LQW2BHNR27J03L

产品分类: 贴片电感
产品描述: 10MHz 550MHz 190mA 15@25.2MHz 270nH 2Ω ±5% SMD 贴片安装 2mm*1.5mm*1.78mm
供应商型号: 490-17911-1-ND
供应商: Digi-Key
标准整包数: 1

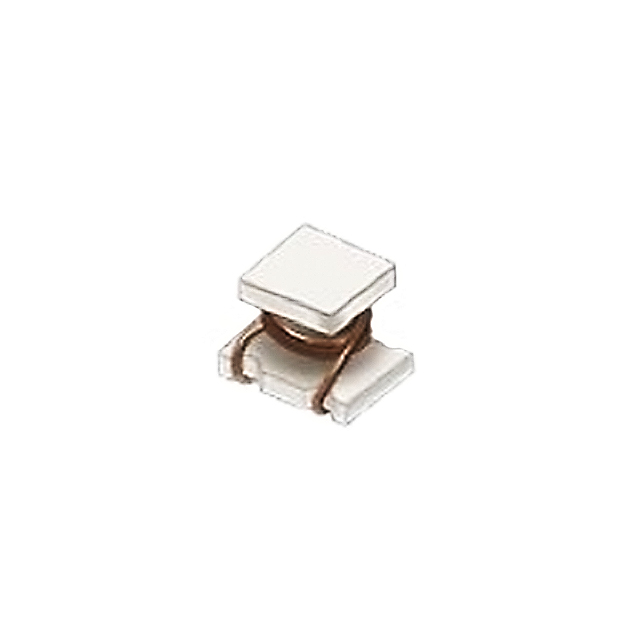

MURATA MANUFACTURING 贴片电感 LQW2BHNR27J03L

LQW2BHNR27J03L概述

    电子元器件产品技术手册

    1. 产品简介


    产品类型:此参考规范适用于 LQW2BHN03L 系列,即电感器芯片(片式电感器)。
    主要功能:用于电路中的信号过滤、射频信号处理及电源管理等场景。
    应用领域:广泛应用于消费电子、通讯设备、医疗设备等领域。

    2. 技术参数


    - 电感值(Inductance):3.3 nH 至 470 nH,精度分为 ±0.5 nH 和 ±5%。
    - 直流电阻(DC Resistance):最大为 0.55 Ω。
    - 自谐振频率(Self Resonant Frequency):最小为 900 MHz。
    - 额定电流(Rated Current):最大为 910 mA。
    - 工作温度范围(Operating Temperature Range):-40°C 到 +85°C。
    - 储存温度范围(Storage Temperature Range):-40°C 到 +85°C。

    3. 产品特点和优势


    - 高可靠性:能够在极端环境下保持稳定工作。
    - 高频响应:具有良好的自谐振频率,适合高频应用。
    - 低损耗:拥有较低的直流电阻,保证高效的能量转换。
    - 小尺寸:方便集成到紧凑型设计中。

    4. 应用案例和使用建议


    - 通信设备:用于无线通信模块的信号过滤。
    - 电源管理:用于降压或升压转换器中的储能元件。
    - 医疗设备:确保设备在关键操作中的稳定性和可靠性。
    使用建议:根据具体应用场景选择合适的电感值。例如,在高频电路中应选择自谐振频率较高的型号;在需要较高电流通过的应用中则需选择额定电流较高的型号。

    5. 兼容性和支持


    - 兼容性:该产品可以与其他主流电子元器件和设备兼容,无需额外适配。
    - 支持服务:MURATA MFG.CO.,LTD 提供全面的技术支持和维护服务,确保客户能够充分利用该产品。

    6. 常见问题与解决方案


    - 问题一:如何判断电感值是否符合要求?
    - 解决方案:可以通过使用 Keysight E4991A 测量仪器在指定频率下测量,确保测量值在规定的公差范围内。

    - 问题二:如何测试焊接耐热性?
    - 解决方案:将产品按照标准预热条件预热,然后浸入熔锡中进行焊接。完成后检查外观无损,且电感值变化不超过±5%。

    7. 总结和推荐


    综上所述,LQW2BHN03L 系列电感器具备高可靠性、良好的高频响应、低损耗和小尺寸等特点,非常适合各种应用场景。强烈推荐在多种电子产品中采用这款产品,特别是在需要高性能电感器的场合。同时,MURATA 提供的支持和服务也为用户提供了可靠保障。

LQW2BHNR27J03L参数

参数
自谐振频率(SRF) 550MHz
容差 ±5%
直流电阻(DCR)
额定电流 190mA
Q值 15@25.2MHz
测试频率 10MHz
电感值 270nH
饱和电流(LSAT) -
长*宽*高 2mm*1.5mm*1.78mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQW2BHNR27J03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW2BHNR27J03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW2BHNR27J03L LQW2BHNR27J03L数据手册

LQW2BHNR27J03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3565 ¥ 3.0124
10+ $ 0.2754 ¥ 2.3271
100+ $ 0.2181 ¥ 1.8251
1000+ $ 0.1793 ¥ 1.5006
库存: 1162
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.01
