LQH43MN331J03L

产品分类: 贴片电感
产品描述: 1MHz 3.6MHz 95mA 40@796kHz 330μH 8.2Ω ±5% 1812 贴片安装 4.5mm*3.2mm*2.8mm
供应商型号: 490-LQH43MN331J03LTR-ND
供应商: Digi-Key
标准整包数: 1

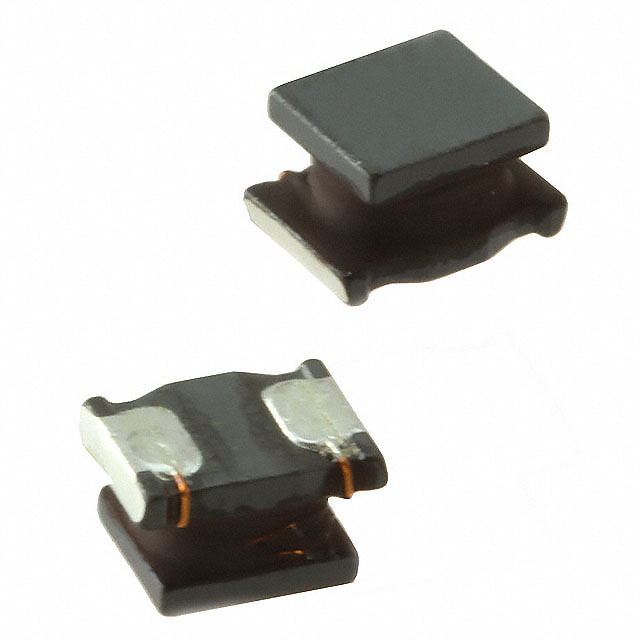

MURATA MANUFACTURING 贴片电感 LQH43MN331J03L

LQH43MN331J03L概述


    产品简介


    LQH43MN 系列电感器
    LQH43MN系列是由村田制造有限公司生产的片式电感器(芯片电感),广泛应用于各种电子设备中。这些电感器以其紧凑的尺寸、高稳定性及优良的电气性能而著称。本参考规格涵盖了LQH43MN系列的技术规范及其性能参数。

    技术参数


    | 特性 | 规格 |

    | 产品ID结构 | LQH43MN□□□□03L |
    | 尺寸(长x宽) | 未知 |
    | 应用类别 | 通用型 |
    | 感量范围 | 1.0 μH 至 1500 μH |
    | 容差 | ±5% 或 ±10% |
    | Q值(最小) | 1.0 至 25.0 |
    | 直流电阻(最大) | 0.20 Ω 至 2.0 Ω |
    | 自谐振频率(最小) | 120 MHz 至 25.0 MHz |
    | 额定电流 | 33 mA 至 500 mA |
    | 工作温度范围 | -40°C 至 +85°C |
    | 储存温度范围 | -40°C 至 +85°C |

    产品特点和优势


    特点:
    - 高可靠性:产品经过严格的机械和环境测试,确保在恶劣条件下的稳定性能。
    - 低直流电阻:设计具有较低的直流电阻,从而减少功耗和热量产生。
    - 高Q值:产品具有较高的Q值,能够提供出色的滤波性能。
    - 良好的耐热性:能够在高温条件下保持稳定的电气性能。
    优势:
    - 在电子电路设计中,LQH43MN系列电感器提供了可靠的选择,特别是对需要高频率和高稳定性要求的应用。
    - 其优越的性能使其成为电源管理、滤波器和其他高要求应用的理想选择。

    应用案例和使用建议


    应用案例:
    - 电源管理系统:用于降压和升压转换电路中,提高系统的效率。
    - 信号滤波器:在无线通信系统中,用于减少噪声干扰。
    使用建议:
    - 在焊接过程中,应遵循推荐的预热曲线,以避免过高的热应力。
    - 设计PCB布局时,尽量将组件平行于板分离面布置,以减少应力。

    兼容性和支持


    LQH43MN系列电感器支持标准的SMT(表面贴装技术)焊接工艺,可与大多数标准SMT兼容。此外,制造商还提供了详尽的技术文档和支持,帮助用户正确安装和使用产品。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:产品自温升超过20°C。
    - 解决方案:请确认电流不超过额定值,以保证自温升在允许范围内。
    - 问题:焊接后产品出现开路现象。
    - 解决方案:检查焊接条件,确保焊接质量符合要求。

    总结和推荐


    总结:
    LQH43MN系列电感器是一款高性能的产品,具备高可靠性、低直流电阻和高Q值等优势。它们适用于多种应用,如电源管理和信号滤波。该系列产品在严格的环境测试中表现出色,适合高要求的设计项目。
    推荐:
    鉴于其优异的性能和广泛的应用范围,强烈推荐在需要高稳定性和可靠性的电子设计中使用LQH43MN系列电感器。

LQH43MN331J03L参数

参数
额定电流 95mA
Q值 40@796kHz
测试频率 1MHz
电感值 330μH
饱和电流(LSAT) -
自谐振频率(SRF) 3.6MHz
容差 ±5%
直流电阻(DCR) 8.2Ω
长*宽*高 4.5mm*3.2mm*2.8mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQH43MN331J03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH43MN331J03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH43MN331J03L LQH43MN331J03L数据手册

LQH43MN331J03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.231 ¥ 1.9332
1000+ $ 0.2178 ¥ 1.8228
2500+ $ 0.2015 ¥ 1.6865
3500+ $ 0.1959 ¥ 1.6391
5000+ $ 0.19 ¥ 1.5904
12500+ $ 0.1759 ¥ 1.4718
25000+ $ 0.1659 ¥ 1.3881
50000+ $ 0.1612 ¥ 1.349
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 966.6
直接购买
加入购物车
