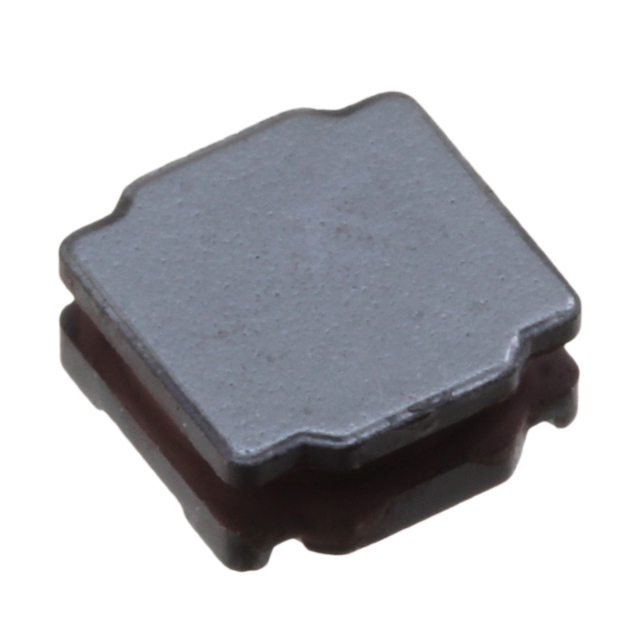

LQH5BPH2R7NT0L

产品分类: 贴片电感
产品描述: 100KHz 50MHz 3.8A 2.5A 2.7μH 42mΩ ±30% 标准安装,贴片安装 5mm*5mm*2.2mm
供应商型号: 3227895
供应商: element14
标准整包数: 1
MURATA MANUFACTURING 贴片电感 LQH5BPH2R7NT0L

LQH5BPH2R7NT0L概述


    产品简介


    Murata LQH5BPH系列片式电感器是一款专为汽车电子设计的产品,符合AEC-Q200标准。这些电感器具有紧凑的设计和高可靠性,适用于各种车载电子设备,如车身控制模块、发动机管理系统、安全系统等。它们通过提高信号质量、降低噪声、稳定电源电压等方式来提升汽车电子系统的性能。

    技术参数


    - 产品型号: LQH5BPH□□□□T0□
    - 电感值范围: 0.47μH至100μH
    - 公差: ±20%至±30%
    - 直流电阻: 0.012Ω至0.540Ω
    - 自谐振频率: 5MHz至220MHz
    - 额定电流: 最大85°C时4.0A,最大105°C时2.05A
    - 存储温度范围: -40°C至+125°C
    - 工作温度范围: -40°C至+105°C(环境温度不包括自温升)
    - 封装形式: ø180 mm卷盘500只/卷;ø330 mm卷盘3000只/卷
    - 表面贴装技术: 贴带包装,适用于回流焊工艺

    产品特点和优势


    Murata LQH5BPH系列片式电感器具有以下显著特点:
    - 高可靠性: 符合AEC-Q200标准,保证在极端环境下的长期稳定性。
    - 广泛适用性: 适用于多种应用场景,包括但不限于车身控制、发动机管理和安全系统。
    - 高性能: 自谐振频率高,能有效减少电磁干扰。
    - 小巧轻便: 尺寸紧凑,重量仅约0.22g,易于集成到复杂电路板设计中。
    - 高效率: 低直流电阻,有助于降低功耗并提高整体系统效率。

    应用案例和使用建议


    应用案例:这类电感器常用于汽车的高级驾驶辅助系统(ADAS)和信息娱乐系统中,以提高信号传输质量和降低电磁干扰。
    使用建议:
    - 正确安装: 需要按照制造商的建议进行回流焊接,确保焊接温度和时间合适。
    - 应力管理: 在电路板设计时考虑机械应力的影响,避免因弯曲或扭曲导致损坏。
    - 清洁条件: 使用酒精清洁剂进行超声波清洗时,应严格控制时间和频率,以防止共振现象。

    兼容性和支持


    这些电感器可以与大多数常见的汽车电子设备兼容,具体兼容情况需参照系统设计要求。Murata提供全面的技术支持和维护服务,包括但不限于在线技术支持、样品申请和应用指南。

    常见问题与解决方案


    - 问题: 电感值不稳定。
    - 解决方案: 检查焊接温度和时间是否符合规范,确认电感器周围是否有磁场干扰。

    - 问题: 直流电阻过高。
    - 解决方案: 确保焊接质量良好,避免虚焊和短路。
    - 问题: 安装过程中出现裂缝。
    - 解决方案: 检查机械安装过程中是否存在过度应力,特别是在紧固螺钉或插拔连接器时。

    总结和推荐


    综上所述,Murata LQH5BPH系列片式电感器凭借其高可靠性和卓越的性能,在汽车电子应用中表现出色。其紧凑的设计和广泛的兼容性使其成为各类汽车电子产品开发的理想选择。推荐在汽车电子系统设计中采用这款电感器,以确保系统运行的高效性和稳定性。

LQH5BPH2R7NT0L参数

参数
直流电阻(DCR) 42mΩ
额定电流 2.5A
Q值 -
测试频率 100KHz
电感值 2.7μH
饱和电流(LSAT) 3.8A
自谐振频率(SRF) 50MHz
容差 ±30%
长*宽*高 5mm*5mm*2.2mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
