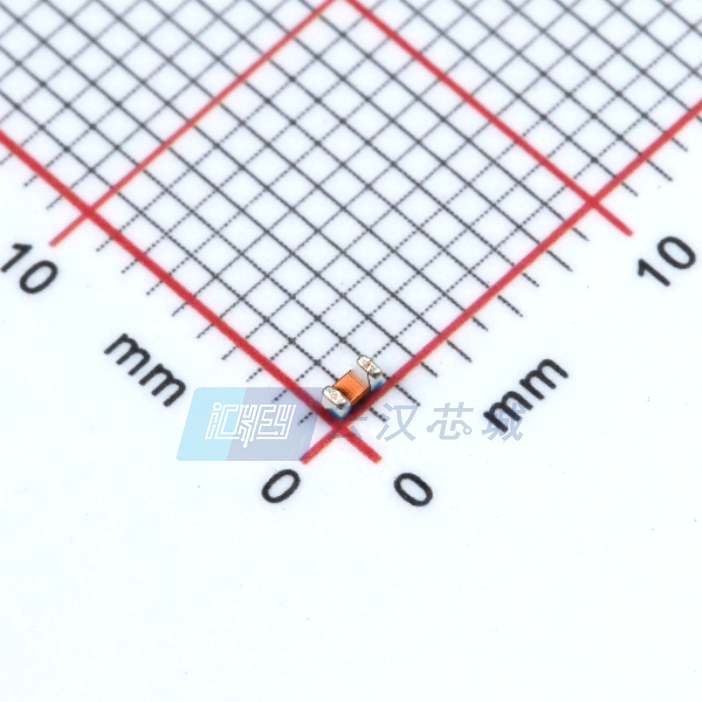

LQW18ANR15G00D

产品分类: 贴片电感
产品描述: 100MHz 1.4GHz 160mA 32@150MHz 150nH 1.5Ω ±2% 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: 31M-LQW18ANR15G00D
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 贴片电感 LQW18ANR15G00D

LQW18ANR15G00D概述

    电子元器件产品技术手册

    1. 产品简介


    LQW18AN系列芯片电感(电感器)是Murata Manufacturing Co., Ltd生产的高性能芯片电感器。这类电感器主要用于各种电路设计中,提供高精度和稳定的电感值,适用于移动通信、消费电子、工业控制和汽车电子等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 额定电流 | 700mA至120mA(根据不同型号)|
    | 感应电感值 | 2.2nH至470nH |
    | 电阻值 | 最大0.68Ω(根据不同型号)|
    | 品质因数(Q) | 250MHz下最小16(根据不同型号)|
    | 自谐振频率 | 最小6000MHz(根据不同型号)|

    3. 产品特点和优势


    - 高稳定性:能够在极端温度条件下保持稳定性能,确保长时间使用不会出现明显变化。
    - 高精度:电感值的精度高,误差在±0.5nH以内,部分型号甚至更低。
    - 低电阻:电阻值极低,减少损耗,提高整体电路效率。
    - 良好的散热性能:额定电流较大,能够在不显著增加温升的情况下提供稳定电流输出。

    4. 应用案例和使用建议


    这些电感器广泛应用于手机、平板电脑、路由器、无线充电器和汽车电子等产品中。建议在实际应用中:
    - 尽量避免电感器直接承受机械应力,特别是在PCB板的分离过程中。
    - 确保使用合适的焊接条件,例如预热温度应在150°C~180°C之间。
    - 在清洁电感器时注意温度不超过60°C,避免过度振动。

    5. 兼容性和支持


    - 兼容性:LQW18AN系列电感器可以与大多数常见的PCB和焊接工艺兼容,包括Sn-3.0Ag-0.5Cu焊锡。
    - 技术支持:Murata提供了详尽的技术文档和支持服务,确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:电感值发生变化。
    - 解决方法:检查电感器是否正确安装,确认焊接过程没有导致温度过高。若仍然存在问题,可能需要更换电感器。

    - 问题2:电感器在使用过程中突然失效。
    - 解决方法:检查是否有机械应力导致电感器内部结构损坏。同时确认焊接过程中的温度是否符合要求。

    7. 总结和推荐


    综上所述,Murata的LQW18AN系列芯片电感器具备出色的性能和稳定性,适合多种复杂应用环境。无论是工业控制还是消费电子领域,这款产品都能发挥出卓越的表现。鉴于其优异的品质和广泛的适用性,我们强烈推荐这款产品用于相关电路设计。

LQW18ANR15G00D参数

参数
容差 ±2%
直流电阻(DCR) 1.5Ω
额定电流 160mA
Q值 32@150MHz
测试频率 100MHz
电感值 150nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.4GHz
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQW18ANR15G00D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW18ANR15G00D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW18ANR15G00D LQW18ANR15G00D数据手册

LQW18ANR15G00D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3089
50+ ¥ 0.2197
500+ ¥ 0.1797
4000+ ¥ 0.1521
8000+ ¥ 0.1336
20000+ ¥ 0.1236
库存: 34760
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 1.54
