LQW31HN23NJ03L

产品分类: 贴片电感
产品描述: 100MHz 1GHz 590mA 60@436MHz 23nH 46mΩ ±5% 1206 贴片安装 3.2mm*1.6mm*2mm
供应商型号: LQW31HN23NJ03L
供应商: 国内现货
标准整包数: 2000

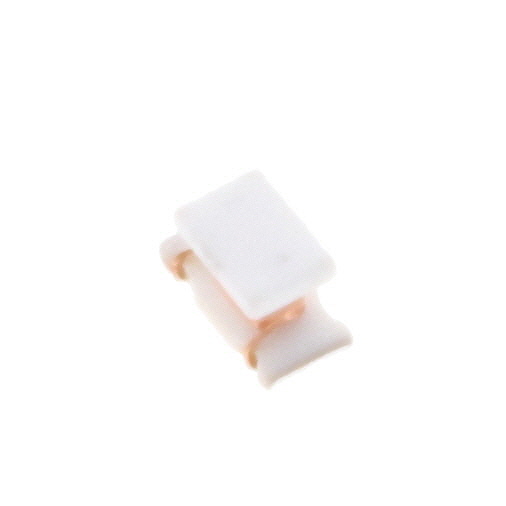

MURATA MANUFACTURING 贴片电感 LQW31HN23NJ03L

LQW31HN23NJ03L概述

    LQW31HN系列芯片电感产品技术手册

    产品简介


    LQW31HN系列是一款来自MURATA MFG.CO., LTD的芯片电感(片式电感)。这些电感器采用先进的制造工艺,适用于多种电路设计和应用场景。它们广泛应用于各种电子设备中,如通信设备、电源管理模块、无线通信系统、便携式电子设备等。LQW31HN系列芯片电感具有高可靠性、小体积和高效率的特点,是电子设计工程师的理想选择。

    技术参数


    - 型号命名规则:LQW31HN8N8J03L
    - 尺寸:L×W (单位:mm)
    - 电感值范围:8.8 nH 到 100 nH
    - 额定电流:最大 900 mA
    - 直流电阻:0.029 Ω 至 0.30 Ω(变化范围:±40%)
    - 自谐振频率:1000 MHz 至 900 MHz
    - 温升:自温升限于 20°C 内
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 包装方式:卷带包装,每卷 2000 个

    产品特点和优势


    LQW31HN系列芯片电感具有以下特点和优势:
    - 高精度:电感值公差控制在 ±5% 或 ±10%
    - 高稳定性:耐热、冷、湿和温度循环测试,确保长期稳定性能
    - 高Q值:部分型号Q值达到680,适用于高频应用
    - 封装小巧:典型单元质量为0.020克,适合空间紧凑的设计
    - 高可靠性:严格的机械性能测试确保抗振动、抗冲击能力

    应用案例和使用建议


    这些芯片电感被广泛用于各类电子产品中,例如电源滤波、信号耦合和阻抗匹配等。在设计时,需注意以下几点:
    - 布局建议:遵循推荐的土地模式设计,确保电气性能和焊锡性不受影响
    - 焊接条件:推荐使用Sn-3.0Ag-0.5Cu焊料,预热时间为60秒,峰值温度不超过260°C
    - 清洁和处理:在超声波清洗时功率控制在20 W/l以内,避免共振现象,使用酒精或水基清洁剂清洗

    兼容性和支持


    这些电感器与大多数主流PCB设计兼容,适合使用回流焊或流动焊进行安装。此外,MURATA提供详尽的技术支持和文档,确保用户能够正确安装和使用这些产品。如果需要其他安装方法,建议提前咨询供应商以获取指导。

    常见问题与解决方案


    1. 焊接后电感值不稳定:
    - 解决方案:检查焊接温度是否超出推荐范围,确保预热时间和冷却时间符合标准。此外,确认焊点处没有机械应力或杂质干扰。

    2. 电感器在高温环境下性能下降:
    - 解决方案:使用散热片或其他散热装置帮助降低电感器的运行温度,保持工作温度在-40°C至+85°C之间。

    3. 电感器在低温环境下性能下降:
    - 解决方案:尽量避免将产品置于极端低温环境中,若必须工作在低温环境下,可采取加热措施保持其正常运行温度。

    总结和推荐


    LQW31HN系列芯片电感凭借其高精度、高稳定性及小巧的封装,使其成为众多电子设备的理想选择。我们强烈推荐使用这些电感器,尤其是对于那些需要高可靠性和高性能的场景。通过遵循推荐的设计和安装指南,可以最大限度地发挥这些电感器的优势,从而提升整个系统的性能。

LQW31HN23NJ03L参数

参数
自谐振频率(SRF) 1GHz
容差 ±5%
直流电阻(DCR) 46mΩ
额定电流 590mA
Q值 60@436MHz
测试频率 100MHz
电感值 23nH
饱和电流(LSAT) -
长*宽*高 3.2mm*1.6mm*2mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQW31HN23NJ03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW31HN23NJ03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW31HN23NJ03L LQW31HN23NJ03L数据手册

LQW31HN23NJ03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.7165
20000+ ¥ 1.665
库存: 8000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 3433
