LQG18HH56NJ00D

产品分类: 贴片电感
产品描述: 100MHz 800MHz 300mA 12@100MHz 56nH 750mΩ ±5% 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 81-LQG18HH56NJ00D
供应商: Mouser
标准整包数: 1

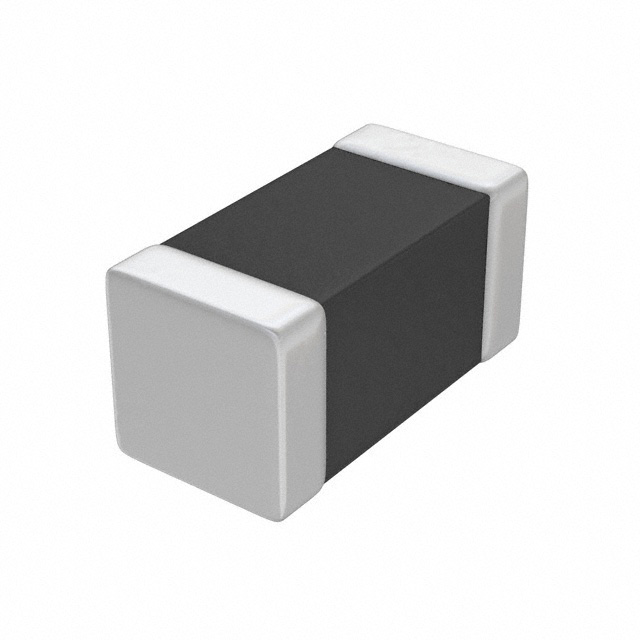

MURATA MANUFACTURING 贴片电感 LQG18HH56NJ00D

LQG18HH56NJ00D概述

    电子元器件产品技术手册

    产品简介


    LQG18HH56NJ00# 是一款由Murata制造的片式电感器,适用于多种电子设备。它的主要功能是在电路中提供稳定的电感值,常用于汽车娱乐/舒适系统、汽车动力传动/安全系统以及工业设备等领域。该产品特别适合那些对电磁干扰(EMI)敏感的应用场合,能够在广泛的温度范围内保持稳定的工作状态。

    技术参数


    | 参数 | 值 |

    | 尺寸代码 | 0603 (1608 mm) |
    | 长(L) | 1.6 ± 0.15 mm |
    | 宽(W) | 0.8 ± 0.15 mm |
    | 高(T) | 0.8 ± 0.15 mm |
    | 电感值 | 56 nH ± 5% |
    | 测试频率 | 100 MHz |
    | 额定电流 | 400 mA |
    | 最大直流电阻 | 0.7 Ω |
    | 工作温度范围 | -55°C 至 125°C |
    | 磁屏蔽等级 | 非屏蔽 |
    | 最小 Q 值 | 12 |
    | Q 测试频率 | 100 MHz |
    | 自谐振频率(最小) | 800 MHz |

    产品特点和优势


    LQG18HH56NJ00# 电感器具有以下显著特点和优势:
    - 高可靠性:能够承受极端的工作温度,保证长期稳定运行。
    - 低功耗:较小的直流电阻确保高效能和低功耗。
    - 高精度:电感值在56 nH时,精度达到±5%,确保精确的电感需求。
    - 广泛的应用领域:适用于汽车、医疗及工业设备等多种应用场景,满足不同的市场需求。

    应用案例和使用建议


    根据Murata提供的数据手册,该电感器广泛应用于汽车娱乐/舒适系统、汽车动力传动/安全系统以及工业设备等场景。例如,在汽车音响系统中,LQG18HH56NJ00# 可以有效地抑制电源线路中的噪声,提高音质;在医疗设备中,它可以确保电流的稳定供给,保障设备正常运行。
    使用建议:
    - 在安装时确保正确的引脚方向,避免短路或其他故障。
    - 在选择配套的PCB设计时,考虑电感器的布局以减少EMI。
    - 对于高功率应用,建议使用散热装置以防止过热。

    兼容性和支持


    LQG18HH56NJ00# 可以方便地与其他标准片式组件进行兼容安装,便于集成到现有的电路板设计中。Murata提供了详细的产品规格和技术支持,可以通过官方网站或联系销售代表获取更多信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 工作温度超出范围导致失效 | 检查并调整电路设计,确保在指定的工作温度范围内运行。 |
    | 电感值偏离额定值 | 检查电感器是否正确安装,如仍有问题请联系技术支持。 |
    | PCB设计不当导致信号干扰 | 调整PCB布线设计,增加屏蔽层,降低干扰。 |

    总结和推荐


    LQG18HH56NJ00# 电感器凭借其高性能、高可靠性和广泛的应用场景,在市场上具备较强的竞争力。其适用于汽车、医疗和工业设备等多个领域,是各类电子产品中的理想选择。对于需要高稳定性、高可靠性的电子设备,强烈推荐使用此款电感器。不过,在实际使用前,建议用户仔细阅读官方技术文档,确保符合应用要求。

LQG18HH56NJ00D参数

参数
额定电流 300mA
Q值 12@100MHz
测试频率 100MHz
电感值 56nH
饱和电流(LSAT) -
自谐振频率(SRF) 800MHz
容差 ±5%
直流电阻(DCR) 750mΩ
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQG18HH56NJ00D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。
