46473C

产品分类: 贴片电感
产品描述: 10KHz 1.25A 47μH 260mΩ ±20% 标准安装,贴片安装 7.3mm*7.3mm*4.55mm
供应商型号: SXE-46473C
供应商: 海外现货
标准整包数: 1

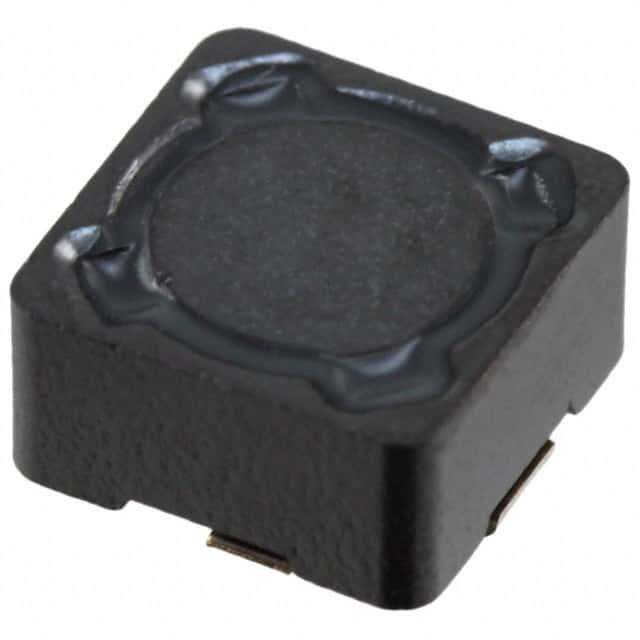

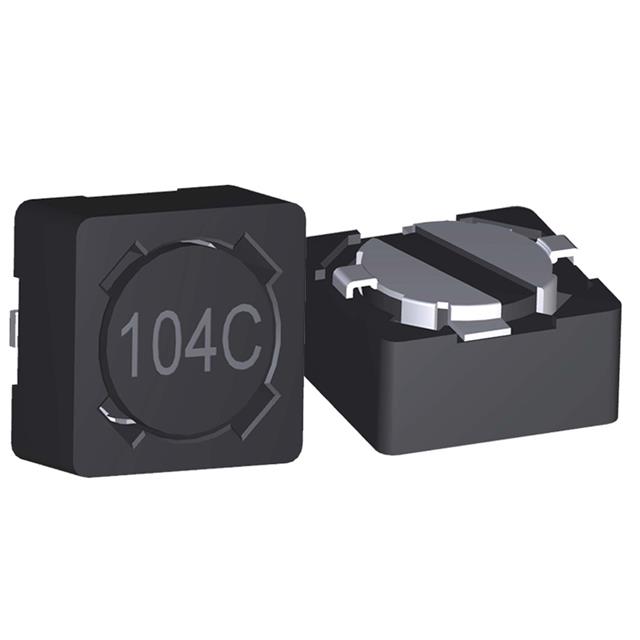

MURATA MANUFACTURING 贴片电感 46473C

46473C概述

    Murata Power Solutions 4600 系列屏蔽式表面贴装功率电感

    1. 产品简介


    Murata Power Solutions 的 4600 系列屏蔽式表面贴装功率电感是专为需要高可靠性和紧凑设计的应用而设计的产品系列。这些电感器采用线轴绕制方式,具备屏蔽功能,非常适合于消费类电子产品(如台式电脑、LED 应用和GPS系统)及工业和通信领域(如网络中心、桥接设备、路由器和高频无线通信装置)中的电源线滤波任务。4600 系列的特点在于其紧凑尺寸、高性能以及集成的电磁干扰(EMI)屏蔽功能,使其成为对电磁兼容性要求较高的设备的理想选择。

    2. 技术参数


    | 参数项 | 规格 |

    | 电感范围 | 0.28 μH 至 1.0 mH |
    | 最大直流电流 | 8.7 A |
    | 封装形式 | 表面贴装,Bobbin 格式 |
    | 接触电阻 | 8 mΩ 至 4900 mΩ |
    | 温度范围 | 工作温度:-40°C 至 +125°C
    存储温度:-40°C 至 +150°C |
    | 表面贴装工艺 | 符合 J-STD-020-C 标准 |
    | 材料合规性 | RoHS 合规,UL 94V-0 认证 |

    3. 产品特点和优势


    - RoHS 合规:满足环保要求,适合全球市场销售。
    - 紧凑设计:尺寸小,非常适合空间受限的设计需求。
    - EMI 屏蔽:内置屏蔽结构,显著减少电磁干扰。
    - 广泛的电感值选择:覆盖 0.28 μH 到 1.0 mH 范围,满足多种应用场景需求。
    - 高可靠性:通过严格的峰值回流焊温度测试(250°C),确保在恶劣环境下的稳定性。
    - 包装便利:采用带卷封装,方便大规模生产。

    4. 应用案例和使用建议


    应用案例:
    - 台式电脑电源模块
    - LED 驱动器电路
    - GPS 设备中的噪声过滤
    - 电信设备的网络中心设备(如交换机、路由器)
    使用建议:
    - 在设计时需考虑电感值与负载电流的匹配,特别是在高频环境下避免过热现象。
    - 若需更高的屏蔽性能,可在电路外围增加额外的屏蔽材料。
    - 根据具体应用选择合适的工作频率和电流等级以获得最佳效果。

    5. 兼容性和支持


    4600 系列屏蔽式表面贴装功率电感与其他主流电子元件具有良好的兼容性,可广泛应用于现有的电路板设计中。Murata 提供详尽的技术文档和支持服务,用户可通过官方网站访问更多资源,包括产品规格书、使用手册和技术问答。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度上升过快 | 检查是否超过最大允许直流电流;优化散热设计 |
    | EMI 干扰未改善 | 确保正确安装并检查周围是否有其他干扰源 |
    | 电感值偏差过大 | 更换符合规格的组件或调整电路布局 |

    7. 总结和推荐


    综上所述,Murata Power Solutions 的 4600 系列屏蔽式表面贴装功率电感凭借其卓越的性能、紧凑的尺寸以及出色的电磁兼容性,在多个行业中表现出色。尤其适用于对空间有限且对电磁干扰敏感的应用场景。我们强烈推荐此系列产品给需要高性能电感解决方案的工程师和设计师。无论是消费电子产品还是工业设备,这款产品都能提供可靠的支持。
    如果您正在寻找一款能够平衡性能与成本的电感器,4600 系列无疑是一个值得信赖的选择!

46473C参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 260mΩ
额定电流 1.25A
Q值 -
测试频率 10KHz
电感值 47μH
长*宽*高 7.3mm*7.3mm*4.55mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

46473C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

46473C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING 46473C 46473C数据手册

46473C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.7453
50+ ¥ 5.5155
100+ ¥ 5.4236
250+ ¥ 5.3316
500+ ¥ 5.1478
1000+ ¥ 5.0558
5000+ ¥ 4.5962
库存: 672
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.74
