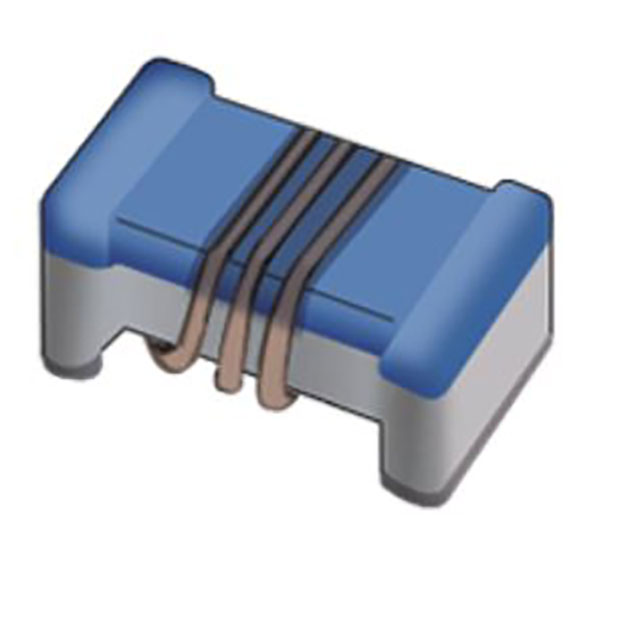

LQW15AN4N3G80D

产品分类: 贴片电感
产品描述: 100MHz 9.6GHz 1.8A 32@250MHz 4.3nH 44mΩ ±2% 0402 贴片安装 1mm*600μm*600μm
供应商型号: D-LQW15AN4N3G80D
供应商: Future
标准整包数: 10000
MURATA MANUFACTURING 贴片电感 LQW15AN4N3G80D

LQW15AN4N3G80D概述


    产品简介


    产品名称:芯片电感(LQW15AN系列)
    基本介绍:
    LQW15AN系列属于Murata制造的电感器,这些电感器广泛应用于各种电子产品中,如通信设备、汽车电子、工业控制及医疗设备等。LQW15AN系列的主要特点是体积小、精度高、耐温范围广以及可靠性强。

    技术参数


    以下是LQW15AN系列部分型号的技术参数汇总:
    | 型号 | 电感量(nH) | 容差 | Q值 | 最大直流电阻(Ω) | 自谐振频率(GHz) | 额定电流(mA) |
    ||
    | LQW15AN1N3C80D | 1.3 | ±0.2nH | 20 | 0.012 | 18.0 | 3150 |
    | LQW15AN1N3D80D | 1.3 | ±0.5nH | 20 | 0.012 | 18.0 | 3150 |
    | LQW15AN1N5C80D | 1.5 | ±0.2nH | 20 | 0.028 | 21.0 | 2100 |
    注:上述表格仅列出了部分型号的技术参数。具体型号可根据需要查询完整参数表。

    产品特点和优势


    特点和优势:
    - 高精度:电感量公差小,确保在高频电路中的稳定性和精确度。
    - 宽温适应性:温度范围从-55°C到+125°C,满足多种环境需求。
    - 优异的机械性能:通过剪切测试、弯曲测试、振动测试等多项机械性能验证,确保产品在恶劣条件下的稳定性。
    - 高可靠性和耐久性:能够在极端条件下长期工作,适合严苛的应用场景。
    - 低直流电阻:减少能量损耗,提高能效。

    应用案例和使用建议


    应用案例:
    LQW15AN系列电感器常用于高频滤波电路、电源管理模块、射频前端模块等场合。以车载雷达系统为例,其中对电磁干扰抑制有较高要求,使用LQW15AN系列电感可以有效降低噪声并增强系统的整体稳定性。
    使用建议:
    1. 正确的安装方法:建议采用回流焊工艺进行安装,确保焊接质量和稳定性。
    2. 注意热管理和散热设计:特别是在大电流情况下,合理的散热设计可以避免因过热导致的产品失效。
    3. 合理选择电感器的封装形式:根据具体应用的需求,选择合适的封装形式以适应不同的使用环境。

    兼容性和支持


    - 兼容性:LQW15AN系列电感器适用于标准SMT(表面贴装技术)制造流程,可与大多数常见的PCB制造工艺兼容。
    - 支持和服务:Murata提供详尽的技术文档和支持服务,帮助客户解决在应用过程中遇到的各种问题。此外,Murata还提供定制化技术支持,以满足特定应用的需求。

    常见问题与解决方案


    常见问题:
    1. 电感量测量不准:检查测试设备和方法是否符合规范,确保测试条件的一致性。
    2. 焊接质量问题:采用回流焊工艺,严格遵循焊接曲线设置,确保良好的焊点质量。
    3. 机械应力损坏:在设计电路板时,考虑使用加强措施减少机械应力的影响,例如增加支撑结构。
    解决方案:
    1. 校准测试设备:确保所有测试设备都经过校准且准确无误。
    2. 严格遵守焊接曲线:仔细调整预热和峰值温度参数,以保证焊接质量。
    3. 增强电路板设计:采取加固措施,减少PCB板在装配和使用过程中的应力。

    总结和推荐


    综合评估:
    LQW15AN系列电感器具有高精度、宽温适应性、可靠的机械性能以及低直流电阻等特点,特别适用于高频滤波和信号处理等领域。该系列产品在各种严苛环境下均表现出色,具备较高的市场竞争力。
    推荐意见:
    鉴于其优良的性能和广泛的适用范围,强烈推荐在需要高精度、高可靠性的电子产品中使用LQW15AN系列电感器。Murata提供的全面技术支持也使得这款产品成为客户值得信赖的选择。

LQW15AN4N3G80D参数

参数
Q值 32@250MHz
测试频率 100MHz
电感值 4.3nH
饱和电流(LSAT) -
自谐振频率(SRF) 9.6GHz
容差 ±2%
直流电阻(DCR) 44mΩ
额定电流 1.8A
长*宽*高 1mm*600μm*600μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
