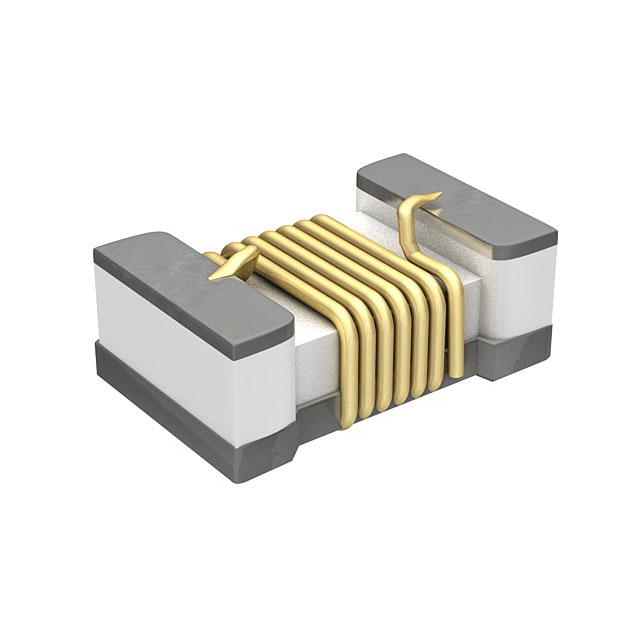

LQW04AN2N0C00D

产品分类: 贴片电感
产品描述: 100MHz 20GHz 1.1A 21@250MHz 2nH 30mΩ ±0.2nH 0302 贴片安装 800μm*400μm*450μm
供应商型号: 81-LQW04AN2N0C00D
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 贴片电感 LQW04AN2N0C00D

LQW04AN2N0C00D概述


    产品简介


    Murata LQW04AN系列电感器
    Murata LQW04AN系列电感器是为通用电子设备设计的芯片线圈(芯片电感)。这些电感器具有小型化、高可靠性和广泛的应用范围,适用于各种电子电路的设计和制造。它们的主要功能是在电路中储存能量并提供电磁场来控制电流的变化,从而在电子设备中实现信号处理、滤波等功能。

    技术参数


    | 规格编号 | 产品名称 | 电感值 (nH) | 公差 | Q值 (最小) | 直流电阻 (Ω最大) | 自谐振频率 (GHz最小) | 额定电流 (mA) |

    | JELF243A | LQW04AN0N8C00D | 0.8 | ±0.2 | 23 | 0.02 | 20.0 | 1800 |
    LQW04AN0N8D00D | 0.8 | ±0.5 | 23 | 0.02 | 20.0 | 1800 |
    LQW04AN1N1C00D | 1.1 | ±0.2 | 15 | 0.03 | 20.0 | 990 |
    LQW04AN1N1D00D | 1.1 | ±0.5 | 15 | 0.03 | 20.0 | 990 |
    | ...
    LQW04AN25NH00D | 25 | ±3.0 | 15 | 0.95 | 4.0 | 160 |

    产品特点和优势


    Murata LQW04AN系列电感器的主要优势如下:
    - 高精度和稳定性:电感值公差低至±0.2 nH,确保了高度的一致性和稳定性。
    - 宽广的工作温度范围:从-55°C到+125°C,适合在各种极端环境下的使用。
    - 低直流电阻:典型值小于0.02 Ω,有助于降低功耗。
    - 良好的电气性能:Q值高且自谐振频率超过20 GHz,适合高频应用。
    - 可靠的机械性能:通过了多种机械测试(如弯曲测试、振动测试),确保在安装和使用过程中不易损坏。

    应用案例和使用建议


    应用案例
    1. 射频电路:由于其自谐振频率高,适用于射频电路中的匹配和滤波。
    2. 电源电路:在电源转换器中作为储能元件,帮助提高效率和稳定性。
    3. 传感器接口:在传感器电路中用于滤波和信号处理。
    使用建议
    - 匹配阻抗:在射频电路中,可结合其他元件调整阻抗匹配。
    - 散热管理:确保电感器周围有足够的空间进行散热,特别是在高电流运行时。
    - 焊接过程:确保焊接过程中的预热时间和温度,以防止电感器损坏。

    兼容性和支持


    - 兼容性:Murata LQW04AN系列电感器可以与其他标准电子元件和设备兼容,方便集成到现有系统中。
    - 技术支持:Murata提供全面的技术支持,包括样品测试、选型指南和技术文档。

    常见问题与解决方案


    1. Q值不稳定:确保测量频率在100 MHz,并使用Keysight E4991A进行精确测量。
    2. 直流电阻过高:检查焊接质量和连接可靠性,确保焊点没有氧化。
    3. 温漂问题:使用适当的散热措施,并选择自谐振频率更高的型号以减少温度影响。

    总结和推荐


    Murata LQW04AN系列电感器以其高精度、高可靠性、广泛的应用范围和良好的机械性能,在射频、电源管理和传感器接口等领域表现出色。对于需要高性能电感器的工程师来说,这是一个非常值得考虑的选择。强烈推荐在上述应用领域中采用这款电感器。

LQW04AN2N0C00D参数

参数
自谐振频率(SRF) 20GHz
容差 ±0.2nH
直流电阻(DCR) 30mΩ
额定电流 1.1A
Q值 21@250MHz
测试频率 100MHz
电感值 2nH
饱和电流(LSAT) -
长*宽*高 800μm*400μm*450μm
通用封装 0302
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
