首页  >  产品百科  >  LQW18ANR27G0ZD

LQW18ANR27G0ZD

产品分类: 贴片电感
产品描述: 100MHz 960MHz 110mA 30@100MHz 270nH 3.4Ω ±2% 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: LQW18ANR27G0ZD
供应商: 国内现货
标准整包数: 4000

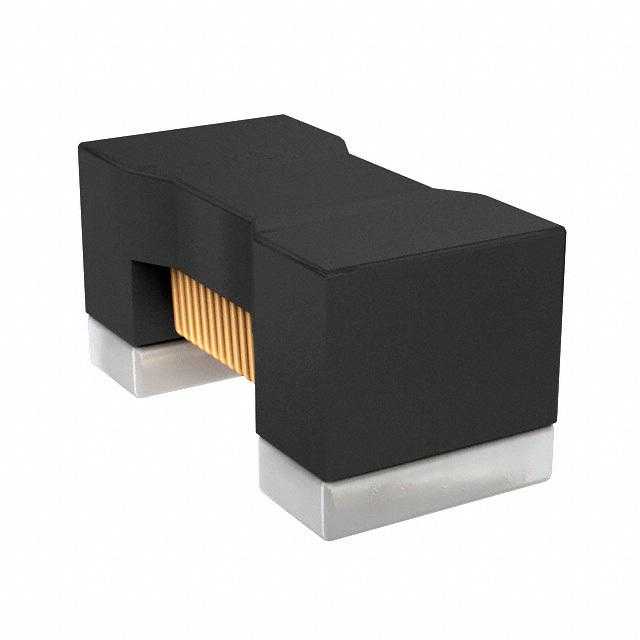

MURATA MANUFACTURING 贴片电感 LQW18ANR27G0ZD

LQW18ANR27G0ZD概述


    产品简介


    电子元器件基本介绍
    本手册详细介绍的是村田制作所生产的LQW18AN系列芯片电感(片式电感),属于汽车电子专用产品。这类电感是针对除动力系统和安全系统之外的汽车电子而设计,符合AEC-Q200标准。它们广泛应用于汽车电子控制系统、工业自动化设备以及其他需要高可靠性和耐环境性的电子设备中。

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 70 mA到750 mA之间,根据具体型号不同。 |
    | 直流电阻 | 最大值为0.042Ω到1.2Ω不等,具体取决于型号。 |
    | 自谐振频率 | 最小值为6000 MHz。 |
    | 品质因数(Q) | 250 MHz时最小值为16。 |
    | 额定温度范围 | -55°C至+125°C。 |
    | 存储温度范围 | -55°C至+125°C。 |

    产品特点和优势


    LQW18AN系列芯片电感具有多项显著特点,使其在市场上脱颖而出:
    1. 广泛的适用范围:该系列电感适用于各种汽车电子设备和工业自动化设备,能适应极端温度环境。
    2. 高性能:这些电感不仅具有高自谐振频率和优良的品质因数(Q),而且能够在较宽的工作温度范围内保持稳定。
    3. 可靠性:通过了AEC-Q200标准测试,确保了其在严苛条件下的可靠性和耐用性。
    4. 易于集成:体积小巧且符合汽车电子标准的封装,便于与其它元器件一同集成到电路板上。

    应用案例和使用建议


    该系列电感在多种应用场景中表现出色。例如,在车载音响系统的电源过滤电路中,利用其低直流电阻和高自谐振频率特性,可有效地滤除高频噪声干扰,提升音响系统的音质表现。另外,在工业自动化设备中,它可以用于电流控制电路,提高整个系统的稳定性和抗干扰能力。
    使用建议:
    1. 安装位置:避免将电感安装在容易受到机械应力的位置,如电路板边缘或靠近螺孔的地方,以减少潜在损坏风险。
    2. 焊接条件:遵循手册中推荐的焊接温度和时间曲线进行焊接操作,以防止过热引起的损坏。

    兼容性和支持


    该系列电感与大多数SMT生产设备兼容,可以采用回流焊工艺进行安装。对于技术支持,如有任何疑问或遇到问题,均可联系村田公司的技术支持团队获得帮助。

    常见问题与解决方案


    1. 焊接后的产品出现质量问题:检查是否遵循了正确的焊接温度曲线和预热时间。建议调整焊接温度和时间以避免过热。
    2. 产品质量异常:确保在规定的工作温度范围内使用电感。超出此范围可能导致性能下降或失效。
    3. 机械应力导致的损坏:注意安装位置的选择,避免位于电路板的边缘或可能产生较大弯曲的区域。同时,在电路板分离或安装连接器时避免对电路板施加过大的机械应力。

    总结和推荐


    综上所述,LQW18AN系列芯片电感凭借其出色的性能、广泛的应用范围以及可靠性,在汽车电子和工业自动化领域有着显著的优势。强烈推荐在需要高可靠性和良好电气特性的应用场景中使用这款电感。无论是从性能、稳定性还是可靠性方面考虑,LQW18AN系列电感都是一款值得信赖的产品选择。

LQW18ANR27G0ZD参数

参数
自谐振频率(SRF) 960MHz
容差 ±2%
直流电阻(DCR) 3.4Ω
额定电流 110mA
Q值 30@100MHz
测试频率 100MHz
电感值 270nH
饱和电流(LSAT) -
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LQW18ANR27G0ZD厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW18ANR27G0ZD数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW18ANR27G0ZD LQW18ANR27G0ZD数据手册

LQW18ANR27G0ZD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.2426
40000+ ¥ 0.2353
库存: 48000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 970.4
