LQG18HN8N2J00D

产品分类: 贴片电感
产品描述: 100MHz 4GHz 800mA 12@100MHz 8.2nH 250mΩ ±5% 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: LQG18HN8N2J00D
供应商: 国内现货
标准整包数: 4000

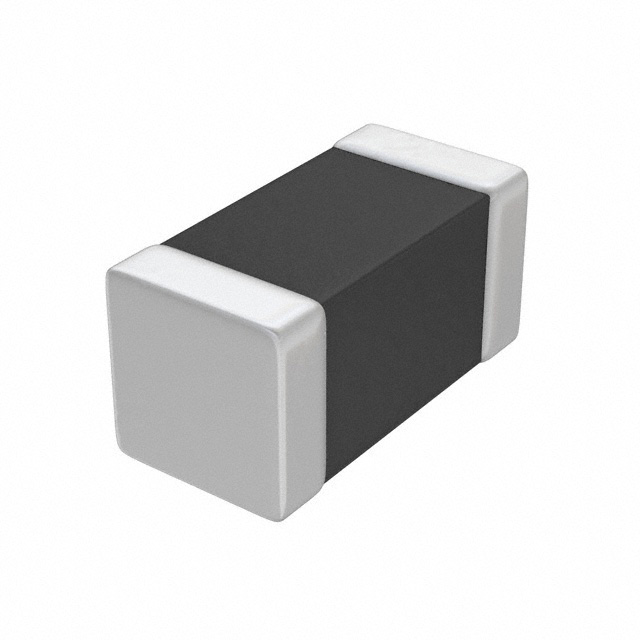

MURATA MANUFACTURING 贴片电感 LQG18HN8N2J00D

LQG18HN8N2J00D概述


    产品简介


    Murata MFG.CO., LTD LQG18HN系列芯片电感
    类型: 芯片电感
    主要功能: 适用于高频电路中的滤波、耦合和调谐等功能
    应用领域: 广泛应用于消费电子、通信设备、汽车电子、工业控制等领域

    技术参数


    尺寸: 1.6mm x 0.8mm x 0.3mm
    额定电流: 最大温升限制为25°C
    存储温度范围: -55°C至+125°C
    操作温度范围: -40°C至+85°C
    直流电阻 (DC Resistance):
    - 1.2 nH: 最大值0.10Ω
    - 1.5 nH: 最大值0.12Ω
    - 1.8 nH: 最大值0.12Ω
    - 2.2 nH: 最大值0.15Ω
    - 2.7 nH: 最大值0.20Ω
    - 其他各型号的详细参数参见表3
    自谐振频率 (Self Resonant Frequency, SRF):
    - 1.2 nH: 最小值6000 MHz
    - 1.5 nH: 最小值5000 MHz
    - 1.8 nH: 最小值4000 MHz
    - 2.2 nH: 最小值3500 MHz
    - 2.7 nH: 最小值3000 MHz
    - 其他各型号的详细参数参见表3

    产品特点和优势


    独特功能:
    - 紧凑设计: 尺寸仅为1.6mm x 0.8mm x 0.3mm,非常适合空间受限的应用场合。
    - 高可靠性: 能够承受高温和湿度等恶劣环境,保证长期稳定运行。
    - 出色的电气性能: 高自谐振频率和低直流电阻确保了优异的电气特性,适合高频电路应用。
    - 高耐受性: 经过严格的机械和环境测试,确保产品在安装和使用过程中的可靠性和耐用性。
    市场竞争力:
    - 广泛的应用: 由于其出色的电气特性和广泛的适用范围,这些电感器在市场上具有较高的竞争力。
    - 高品质材料: 使用高品质材料制造,确保长期稳定的性能表现。

    应用案例和使用建议


    应用场景:
    - 手机和移动设备: 在手机和平板电脑等便携式设备中用于滤波和耦合。
    - 汽车电子: 用于车载导航系统和传感器中的信号处理。
    - 通信设备: 用于通信基站中的滤波和调谐模块。
    使用建议:
    - 焊接条件: 确保焊接过程中使用Sn-3.0Ag-0.5Cu焊料,焊锡厚度保持在100μm至150μm之间。
    - 热应力管理: 由于过度的焊锡体积可能导致机械应力增加,建议控制焊锡体积以避免影响机械或电气性能。

    兼容性和支持


    兼容性:
    - 这些电感器可与各种标准基板材料(如玻璃环氧基板)和常用组装工艺兼容。
    支持:
    - Murata提供详尽的技术文档和支持服务,包括安装指南、调试指南和技术支持热线。

    常见问题与解决方案


    常见问题:
    - 问题1: 安装后电感值发生变化。
    - 问题2: 在高温环境下电感性能不稳定。
    - 问题3: 焊接时出现虚焊。
    解决方案:
    - 问题1: 确保焊接条件符合规范,如焊料厚度和预热温度。
    - 问题2: 适当调整焊接参数,例如采用较低温度的焊料或延长预热时间。
    - 问题3: 检查焊接铁的输出功率和直径,确保正确的焊接时间和焊接次数。

    总结和推荐



    总结

    :
    Murata MFG.CO., LTD LQG18HN系列芯片电感以其紧凑的设计、出色的电气性能和卓越的可靠性在高频电路中表现出色。该系列产品经过严格的机械和环境测试,确保在多种应用场合下的稳定性和耐用性。
    推荐:
    强烈推荐这一系列电感器给需要高性能、可靠性和紧凑尺寸的设计师和工程师。无论是消费电子、通信设备还是汽车电子领域,这些电感器都能提供出色的表现。

LQG18HN8N2J00D参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 4GHz
容差 ±5%
直流电阻(DCR) 250mΩ
额定电流 800mA
Q值 12@100MHz
测试频率 100MHz
电感值 8.2nH
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQG18HN8N2J00D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQG18HN8N2J00D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQG18HN8N2J00D LQG18HN8N2J00D数据手册

LQG18HN8N2J00D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.2485
40000+ ¥ 0.241
库存: 36000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 994
