LQM21PZ1R5MC0D

产品分类: 贴片电感
产品描述: 1MHz 70MHz 700mA 1.5μH 325mΩ ±20% 0805 2mm(长度)*500μm(高度)
供应商型号: LQM21PZ1R5MC0D
供应商: 国内现货
标准整包数: 4000

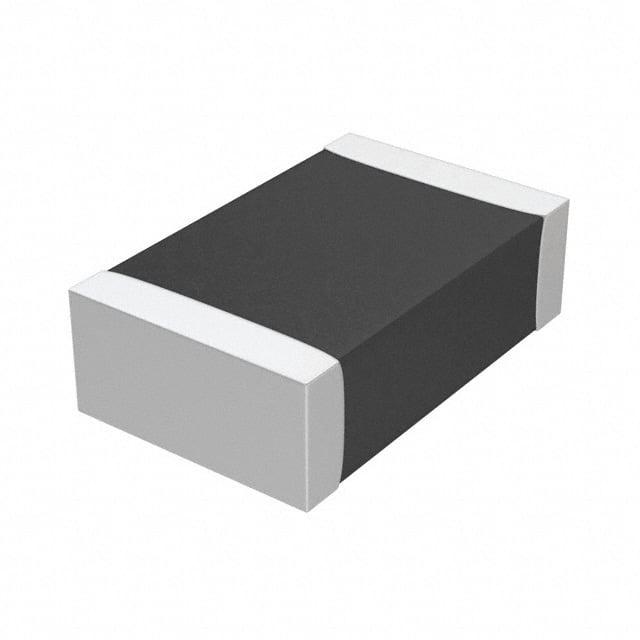

MURATA MANUFACTURING 贴片电感 LQM21PZ1R5MC0D

LQM21PZ1R5MC0D概述


    产品简介


    产品类型: Murata生产的片式电感(芯片线圈)LQM21PZ系列
    主要功能: 用于汽车电子设备的高性能电感器,可以满足AEC-Q200标准的要求。适用于各种需要高可靠性的汽车电子系统中。
    应用领域: 广泛应用于汽车电子控制单元(ECU)、动力系统以外的各种传感器、车载娱乐系统及辅助驾驶系统等。

    技术参数


    - 标称电感值(μH):
    - 0.47 μH
    - 1.0 μH
    - 1.5 μH
    - 2.2 μH

    - 电感容差(%):
    - ±20%
    - 直流电阻(Ω):
    - 0.12 Ω (0.47 μH)
    - 0.19 Ω (1.0 μH)
    - 0.26 Ω (1.5 μH)
    - 0.34 Ω (2.2 μH)
    - 自谐振频率(MHz):
    - ≥ 50 MHz (2.2 μH)
    - ≥ 70 MHz (1.5 μH)
    - ≥ 90 MHz (1.0 μH)
    - ≥ 100 MHz (0.47 μH)
    - 额定电流(A):
    - 0.82 A (0.47 μH)
    - 0.60 A (1.0 μH)
    - 0.52 A (1.5 μH)
    - 0.45 A (2.2 μH)
    - 最大温升:
    - 40°C
    - 工作温度范围:
    - -55°C至+125°C
    - 存储温度范围:
    - -55°C至+125°C

    产品特点和优势


    - 高可靠性: 满足AEC-Q200标准,确保产品在极端条件下仍能保持稳定的性能。
    - 宽广的工作温度范围: 可在-55°C到+125°C范围内稳定工作,适合各种恶劣环境。
    - 优秀的耐久性: 通过多项严格的测试,包括高温暴露、温度循环、偏置湿度、寿命测试等,确保长期稳定运行。
    - 低直流电阻: 保证在大电流下的低损耗,提高系统的整体效率。

    应用案例和使用建议


    应用案例:
    - 汽车ECU中的电源滤波电路
    - 高频信号传输线路中的滤波器
    使用建议:
    - 为避免热应力导致的裂纹,建议在设计和布局PCB时,将产品置于PCB变形最小的方向上,并尽量远离机械应力区域。
    - 安装位置应考虑避免受到螺钉紧固引起的变形影响,推荐远离螺钉孔的位置安装。

    兼容性和支持


    - 兼容性: 适用于标准SMT生产线,与其他同类电感器兼容。
    - 支持: Murata提供详尽的技术文档和支持,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    - 问题: 电感器出现故障或性能下降。
    - 解决方案: 确保符合预热条件,选择合适的焊接方法并遵循推荐的焊接曲线,确保正确清洁和储存。
    - 问题: 产品在实际应用中出现开路或短路现象。
    - 解决方案: 检查电路连接是否正确,确保所有元件的焊接质量良好,避免焊点处过热。

    总结和推荐


    综合评估:
    该系列电感器具有高可靠性、良好的温度适应性、卓越的耐久性和低直流电阻的特点,是适用于汽车电子设备的理想选择。
    推荐: 强烈推荐在需要高可靠性和稳定性能的应用中使用该系列电感器,如汽车ECU、传感器等。用户在使用前需确保遵循推荐的设计指南和使用说明,以最大化产品的性能和寿命。

LQM21PZ1R5MC0D参数

参数
电感值 1.5μH
饱和电流(LSAT) -
自谐振频率(SRF) 70MHz
容差 ±20%
直流电阻(DCR) 325mΩ
额定电流 700mA
Q值 -
测试频率 1MHz
长*宽*高 2mm(长度)*500μm(高度)
通用封装 0805
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LQM21PZ1R5MC0D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQM21PZ1R5MC0D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQM21PZ1R5MC0D LQM21PZ1R5MC0D数据手册

LQM21PZ1R5MC0D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.2246
40000+ ¥ 0.2179
库存: 8000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 898.4
