XRCGB25M000F3M02R0

产品分类: 无源晶振
产品描述: 10pF 30 ppm ±40ppm 25MHz 150Ω 300μW 贴片安装,黏合安装 2mm*1.6mm*650μm
供应商型号: XRCGB25M000F3M02R0
供应商: 国内现货
标准整包数: 3000
MURATA MANUFACTURING 无源晶振 XRCGB25M000F3M02R0

XRCGB25M000F3M02R0概述

    XRCGB25M000F3M02R0 电子元器件技术手册解析

    产品简介

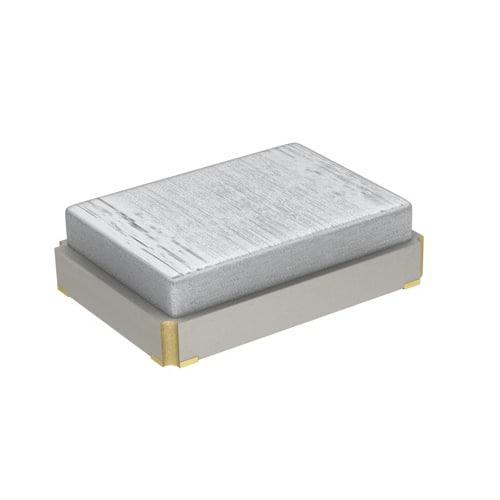

    XRCGB25M000F3M02R0 是一款由 Murata 制造生产的晶体单元(Crystal Unit),属于高精度谐振器系列。它以紧凑的小型封装设计和卓越的频率稳定性著称,适用于需要高精度时钟信号的场景。该产品主要用于消费电子领域,特别适合 SATA 和 USB 2.0 等通信时钟应用,为终端设备提供了更高效能的空间优化解决方案。

    技术参数


    以下是 XRCGB25M000F3M02R0 的关键技术参数汇总:
    - 产品类型:晶体单元(Crystal Unit)
    - 系列名称:XRCGB
    - 型号:HCR2016
    - 频率:25.0000 MHz
    - 频率容差:±30 ppm(在 -30°C 至 +85°C 范围内)
    - 工作温度范围:-30°C 至 +85°C
    - 频率随温度变化量:±40 ppm 最大值
    - 频率老化率:±5 ppm/年最大值
    - 等效串联电阻(ESR):150 Ω 最大值
    - 驱动功率(DL):150 μW(最大值 300 μW)
    - 负载电容(Cs):10 pF
    - 外形尺寸:2.0 mm × 1.6 mm × 0.7 mm
    - 包装形式:塑料带包装(R0),每卷 3000 个
    - 符合环保标准:RoHS 指令认证,无铅
    > 注意:上述规格仅供参考,实际参数可能因产品批次更新而有所变化,请参考 Murata 官方网站获取最新版本的技术手册。
    产品特点与优势
    1. 小型化设计:XRCGB25M000F3M02R0 的尺寸仅为 2.0 mm × 1.6 mm × 0.7 mm,是目前市场上极小尺寸的晶体谐振器之一,可显著节省电路板空间,满足便携式电子设备对紧凑性的需求。
    2. 高精度频率输出:得益于 Murata 高品质的石英晶体制作工艺,这款产品提供 ±30 ppm 的高频率容差,确保通信系统具备稳定的时间基准。
    3. 低功耗运行:驱动功率仅为 150 μW,极大降低能耗,有助于延长电池供电设备的续航时间。
    4. 环保合规性:符合 RoHS 标准,采用无铅材料制造,绿色环保,便于后续回收处理。
    5. 广泛的应用场景:适合高速串行接口如 SATA 和 USB 2.0,同时能够适应消费类电子、工业控制及通信领域的多样化需求。
    应用案例与使用建议
    XRCGB25M000F3M02R0 主要应用于需要高精度时钟信号的场景,例如:
    - SATA 和 USB 2.0 通信接口
    - 嵌入式系统与时钟同步模块
    - 移动设备、智能家居和物联网设备
    使用建议:
    - 在高频设计中,需根据负载电容匹配合适的 PCB 设计,避免阻抗失配导致频率漂移。
    - 确保周围环境温度保持在 -30°C 至 +85°C 的范围内,防止极端温度影响产品性能。
    - 选择适合的驱动电流,避免超出 300 μW 的额定值以延长使用寿命。
    兼容性与支持
    该产品与 Murata 的其他高频电子元件高度兼容,适配主流的 SMD 封装设备。Murata 提供全面的产品支持服务,包括技术咨询、样品申请和定制化解决方案,帮助客户快速部署到最终应用中。此外,Murata 定期更新产品信息,建议用户通过其官方网站下载最新的技术文档,确保项目顺利进行。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 频率漂移超出预期 | 检查环境温度是否超出规定范围;确认 PCB 板布局符合负载电容要求。 |
    | 无法正常起振 | 确认驱动电流是否低于最小值;检查电源电压是否满足规格要求。 |
    | 使用寿命短于预期 | 检查是否超过频率老化极限或操作温度上限。 |
    总结与推荐
    总体而言,XRCGB25M000F3M02R0 是一款兼具高精度与高可靠性的晶体单元,尤其适合需要空间优化且对频率稳定性要求较高的场景。其优异的小型化设计和节能环保特性使其在市场上具有强大的竞争力。如果您正在寻找一款高性能、低成本的晶体谐振器,强烈推荐将 XRCGB25M000F3M02R0 纳入您的设计方案中。
    如需进一步技术支持,请访问 [Murata 官网](https://www.murata.com/) 或联系其销售代表以获取更多详细信息。

    更新日期:2019/12/26

XRCGB25M000F3M02R0参数

参数
驱动电平 300μW
负载电容 10pF
频率稳定性 ±40ppm
频率容差 30 ppm
等效串联电阻 150Ω
频率 25MHz
长*宽*高 2mm*1.6mm*650μm
安装方式 贴片安装,黏合安装
包装方式 卷带包装

XRCGB25M000F3M02R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB25M000F3M02R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB25M000F3M02R0 XRCGB25M000F3M02R0数据手册

XRCGB25M000F3M02R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.9005
6000+ ¥ 0.8691
9000+ ¥ 0.8535
15000+ ¥ 0.8456
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 2701.5
