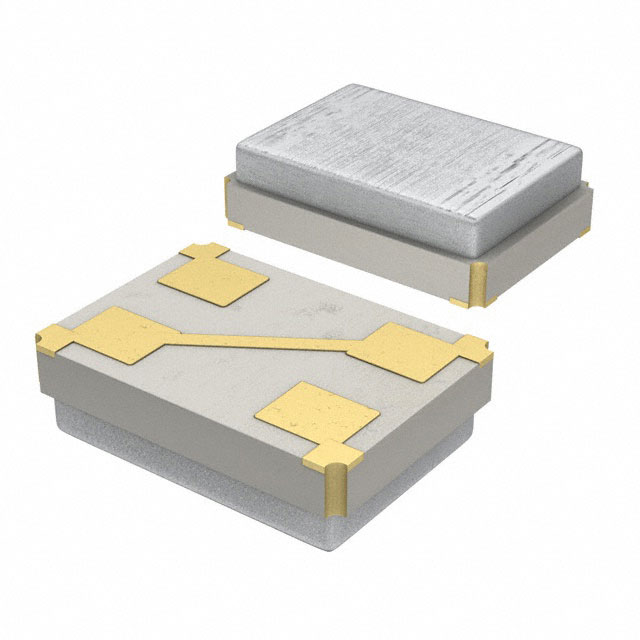

XRCPB30M000F0L00R0

产品分类: 无源晶振
产品描述: 6pF ±100ppm ±50ppm 30MHz 100Ω 150μW 贴片安装 2mm*1.6mm*500μm
供应商型号: SYE-XRCPB30M000F0L00R0
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 无源晶振 XRCPB30M000F0L00R0

XRCPB30M000F0L00R0概述


    产品简介


    概述
    本文介绍了由株式会社村田制作所生产的晶体单元——XRCPB30M000F0L00R0。该产品适用于微处理器等时钟发生电路,是一款频率为30.0000MHz且尺寸为2.0 x 1.6mm的电子元器件。
    主要功能和应用领域
    - 主要功能:用于产生稳定的时钟信号。
    - 应用领域:广泛应用于微处理器、嵌入式系统等电子设备中,以确保系统的精确计时。

    技术参数


    尺寸和外观
    - 尺寸:2.0 x 1.6mm
    - 外形:无明显污渍,无模糊标记
    工作环境
    - 操作温度范围:-30°C 至 +85°C
    - 存储温度范围:-55°C 至 +85°C
    电气特性
    - 驱动级别:150μW(最大值300μW)
    - 直流电压:DC 6V 以下
    - 交流电压:AC 15Vp-p 以下
    - 耐压:DC 100V(持续时间5秒内)
    频率和电阻
    - 标称频率:30.0000MHz
    - 频率容差:±100ppm
    - 频率温度依存性:±50ppm(-30°C 至 +85°C)
    - 频率老化:±50ppm
    - 等效串联电阻:≤100Ω
    - 绝缘电阻:≥500MΩ(DC 10V)

    产品特点和优势


    - 高稳定性:在-30°C 至 +85°C的宽温范围内仍能保持稳定的时钟信号。
    - 高精度:频率容差仅为±100ppm,确保了高精度的时钟输出。
    - 良好机械强度:通过多项耐冲击、振动试验,表现出良好的机械强度和可靠性。

    应用案例和使用建议


    应用案例
    - 汽车电子:在汽车引擎控制单元中使用,提供稳定时钟信号。
    - 医疗器械:用于医疗设备的时间基准电路,确保数据采集的准确性。
    使用建议
    - 电路设计:确保负载电容符合规定值6.0pF,以避免频率偏差。
    - 安装环境:应避免高湿度和温度急剧变化的环境,确保长期稳定工作。

    兼容性和支持


    - 兼容性:可与其他符合标准的电路板和组件配合使用。
    - 技术支持:村田制作所提供详细的技术文档和专业支持,确保用户正确安装和使用该产品。

    常见问题与解决方案


    问题1:频率不稳定
    解决办法:检查电路中的负载电容是否符合规范,并重新校准。
    问题2:产品失效
    解决办法:检查产品是否在规定的储存条件下存放,如不符合建议,则重新测试产品的各项参数。

    总结和推荐


    综合评估
    - 优点:该晶体单元具有高精度、宽工作温度范围和良好的机械强度。
    - 适用场景:适合用于需要高稳定性和高精度时钟信号的应用场景。
    结论
    推荐使用:基于其优异的性能和可靠性,强烈推荐使用村田制作所的这款晶体单元。特别是在对时钟信号稳定性有严格要求的应用场景中,它将表现出色。

XRCPB30M000F0L00R0参数

参数
频率容差 ±100ppm
等效串联电阻 100Ω
频率 30MHz
驱动电平 150μW
负载电容 6pF
频率稳定性 ±50ppm
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCPB30M000F0L00R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCPB30M000F0L00R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCPB30M000F0L00R0 XRCPB30M000F0L00R0数据手册

XRCPB30M000F0L00R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
