XRCGB26M000F1SBJR0

产品分类: 无源晶振
产品描述: Murata 石英晶体谐振器, 26MHz, 贴片安装, 4引脚, 9pF负载, 2.0 x 1.6 x 0.7mm
供应商型号: XRCGB26M000F1SBJR0
供应商: 国内现货
标准整包数: 3000

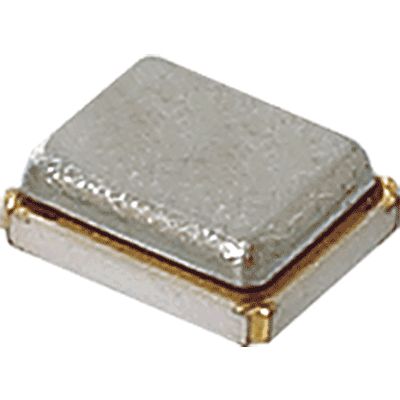

MURATA MANUFACTURING 无源晶振 XRCGB26M000F1SBJR0

XRCGB26M000F1SBJR0概述


    产品简介


    本手册详细介绍的是村田制作所(Murata Manufacturing Co., Ltd.)生产的晶体单元,型号为XRCGB26M000F1SBJR0。该产品主要用于微处理器时钟电路中作为振荡源。其核心频率为26.0000MHz,尺寸仅为2.0 x 1.6mm,适合用于空间受限的应用场合。该晶体单元适用于广泛的应用领域,如通讯设备、消费电子、工业控制设备等,特别适用于需要精确时钟源的场合。

    技术参数


    以下是从手册中提取的主要技术参数:
    | 项目 | 规格 |

    | 工作温度范围 | -40°C 至 +105°C |
    | 保存温度范围 | -55°C 至 +105°C |
    | 励振等级 | 300μW以下 |
    | 直流电压 | DC 6V以下 |
    | 输入信号幅度 | AC 15Vp-p以下 |
    | 耐电压 | DC 100V以下,持续时间不超过5秒 |
    | 额定频率 | 26.0000MHz |
    | 频率容差 | ±10ppm以内 |
    | 温度漂移 | ±20ppm以内(-40至+105°C) |
    | 频率老化 | ±2ppm以内/年 |
    | 等效串联电阻 | 60Ω以下 |
    | 绝缘电阻 | 500MΩ以上 |
    | 负载电容 | 9.0pF |

    产品特点和优势


    XRCGB26M000F1SBJR0晶体单元具有以下显著特点和优势:
    1. 高精度:在广泛的温度范围内保持高精度,确保在各种环境下稳定运行。
    2. 小尺寸:紧凑的设计使其能够应用于空间受限的环境中。
    3. 高可靠性:严格的机械和电气测试证明其具有出色的耐用性和长期稳定性。
    4. 易于集成:标准的外形和兼容的封装便于将其集成到现有的设计中。

    应用案例和使用建议


    应用案例
    1. 通讯设备:在移动通信基站中提供稳定的时钟源。
    2. 消费电子:在智能手机和平板电脑中实现精准的时间同步。
    3. 工业控制:在自动化设备中提供可靠的计时和信号传输。
    使用建议
    1. 设计考虑:在设计过程中,应确保接地和信号路径远离晶体单元,避免不必要的干扰。
    2. 安装环境:为了延长使用寿命,应将产品置于温度和湿度变化较小的环境中。
    3. 焊接工艺:建议使用推荐的焊料和焊接参数进行焊接,以保证良好的焊接效果和产品性能。

    兼容性和支持


    XRCGB26M000F1SBJR0晶体单元支持广泛的应用场景,且与其他标准电路板具有良好的兼容性。村田制作所提供了全面的技术支持,包括详细的安装指南和技术文档,帮助客户顺利完成产品集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡不稳定 | 检查电路连接和电源稳定性,确认输入信号满足规格要求。 |
    | 输出信号失真 | 检查负载电容是否正确,确认电路匹配。 |
    | 产品性能下降 | 定期进行性能测试,确认是否存在异常现象。 |

    总结和推荐


    XRCGB26M000F1SBJR0晶体单元以其高精度、紧凑尺寸和高可靠性在多个应用领域表现出色。建议将其用于需要精密时钟源的关键应用中。对于设计工程师而言,应仔细遵循推荐的焊接工艺和安装建议,以充分发挥其性能。总之,该产品是市场上同类产品中的佼佼者,值得推荐使用。

XRCGB26M000F1SBJR0参数

参数
负载电容 9pF
频率稳定性 ±20ppm
频率容差 ±10ppm
等效串联电阻 60Ω
频率 26MHz
驱动电平 -
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB26M000F1SBJR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB26M000F1SBJR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB26M000F1SBJR0 XRCGB26M000F1SBJR0数据手册

XRCGB26M000F1SBJR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
