XRCPB32M000F3N00R0

产品分类: 无源晶振
产品描述: 6pF 32MHz 100Ω 150μW 贴片安装 2mm(长度)*1.6mm(宽度)
供应商型号: SYE-XRCPB32M000F3N00R0
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 无源晶振 XRCPB32M000F3N00R0

XRCPB32M000F3N00R0概述

    # XRCPB32M000F3N00R0 晶振单元技术手册

    产品简介


    基本介绍

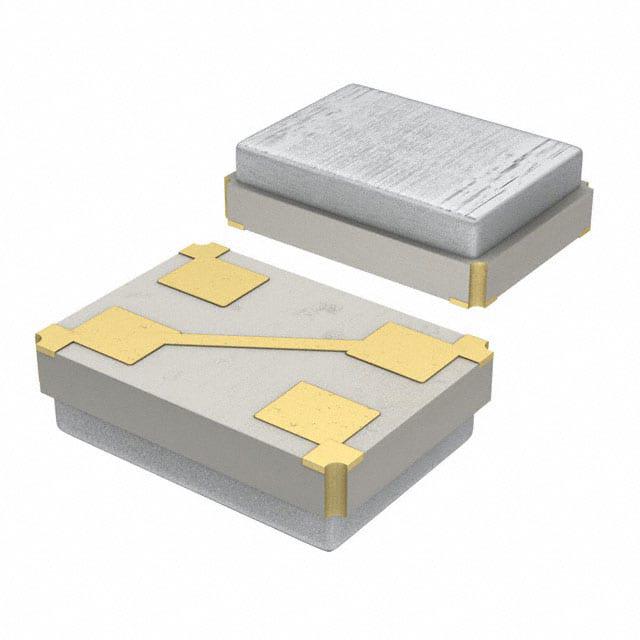

    XRCPB32M000F3N00R0 是一款来自 Murata 制造公司的晶振单元(Crystal Unit),属于高频振荡器系列产品。它凭借小巧的封装尺寸和高精度频率输出,广泛应用于通信领域的时钟信号同步需求中,例如 SATA 和 USB 2.0 接口。
    主要功能与应用领域
    - 主要功能:提供稳定且精确的 32.0000 MHz 频率输出,适用于需要高精度振荡的场合。
    - 应用领域:通信设备、消费电子产品、便携式设备及其它对频率稳定性要求较高的系统。

    技术参数


    | 参数名称 | 具体数值 | 备注 |
    |
    | 产品类型 | 晶振单元
    | 系列 | XRCPB
    | 类型 | HCR2016
    | 频率 | 32.0000 MHz | ±30 ppm(25±3°C) |
    | 温度漂移 | ±30 ppm 最大值 | -20°C 至 +85°C |
    | 频率老化 | ±5 ppm/年最大值
    | 等效串联电阻 (ESR) | ≤100 Ω
    | 驱动功率 (DL) | 150 μW(最大 300 μW)
    | 负载电容 (Cs) | 6 pF
    | 封装形式 | SMD | 2.0×1.6×0.7 mm |
    | 工作温度范围 | -20°C 至 +85°C
    | 是否符合 RoHS | 是 | 铅含量为零(第 3 阶段) |

    产品特点和优势


    特点分析
    1. 小型化设计:体积仅为 2.0×1.6×0.7 mm,是目前市面上最小的晶振之一,非常适合空间受限的设计场景。
    2. 高精度频率:通过 Murata 的先进封装技术和高品质石英晶体元件实现,满足现代通信设备对高精度频率的需求。
    3. 绿色环保:符合 RoHS 标准,不含铅且环保。
    优势

    总结


    - 减少了 PCB 板上占用面积,便于紧凑型设计。
    - 适合高频信号同步需求,尤其适用于 SATA 和 USB 2.0 等高速接口。
    - 性能可靠,满足宽温环境(-20°C 至 +85°C)下的运行需求。

    应用案例和使用建议


    典型应用场景
    1. 通信设备:XRCPB32M000F3N00R0 广泛应用于 SATA 和 USB 2.0 接口,确保通信时钟的稳定性。
    2. 消费电子产品:如移动设备、智能手表、音频播放器等,均需晶振提供精准的时间基准。
    使用建议
    - 确保电路板设计中驱动功率控制在 150 μW 以内,避免过高的电流影响晶振的寿命和性能。
    - 在焊接时使用回流焊工艺,注意热分布均匀,避免因局部高温导致性能下降。
    - 在低温环境下使用时,适当延长预热时间,以适应冷启动时的性能表现。

    兼容性和支持


    兼容性
    XRCPB32M000F3N00R0 支持与主流消费类电子和通信设备的接口标准无缝对接,包括 SATA、USB 2.0 等。其 SMD 封装形式便于自动化贴片生产流程。
    支持与维护
    Murata 提供详细的技术文档和在线支持服务,用户可通过其官方网站下载最新版数据手册并咨询技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡频率不稳定 | 检查电路设计,确认驱动功率是否符合要求;调整负载电容。 |
    | 环境温度导致频率偏移较大 | 检查安装位置是否靠近热源;调整周围散热设计。 |
    | 振荡器长期使用后性能下降 | 检查是否超出了规定的温度范围或驱动功率限制;考虑更换新件。 |

    总结和推荐


    综合评估
    XRCPB32M000F3N00R0 是一款高性能、小型化的晶振单元,以其卓越的稳定性、高精度和环保特性在市场上具有显著竞争力。尤其适合于空间有限且对频率准确性要求极高的通信和消费类电子应用。
    推荐结论
    强烈推荐使用 XRCPB32M000F3N00R0 晶振单元。其出色的性价比和可靠性使其成为高速通信设备的理想选择。对于需要小型化和高精度振荡器的项目,该产品无疑是最佳之选。
    注意事项:请定期访问 Murata 官方网站,确保使用的是最新版本的产品规格书。

XRCPB32M000F3N00R0参数

参数
频率稳定性 -
频率容差 -
等效串联电阻 100Ω
频率 32MHz
驱动电平 150μW
负载电容 6pF
长*宽*高 2mm(长度)*1.6mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCPB32M000F3N00R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCPB32M000F3N00R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCPB32M000F3N00R0 XRCPB32M000F3N00R0数据手册

XRCPB32M000F3N00R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
