XRCGB27M000FAN00R0

产品分类: 无源晶振
产品描述: 6pF ±25ppm ±25ppm 27MHz 150Ω 150μW 贴片安装 2mm*1.6mm*700μm
供应商型号: SYE-XRCGB27M000FAN00R0
供应商: 海外现货
标准整包数: 1

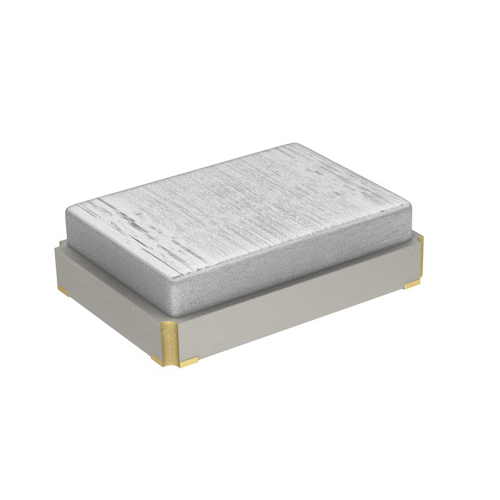

MURATA MANUFACTURING 无源晶振 XRCGB27M000FAN00R0

XRCGB27M000FAN00R0概述

    XRCGBFN/M/L 系列晶体单元技术手册

    1. 产品简介


    XRCGBFN/M/L 系列晶体单元专为消费类电子设备设计,适用于PC、视觉设备和小型便携式设备。该系列产品包括多种频率选择,具有小封装尺寸(2.0x1.6mm),并符合RoHS指令(第三阶段)。这些晶体单元广泛应用于硬盘驱动器(HDD)、固态硬盘(SSD)、光学驱动器、数码相机(DSC)、摄像机、USB闪存驱动器、打印机、移动电话等多种设备。

    2. 技术参数


    XRCGBFN/M/L系列晶体单元的技术参数如下:
    | 频率 (MHz) | 频率容差 (±ppm) | 串联电阻 (Ω) | 温度稳定性 (±ppm) | 驱动级 (μW) | 负载电容 (pF) |
    |
    | 24.0000 | ±30 | ≤150 | ±30 | ≤300 | ≤6 |
    | 25.0000 | ±25 | ≤150 | ±25 | ≤300 | ≤6 |
    | 26.0000 | ±30 | ≤150 | ±30 | ≤300 | ≤6 |
    | 27.0000 | ±30 | ≤150 | ±30 | ≤300 | ≤6 |
    | 30.0000 | ±30 | ≤100 | ±30 | ≤300 | ≤6 |
    | 33.8688 | ±45 | ≤100 | ±45 | ≤300 | ≤6 |
    | 40.0000 | ±45 | ≤100 | ±45 | ≤300 | ≤6 |
    | 48.0000 | ±45 | ≤100 | ±45 | ≤300 | ≤6 |
    此外,该系列晶体单元的工作温度范围为-30°C至+85°C,具体取决于型号和频率。

    3. 产品特点和优势


    - 小封装尺寸:2.0x1.6mm,适合空间受限的应用。
    - 高精度和低频漂移:典型频率容差达到±25ppm,保证高精度和稳定性能。
    - 广泛的频率选择:涵盖从24MHz到48MHz的各种频率,满足不同应用场景的需求。
    - 环境友好:符合RoHS指令,确保无害化处理。
    - 高可靠性:具有良好的机械和电气性能,可长期稳定运行。

    4. 应用案例和使用建议


    - 硬盘驱动器(HDD):适用于HDD,能够提供稳定的时钟信号,确保数据读写速度。
    - 固态硬盘(SSD):在SSD中使用时,能够提升数据传输效率和存储性能。
    - 光学驱动器:用于光盘读写设备,保证高速稳定的数据传输。
    - 数码相机(DSC):在DSC中应用,能够提高图像处理质量和数据传输速率。
    使用建议:
    - 在选择合适的晶体单元时,要根据实际应用中的频率要求、温度范围和负载电容进行合理匹配。
    - 确保电路板设计和安装过程符合手册中的建议,以避免高频噪声和电磁干扰。

    5. 兼容性和支持


    - 兼容性:XRCGBFN/M/L系列晶体单元兼容S-ATA和USB2.0/3.0接口,适用于多种电子设备。
    - 厂商支持:Murata提供全面的技术支持和售后服务,包括产品咨询、技术支持和质量保证服务。

    6. 常见问题与解决方案


    - Q: 如何正确识别型号?
    - A: 按照手册中的Part Numbering规则,可以准确识别和选择所需型号。

    - Q: 如何确保焊接过程的安全性?
    - A: 严格按照手册中的焊接和安装建议操作,使用合适的焊接温度和时间,以防止过热导致损坏。
    - Q: 如何处理储存和运输过程中的静电放电?
    - A: 使用防静电包装袋进行包装,并确保存储环境的湿度和温度符合手册中的建议。

    7. 总结和推荐


    综上所述,XRCGBFN/M/L系列晶体单元具有高精度、低功耗和高可靠性的特点,广泛适用于各类消费类电子产品。其灵活的频率选择和广泛的应用范围使其在市场上具有较强的竞争力。强烈推荐在需要高性能时钟信号的电子设备中使用此系列晶体单元。
    推荐理由:
    - 高性能:频率稳定性高,能够适应不同的工作条件。
    - 灵活性:多种频率选项,满足多样化的应用需求。
    - 可靠性:符合RoHS标准,环保且可靠。
    - 制造商支持:Murata提供专业的技术支持和售后服务,确保用户在使用过程中无忧。

XRCGB27M000FAN00R0参数

参数
频率容差 ±25ppm
等效串联电阻 150Ω
频率 27MHz
驱动电平 150μW
负载电容 6pF
频率稳定性 ±25ppm
长*宽*高 2mm*1.6mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB27M000FAN00R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB27M000FAN00R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB27M000FAN00R0 XRCGB27M000FAN00R0数据手册

XRCGB27M000FAN00R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.248 ¥ 2.0782
3000+ $ 0.2232 ¥ 1.8704
9000+ $ 0.2108 ¥ 1.7665
24000+ $ 0.1984 ¥ 1.6626
45000+ $ 0.1984 ¥ 1.6626
库存: 1499
起订量: 1203 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 2078.2
