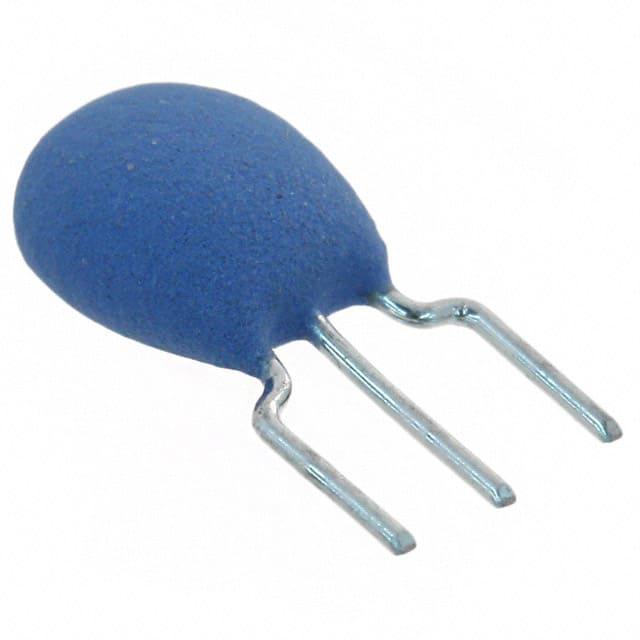

CSTLS32M0X51-B0

产品分类: 无源晶振
产品描述: 5pF ±0.5% ±0.2% 32MHz 通孔安装 5.5mm*3mm*6.5mm
供应商型号: ET-4242742
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 无源晶振 CSTLS32M0X51-B0

CSTLS32M0X51-B0概述

    CSTLS32M0X51-B0 陶瓷谐振器技术手册

    产品简介


    CSTLS32M0X51-B0 是一款由 Murata 制造的陶瓷谐振器(CERALOCK),专为广泛的微处理器时钟振荡电路设计。该系列产品以其高效能、紧凑尺寸和低成本的优势而著称,在消费电子产品、工业设备(不包括运输和设施及能源设备)、医疗设备(GHTF A/B)以及移动电子设备中得到广泛应用。

    技术参数


    - 产品类型:陶瓷谐振器(CERALOCK)
    - 系列:CSTLSX
    - 频率:32.000 MHz
    - 频率容差:±0.50%最大值
    - 工作温度范围:-20°C ~ 80°C
    - 温度系数频率偏移:±0.20%最大值
    - 频率老化率:±0.20%最大值
    - 谐振阻抗(R1):50Ω最大值
    - 内置负载电容(CL1/CL2):5 pF
    - 外形尺寸:6.5x7.0 mm
    - 质量:196.7 mg

    产品特点和优势


    CSTLS32M0X51-B0 具有以下显著特点和优势:
    1. 无需外部负载电容器:这减少了元件数量,简化了设计并降低了成本。
    2. 宽温度范围稳定性:可在 -20°C 至 80°C 的温度范围内稳定工作。
    3. 紧凑轻便且具有优越的抗冲击性能:便于在有限空间内安装且不易损坏。
    4. 无需调节即可设计振荡电路:这增加了设计灵活性,提高了生产效率。
    5. 成本效益高且可靠性强:适用于各种应用场合,提供良好的性价比。

    应用案例和使用建议


    CSTLS32M0X51-B0 可广泛应用于消费类设备、工业设备(除运输和设施设备外)、医疗设备(GHTF A/B)以及移动电子设备中。例如,在智能手表、平板电脑和其他便携式电子设备中作为时钟振荡电路的核心部件。对于需要高可靠性的医疗设备或工业控制系统,建议使用时进行详细测试以确保其在极端条件下的性能。

    兼容性和支持


    此产品可与大多数微处理器和集成电路配合使用,确保系统的整体兼容性。Murata 公司提供了全面的技术支持和咨询服务,帮助客户解决可能遇到的问题并确保最佳性能。同时,官方技术支持页面会定期更新最新的产品信息和技术文档。

    常见问题与解决方案


    1. 问题:如何确定 CSTLS32M0X51-B0 是否适合我的应用?
    解决方案:请参考具体应用领域的技术规格和要求,如医疗设备(GHTF A/B)的应用需求,联系 Murata 销售代表或产品工程师获取详细指导。

    2. 问题:该产品是否有样品可供测试?
    解决方案:可以通过 Murata 官方网站申请样品。同时建议进行详细的产品测试以验证其性能。
    3. 问题:如何解决电路中的噪声问题?
    解决方案:可通过改进电路布局、使用屏蔽材料或添加滤波器来减少噪声干扰。

    总结和推荐


    总体来看,CSTLS32M0X51-B0 陶瓷谐振器凭借其紧凑的设计、稳定的性能和高度的可靠性,在多个应用领域展现出卓越的表现。其无需外部负载电容器的设计尤其适合需要高密度安装的应用场合。因此,强烈推荐此产品用于那些对性能和成本有严格要求的应用中。
    通过详尽的技术参数和丰富的应用场景分析,CSTLS32M0X51-B0 确实是一款值得信赖的产品,非常适合寻求高性能、低成本且易于集成的时钟振荡解决方案的设计师和制造商。

CSTLS32M0X51-B0参数

参数
等效串联电阻 -
频率 32MHz
驱动电平 -
负载电容 5pF
频率稳定性 ±0.2%
频率容差 ±0.5%
长*宽*高 5.5mm*3mm*6.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

CSTLS32M0X51-B0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

CSTLS32M0X51-B0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING CSTLS32M0X51-B0 CSTLS32M0X51-B0数据手册

CSTLS32M0X51-B0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.4533 ¥ 3.8307
50+ $ 0.4215 ¥ 3.5615
100+ $ 0.3908 ¥ 3.302
200+ $ 0.3547 ¥ 2.9969
500+ $ 0.3371 ¥ 2.8481
2500+ $ 0.2383 ¥ 2.0139
5000+ $ 0.2341 ¥ 1.9782
库存: 970
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 38.3
