XRCGE24M545FBA1BR0

产品分类: 无源晶振
产品描述: 8pF ±15ppm ±35ppm 24.545452MHz 100Ω 贴片安装 2mm*1.6mm*700μm
供应商型号: XRCGE24M545FBA1BR0
供应商: 国内现货
标准整包数: 3000

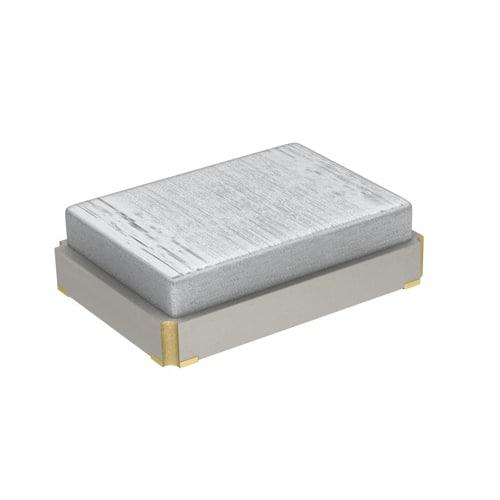

MURATA MANUFACTURING 无源晶振 XRCGE24M545FBA1BR0

XRCGE24M545FBA1BR0概述


    产品简介


    XRCGE24M545FBA1BR0 是一款专为汽车电子产品设计的晶体单元。其基本特点是小型化设计和高精度频率控制。该产品基于Murata卓越的封装技术和高品质石英晶体元件,实现了小型化和高精度。该产品广泛应用于汽车动力系统和安全设备,是汽车行业不可或缺的关键部件。

    技术参数


    | 参数 | 值 |

    | 产品类型 | 晶体单元 |
    | 系列 | XRCGE |
    | 类型 | HCR2016 |
    | 频率 | 24.545452MHz |
    | 频率容差(最大值) | ±15ppm(25±3℃) |
    | 工作温度范围 | -40℃~125℃ |
    | 温度引起的频率偏移(最大值) | ±35ppm |
    | 频率老化(最大值) | ±10ppm/10年 |
    | 等效串联电阻(ESR) | 100Ω(最大值) |
    | 驱动级(最大值) | 300μW |
    | 负载电容(Cs) | 8pF |
    | 封装形式 | 表面贴装(SMD) |
    | 外形尺寸(长×宽) | 2.0x1.6mm |
    | 重量 | 6.9mg |

    产品特点和优势


    XRCGE24M545FBA1BR0 的主要优势包括:
    1. 高可靠性:该系列产品具备广泛的温度适应性,适用于-40℃至125℃的工作环境。
    2. 小型化设计:尺寸仅为2.0x1.6x0.7mm,有效减少安装面积。
    3. 环保合规:符合RoHS和ELV指令,无铅(第三阶段)。
    4. 质量认证:符合AEC-Q200标准,适用于汽车电子产品。

    应用案例和使用建议


    XRCGE24M545FBA1BR0 主要应用于汽车动力系统和安全设备,如发动机管理系统(EMS)、制动系统等。为了确保最佳性能和可靠性,建议在使用过程中注意以下几点:
    1. 温度管理:由于该产品的宽温度适应范围,安装时应避免局部高温区域,以防止因温度波动引起的频率偏移。
    2. 静电防护:安装过程中应注意静电防护,避免静电损坏晶体单元。
    3. 测试验证:在大规模应用前,建议进行详细的性能测试和可靠性验证,确保产品质量符合要求。

    兼容性和支持


    该产品具有良好的兼容性,适用于多种汽车电子设备。Murata公司提供全面的技术支持和售后服务,包括详细的产品规格书、样品申请、技术支持热线等,用户可以通过官方网站或销售代表获取更多帮助。

    常见问题与解决方案


    1. 频率偏移问题:频率偏移可能由温度变化引起。解决方案是在设计中加入温度补偿电路。
    2. ESR过高问题:可能是驱动级设置过高导致。建议降低驱动级功率,以降低ESR。
    3. 安装后失效:可能是静电放电损坏导致。建议在安装过程中采取严格的静电防护措施。

    总结和推荐


    综上所述,XRCGE24M545FBA1BR0 以其高可靠性、小型化设计和环保特性,成为汽车电子领域的理想选择。特别是在动力系统和安全设备的应用中表现出色。强烈推荐此产品用于各类汽车电子系统,以确保系统的稳定性和可靠性。对于需要在苛刻环境下工作的应用,该产品是值得信赖的选择。

XRCGE24M545FBA1BR0参数

参数
频率容差 ±15ppm
等效串联电阻 100Ω
频率 24.545452MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±35ppm
长*宽*高 2mm*1.6mm*700μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XRCGE24M545FBA1BR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGE24M545FBA1BR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGE24M545FBA1BR0 XRCGE24M545FBA1BR0数据手册

XRCGE24M545FBA1BR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.3341
30000+ ¥ 1.2941
库存: 27000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 4002.3
