XRCMD48M000FXQ58R0

产品分类: 无源晶振
产品描述: 7pF ±20ppm 48MHz 40Ω 100μW 贴片安装 1.6mm*1.2mm*330μm
供应商型号: SYE-XRCMD48M000FXQ58R0
供应商: 海外现货
标准整包数: 1

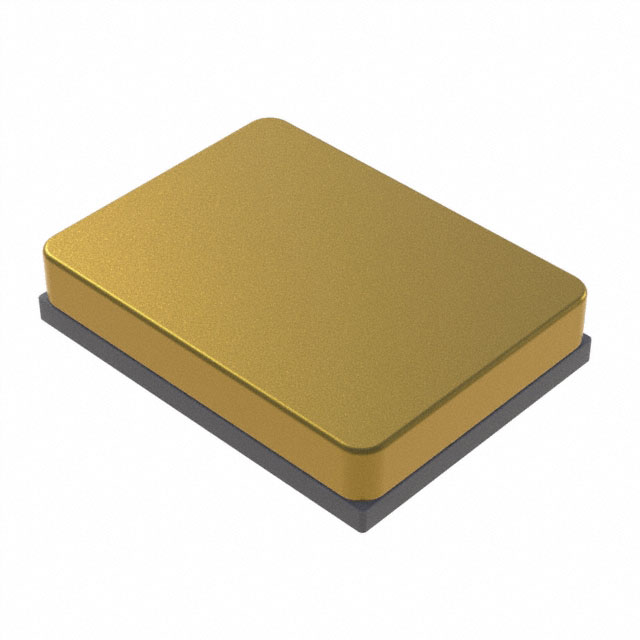

MURATA MANUFACTURING 无源晶振 XRCMD48M000FXQ58R0

XRCMD48M000FXQ58R0概述


    产品简介


    Murata Manufacturing Co., Ltd. 的 XRCMD48M000FXQ58R0 是一款适用于移动设备和消费电子的晶体单元。该产品的工作频率为 48.0000 MHz,尺寸为 1.6 x 1.2 mm。主要应用于通信设备和消费电子产品中,例如手机、平板电脑等。

    技术参数


    | 项目 | 规格 |

    | 操作温度范围 | -30 至 +85°C |
    | 存储温度范围 | -40 至 +85°C |
    | 驱动功率 | 30μW (最大 100μW) |
    | 频率公差 | ±20 ppm |
    | 年老化率 | ±1 ppm |
    | 等效串联电阻 (ESR) | 40Ω 最大 |
    | 绝缘电阻 | 500 MΩ 最小 |
    | 负载电容 | 7.0 pF |

    产品特点和优势


    1. 高精度频率:公差仅为 ±20 ppm,保证了稳定的频率输出。
    2. 抗振动和冲击:通过多次振动和冲击测试,确保其在严苛环境下依然稳定。
    3. 良好的温度稳定性:适应广泛的温度范围,从 -30°C 到 +85°C。
    4. 可靠性高:通过长期高温高湿测试,证明其具有出色的耐候性。

    应用案例和使用建议


    应用场景:在智能手机和平板电脑等移动设备中,用于时钟振荡器以确保设备的时序准确性。在汽车导航系统和便携式医疗设备中,该晶体单元同样适用。
    使用建议:
    1. 安装前检查:在安装过程中应避免机械应力,确保晶体单元不受损。
    2. 热管理:安装后应注意散热,防止过热影响其性能。
    3. 定期检测:长期使用后,应定期检查其频率和 ESR 是否符合标准。

    兼容性和支持


    - 兼容性:该产品可与 Sn-3.0Ag-0.5Cu 组成的无铅焊料完美兼容。
    - 支持服务:Murata 提供详细的技术支持,包括推荐的焊接条件和设备使用注意事项。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现异常频率波动 | 检查焊接条件是否符合规范 |
    | 发生物理损伤 | 在安装和运输过程中增加防护措施 |
    | 长期存储后性能下降 | 确保存储环境稳定且符合标准 |

    总结和推荐


    综上所述,XRCMD48M000FXQ58R0 晶体单元凭借其高精度、优异的稳定性以及出色的应用表现,在移动设备和消费电子领域展现出显著的优势。我们强烈推荐该产品作为这些应用的理想选择。同时,使用时务必遵循正确的安装和维护指南,以确保其长期性能的可靠性和稳定性。

XRCMD48M000FXQ58R0参数

参数
等效串联电阻 40Ω
频率 48MHz
驱动电平 100μW
负载电容 7pF
频率稳定性 -
频率容差 ±20ppm
长*宽*高 1.6mm*1.2mm*330μm
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

XRCMD48M000FXQ58R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCMD48M000FXQ58R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCMD48M000FXQ58R0 XRCMD48M000FXQ58R0数据手册

XRCMD48M000FXQ58R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
