XRCPB40M000F0L00R0

产品分类: 无源晶振
产品描述: 6pF ±100ppm ±50ppm 40MHz 100Ω 150μW 贴片安装 2mm*1.6mm*500μm
供应商型号: SYE-XRCPB40M000F0L00R0
供应商: 海外现货
标准整包数: 1

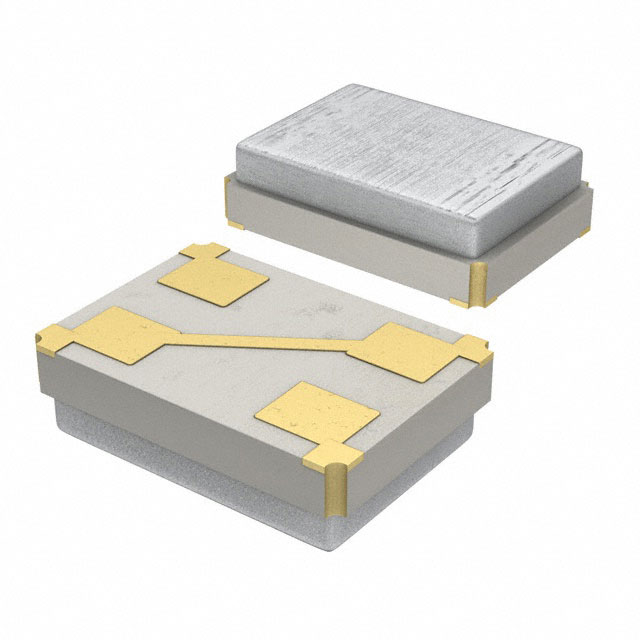

MURATA MANUFACTURING 无源晶振 XRCPB40M000F0L00R0

XRCPB40M000F0L00R0概述


    产品简介


    产品名称: 压电晶体单元
    产品类型: 压电晶体单元
    主要功能: 用于微处理器中的时基振荡器电路,提供精确的频率信号,确保系统时钟稳定运行。
    应用领域:
    - 微处理器电路
    - 通信设备
    - 数据处理设备
    - 医疗设备
    - 航空航天设备
    - 以及其他需要高精度时钟源的应用领域

    技术参数


    | 项目 | 规格 |

    | 动作温度范围 | -30°C 至 +85°C |
    | 保存温度范围 | -55°C 至 +85°C |
    | 励振水平 | 150μW (最大300μW) |
    | 直流施加电压 | DC 6V (最大值) |
    | 输入信号幅度 | AC 15Vp-p (最大值) |
    | 耐电压 | DC 100V (最大值, 5秒内) |

    产品特点和优势


    1. 精确频率: 公称频率为40.0000MHz,频率公差为±100ppm,具有高精度和稳定性。
    2. 宽工作温度范围: 在极端温度条件下仍能保持稳定的性能。
    3. 可靠性: 经过多种机械和环境测试,确保长期可靠运行。
    4. 紧凑设计: 尺寸仅为2.0 x 1.6mm,适合各种紧凑型设备应用。

    应用案例和使用建议


    应用案例:
    - 本产品广泛应用于医疗设备、通信基站、航空航天设备和工业自动化控制系统中。
    使用建议:
    - 在安装过程中,必须采用光学定位设备进行安装,以避免因机械冲击导致的损坏。
    - 实装后不应将晶体单元从基板上拆下重新使用,以免影响其性能。
    - 应确保基板顶部的接地或信号路径不在压电晶体单元下方,以减少潜在干扰。

    兼容性和支持


    本产品兼容标准的SMT(表面贴装技术)焊接工艺,适用于各种焊接设备。Murata Manufacturing Co., Ltd. 提供详尽的技术支持和维护服务,确保客户能够充分利用产品性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 基板温度过高导致焊接缺陷 | 确保焊接温度和时间符合标准,参考推荐的焊接曲线 |
    | 振荡不稳定 | 检查电路设计,确认符合推荐的负载电容和驱动级别 |

    总结和推荐


    综上所述,这款Murata制造的40MHz压电晶体单元具有高精度、宽温度范围和高可靠性等特点,在各种严苛环境下都能表现出色。我们强烈推荐此产品用于对时钟信号稳定性要求极高的场合。无论是通信、医疗还是航空航天设备,这款晶体单元都是理想的选择。同时,Murata提供的全面技术支持和完善的维护体系,进一步增强了产品的市场竞争力。因此,对于需要高性能时钟源的应用场景,Murata的这款产品无疑是首选。

XRCPB40M000F0L00R0参数

参数
负载电容 6pF
频率稳定性 ±50ppm
频率容差 ±100ppm
等效串联电阻 100Ω
频率 40MHz
驱动电平 150μW
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCPB40M000F0L00R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCPB40M000F0L00R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCPB40M000F0L00R0 XRCPB40M000F0L00R0数据手册

XRCPB40M000F0L00R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
