XRCPB25M000F2P00R0

产品分类: 无源晶振
产品描述: 6pF ±20ppm ±20ppm 25MHz 150Ω 150μW 贴片安装 2mm*1.6mm*500μm
供应商型号: SYE-XRCPB25M000F2P00R0
供应商: 海外现货
标准整包数: 1

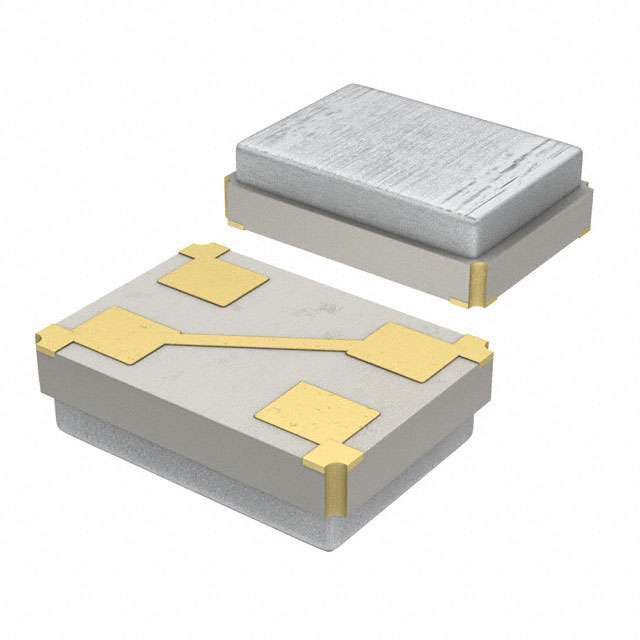

MURATA MANUFACTURING 无源晶振 XRCPB25M000F2P00R0

XRCPB25M000F2P00R0概述

    # 产品技术手册:Murata XRCPB25M000F2P00R0 晶体单元

    1. 产品简介


    Murata Manufacturing Co., Ltd. 的 XRCPB25M000F2P00R0 是一款适用于微处理器时钟发生电路的微型晶体振荡器,其公称频率为 25.0000 MHz,尺寸仅为 2.0 × 1.6 mm。该产品主要用于时间基准振荡器,是各种电子设备的核心组件之一,包括但不限于通信设备、消费电子、汽车电子以及医疗设备等。其小巧的尺寸和卓越的电气性能使其成为高集成度电子系统的重要选择。

    2. 技术参数


    以下是 XRCPB25M000F2P00R0 的主要技术规格:
    | 参数名称 | 规格 |

    | 频率 | 25.0000 MHz |
    | 频率容差 | ±20 ppm |
    | 工作温度范围 | -30°C 至 +85°C |
    | 储存温度范围 | -55°C 至 +85°C |
    | 驱动电平 | 150 μW(最大 300 μW) |
    | 直流电压输入 | ≤6 V |
    | 输入信号振幅 | ≤15 Vp-p |
    | 等效串联电阻(ESR) | ≤150 Ω |
    | 绝缘电阻 | ≥500 MΩ(D.C. 10 V 下) |
    | 负载电容 | 6.0 pF |

    3. 产品特点和优势


    1. 微型设计:XRCPB25M000F2P00R0 采用紧凑型封装,尺寸仅为 2.0 × 1.6 mm,非常适合空间受限的应用。
    2. 高可靠性:能够在宽广的工作温度范围内稳定运行,并通过严格的机械和热冲击测试。
    3. 低功耗:驱动电平低至 150 μW,有效减少系统的能耗。
    4. 优秀的频率稳定性:±20 ppm 的频率容差确保了长期使用的精确性和稳定性。
    5. 优异的电气特性:具备较低的等效串联电阻(ESR),提升了振荡电路的整体效率。

    4. 应用案例和使用建议


    应用案例
    - 微处理器和微控制器的时钟发生器
    - 无线通信模块
    - 医疗电子设备
    - 消费类电子产品
    使用建议
    - 在焊接过程中,建议使用推荐的锡膏厚度(0.10–0.15 mm),并严格遵守推荐的焊接曲线,以避免热损伤。
    - 由于其气密性设计较差,应避免清洗和涂覆工艺。
    - 实装完成后,应避免对晶体单元施加机械冲击。

    5. 兼容性和支持


    该晶体单元可与标准焊盘布局兼容,适合多种 PCB 设计。Murata 提供全面的技术支持和售后保障,包括详细的安装指南和长期技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 发振不稳定 | 检查焊接质量,确认是否符合推荐焊接曲线 |
    | 频率漂移较大 | 确保工作环境温度在规定范围内 |
    | 焊接后性能下降 | 检查是否超出储存期限,必要时重新检测 |

    7. 总结和推荐


    Murata XRCPB25M000F2P00R0 晶体单元以其卓越的电气性能、紧凑的设计和广泛的适用性,在现代电子设备中表现出色。它不仅适用于消费级产品,还能满足工业级需求。建议在需要高性能和小尺寸的场合优先考虑该产品。对于需要更高可靠性的应用,用户需遵循相关注意事项以确保最佳性能。
    推荐使用指数:★★★★★

XRCPB25M000F2P00R0参数

参数
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 150Ω
频率 25MHz
驱动电平 150μW
负载电容 6pF
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCPB25M000F2P00R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCPB25M000F2P00R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCPB25M000F2P00R0 XRCPB25M000F2P00R0数据手册

XRCPB25M000F2P00R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
