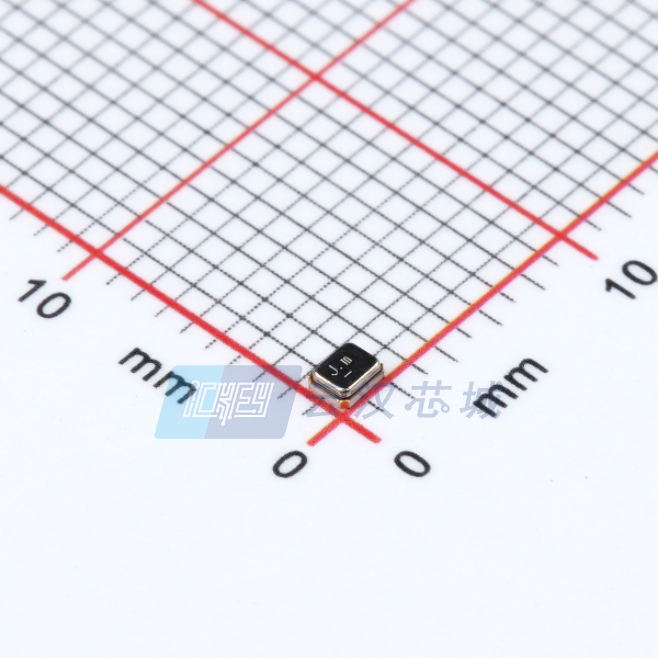

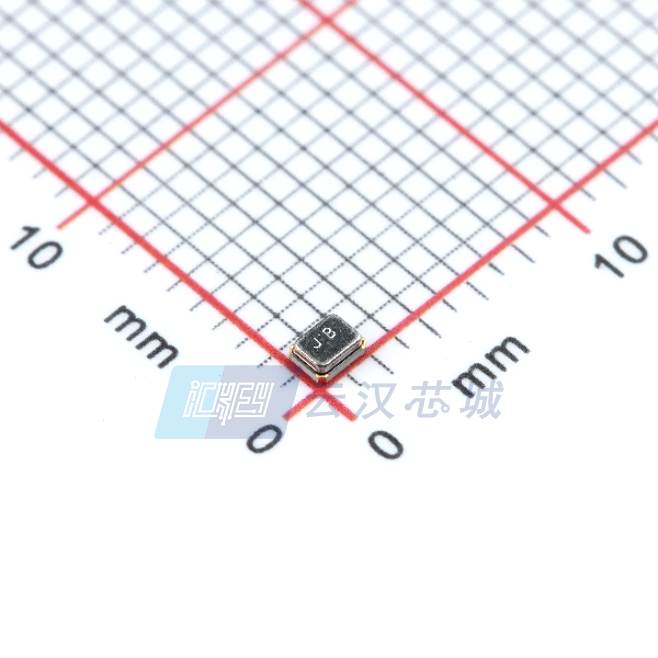

XRCGB24M000F3A00R0

产品分类: 无源晶振
产品描述: 6pF ±30ppm ±35ppm 24MHz 120Ω 300μW 贴片安装 2mm*1.6mm*700μm
供应商型号: 31M-XRCGB24M000F3A00R0
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 无源晶振 XRCGB24M000F3A00R0

XRCGB24M000F3A00R0概述

    # Murata Crystal Unit (XRCGB-F-A Series) 技术手册

    产品简介


    Murata Crystal Unit (XRCGB-F-A Series) 是专为汽车应用设计的小型高精度晶体单元。该系列晶体单元体积小巧,尺寸为2.0×1.6×0.7mm,能够在-40到+125℃的宽温度范围内保持稳定的工作性能。该系列适用于多种汽车电子系统,如高级驾驶辅助系统(ADAS)、车载网络系统以及动力总成控制系统等。通过采用先进的生产和筛选技术,这些晶体单元不仅具有出色的频率稳定性和可靠性,还符合AEC-Q200标准,确保在极端条件下的稳定表现。

    技术参数


    | 频率范围 (MHz) | 频率容差 (ppm) | 温度稳定性 (ppm) | 最大等效串联电阻 (Ω) | 年老化率 (ppm/Y) | 负载电容 (pF) | 驱动功率 (μW) |
    ||
    | 24-29.99 | ±30 | ±35 | ≤120 | ±2 | 6 | 300 |
    | 30-48 | ±50 | ±65 | ≤60 | ±2 | 6 | 300 |
    频率范围:
    - 24至29.99 MHz:±35 ppm (-40至+125℃)
    - 30至48 MHz:±65 ppm (-40至+125℃)
    负载电容:
    - 6 pF
    驱动功率:
    - 最大300 μW
    其他参数:
    - 终端数量:1, 3: 输入/输出;2, 4: 无连接

    产品特点和优势


    唯一的粒子筛选方法
    Murata独有的粒子筛选过程能够检测并防止由无机颗粒引起的振荡失败。此外,由于Murata的晶片单元设计,湿度不会影响振荡特性,因此不需要额外的干燥处理。
    高性能和经济性
    - 小型化设计:体积仅为2.0×1.6×0.7mm,适用于空间受限的应用。
    - 高频率稳定性:能够在宽广的温度范围内保持优异的频率稳定性。
    - 成本效益:经济可靠的封装设计,适用于批量生产需求。
    优化的温度特性
    通过独特的结构设计,该晶体单元在宽温度范围内的频率漂移特性得到了显著改善。例如,在24.0000MHz和48.0000MHz的情况下,即使温度变化剧烈,频率漂移依然能保持在合理范围内。

    应用案例和使用建议


    应用案例
    - 高级驾驶辅助系统(ADAS):用于相机和传感器ECU、图像处理及紧急制动辅助ECU。
    - 车载网络系统:支持以太网、FlexRay、CAN(CAN-FD)和网关ECU。
    - 动力总成和其它应用:发动机、自动变速箱(AT)、电动助力转向(EPS)和车身稳定控制(ESC)等。
    使用建议
    - 环境适应性:确保安装环境在规定的工作温度范围内,以保证其最佳性能。
    - 布线设计:遵循推荐的焊盘图案,以获得良好的焊接效果。
    - 电源管理:控制驱动功率在最大值内,以延长使用寿命。

    兼容性和支持


    - 兼容性:本产品适用于多种标准和协议,包括以太网、FlexRay、CAN(CAN-FD)和NFC等,便于集成到不同的系统中。
    - 支持服务:Murata提供详尽的技术文档和支持,帮助用户了解产品特性和安装步骤。更多详细信息可通过访问Murata官方网站获取。

    常见问题与解决方案


    常见问题
    1. 如何选择合适的频率?
    2. 如何避免振荡失败?
    解决方案
    1. 频率选择:根据应用需求选择相应的频率。频率越低,稳定性越高,但响应速度较慢。
    2. 避免振荡失败:确保正确筛选粒子并遵循推荐的焊接工艺,减少外界干扰因素的影响。

    总结和推荐


    总体而言,Murata Crystal Unit (XRCGB-F-A Series) 是一款非常出色的小型高性能晶体单元,具备出色的频率稳定性和宽温度范围适应能力。它尤其适合应用于汽车电子系统,如ADAS和车载网络等关键模块中。该产品不仅在技术上达到了高标准,而且在可靠性方面也有卓越表现。我们强烈推荐将其用于要求苛刻的应用场合,尤其是需要长期稳定工作的汽车电子系统。

XRCGB24M000F3A00R0参数

参数
等效串联电阻 120Ω
频率 24MHz
驱动电平 300μW
负载电容 6pF
频率稳定性 ±35ppm
频率容差 ±30ppm
长*宽*高 2mm*1.6mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB24M000F3A00R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB24M000F3A00R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB24M000F3A00R0 XRCGB24M000F3A00R0数据手册
