XRCGB32M000FAP11R0

产品分类: 无源晶振
产品描述: 6pF 32MHz 70Ω 150μW 贴片安装 2mm(长度)*1.6mm(宽度)
供应商型号: XRCGB32M000FAP11R0
供应商: 国内现货
标准整包数: 3000

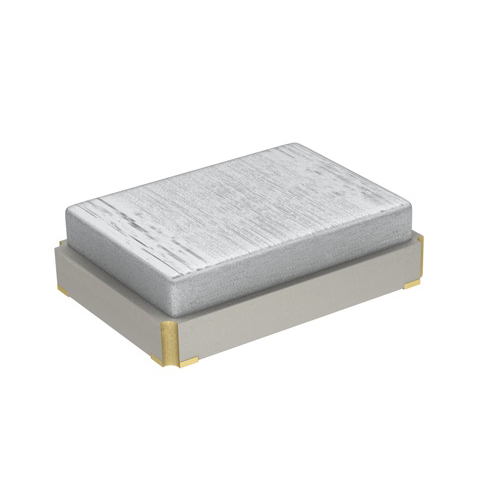

MURATA MANUFACTURING 无源晶振 XRCGB32M000FAP11R0

XRCGB32M000FAP11R0概述

    XRCGB32M000FAP11R0 晶体单元技术手册

    产品简介


    XRCGB32M000FAP11R0 是来自 Murata Manufacturing Co., Ltd 的晶体单元。该产品具有小型封装和高精度频率的特点,适用于需要高精度谐振器的应用场合。它广泛应用于通信时钟(如S-ATA和USB2.0)等领域,为电子设备提供了可靠的时钟信号源。

    技术参数


    | 参数名称 | 具体数值 |

    | 产品类型 | 晶体单元 |
    | 系列 | XRCGB |
    | 类型 | HCR2016 |
    | 频率 | 32.0000 MHz |
    | 频率容差 | ±25 ppm (最大值) |
    | 工作温度范围 | -30°C 至 85°C |
    | 温度漂移量 | ±20 ppm (最大值) |
    | 年龄化频率偏移 | ±5 ppm (最大值)/年 |
    | 等效串联电阻 (ESR) | 70 Ω (最大值) |
    | 驱动级 (DL) | 150 μW (最大值 300 μW) |
    | 负载电容 (Cs) | 6 pF |
    | 封装形式 | SMD |
    | 尺寸 | 2.0 mm x 1.6 mm x 0.7 mm |

    产品特点和优势


    1. 高精度频率:XRCGB32M000FAP11R0 的频率稳定性极高,满足高精度谐振器的要求。
    2. 超小尺寸:该产品的尺寸仅为 2.0 x 1.6 x 0.7 mm,能够显著减少电路板的占用空间。
    3. 环保设计:该产品符合RoHS标准,采用无铅工艺,适应日益严格的环保要求。
    4. 卓越的性能:基于 Murata 先进的封装技术和高品质石英晶片元件,确保了优异的产品性能和可靠性。

    应用案例和使用建议


    应用场景
    - 通信设备:适用于 SATA 和 USB2.0 接口的通信时钟信号源。
    - 消费电子产品:适用于各种消费电子产品中需要高精度时钟信号的场合。
    使用建议
    - 在使用前,请确认具体的设计参数和应用需求,以确保最佳的性能表现。
    - 考虑到温度特性的影响,在极端环境下使用时需注意温度补偿措施。

    兼容性和支持


    该产品与其他电子元器件或设备的兼容性良好。Murata 公司提供了全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不稳定 | 检查电路连接是否正确,确保电源稳定。 |
    | 产品寿命短 | 确保操作环境温度和湿度在规定范围内。 |
    | 驱动级过高 | 调整驱动级至建议值。 |

    总结和推荐


    XRCGB32M000FAP11R0 晶体单元凭借其紧凑的封装、高精度的频率和优异的环境适应性,在高精度时钟信号应用领域表现出色。无论是通信设备还是消费电子产品,该产品都能提供可靠的时钟信号解决方案。鉴于其卓越的性能和广泛应用,强烈推荐在相关设计中选用此产品。
    请注意,上述数据表可能已经过期,请访问 Murata Manufacturing Co., Ltd 官方网站下载最新的产品资料。

XRCGB32M000FAP11R0参数

参数
负载电容 6pF
频率稳定性 -
频率容差 -
等效串联电阻 70Ω
频率 32MHz
驱动电平 150μW
长*宽*高 2mm(长度)*1.6mm(宽度)
安装方式 贴片安装
包装方式 卷带包装

XRCGB32M000FAP11R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB32M000FAP11R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB32M000FAP11R0 XRCGB32M000FAP11R0数据手册

XRCGB32M000FAP11R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
