XRCGB26M000F1S2BR0

产品分类: 无源晶振

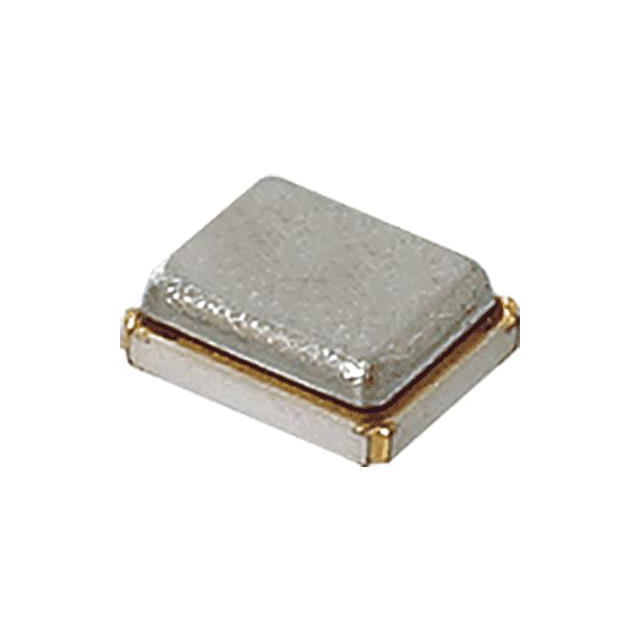

产品描述: Murata 石英晶体谐振器, 26MHz, 贴片安装, 4引脚, 6pF负载, 2.0 x 1.6 x 0.7mm
供应商型号: 2365074
供应商: 海外现货
标准整包数: 5
MURATA MANUFACTURING 无源晶振 XRCGB26M000F1S2BR0

XRCGB26M000F1S2BR0概述

    文章标题:株式会社村田制作所晶体单元技术手册

    产品简介


    株式会社村田制作所(Murata Manufacturing Co., Ltd.)生产的晶体单元,型号为XRCGB26M000F1S2BR0,专用于微处理器的时间基准振荡电路。其标准频率为26.0000MHz,尺寸小巧,仅为2.0 x 1.6mm。此晶体单元以其稳定的性能和可靠的工作特性,在众多电子设备中得到广泛应用,特别是在需要高精度时钟信号的系统中表现优异。

    技术参数


    - 操作温度范围:-30°C至+85°C
    - 储存温度范围:-55°C至+85°C
    - 驱动功率:最大300μW
    - 直流电压:最大6V
    - 交流电压:最大15Vp-p
    - 耐电压:直流电压最大100V(持续时间最多5秒)
    - 公称频率:26.0000MHz
    - 频率容差:±10ppm(初始值内)
    - 频率温度依存性:±10ppm(初始值内)(-30°C至+85°C)
    - 频率老化:每年±2ppm以内
    - 等效串联电阻:最大60Ω
    - 绝缘电阻:最小500MΩ(施加直流电压10V)
    - 负载电容:6.0pF

    产品特点和优势


    该晶体单元的主要优势在于其稳定性和可靠性。它能在广泛的温度范围内保持稳定的频率输出,并具有出色的频率容差和老化特性。其结构设计采用金属帽盖和氧化铝基板结合的方式,保证了在极端条件下的物理稳定性和电气性能。此外,它还通过了多项机械和环境测试,如耐热冲击、振动测试、高低温测试等,确保了其在不同应用场景中的适用性和可靠性。

    应用案例和使用建议


    晶体单元适用于多种类型的微处理器和其他需要精确时钟信号的应用场景,例如移动通信设备、汽车电子控制系统、工业自动化设备等。使用时应注意,要根据具体应用需求选择合适的电路设计,并确保遵循推荐的焊接工艺,以避免任何潜在的热应力损害。对于需要极高可靠性的应用,如医疗设备、航空航天等,应额外添加安全措施,以应对潜在的故障风险。

    兼容性和支持


    晶体单元的设计符合行业标准,可以与其他常见的电子元器件和设备无缝兼容。厂商提供详尽的技术支持,包括详细的技术文档、产品认证信息和客户支持服务,以确保客户能够充分利用其高性能特性。

    常见问题与解决方案


    1. 问题:在焊接过程中出现焊锡溢出。
    - 解决方案:调整焊接温度曲线,确保焊锡膏厚度适中,控制焊接时间不超过推荐值。
    2. 问题:频率稳定性不佳。
    - 解决方案:检查焊接质量,确保焊接无误,且环境温度和湿度符合规范。
    3. 问题:出现异响或停振现象。
    - 解决方案:确认电路设计正确,且没有过多的机械压力影响到晶体单元。

    总结和推荐


    总体而言,株式会社村田制作所的XRCGB26M000F1S2BR0晶体单元在稳定性和可靠性方面表现出色,是广泛应用于各类微处理器和其他需要精确时钟信号的设备的理想选择。然而,考虑到其特定的应用要求,建议在实施前对目标应用进行充分的评估,并严格遵守安装和使用指南。对于那些需要极高可靠性的应用场景,应考虑添加适当的故障保护机制。对于大多数常规应用,这款晶体单元无疑是一个非常可靠的选择。

XRCGB26M000F1S2BR0参数

参数
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 60Ω
频率 26MHz
驱动电平 -
负载电容 6pF
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB26M000F1S2BR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB26M000F1S2BR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB26M000F1S2BR0 XRCGB26M000F1S2BR0数据手册

XRCGB26M000F1S2BR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
