XRCGB48M000F4M00R0

产品分类: 无源晶振
产品描述: 6pF ±45ppm ±40ppm 48MHz 100Ω 贴片安装 2mm*1.6mm*700μm
供应商型号: 11M-D-XRCGB48M000F4M00R0
供应商: 云汉优选
标准整包数: 1

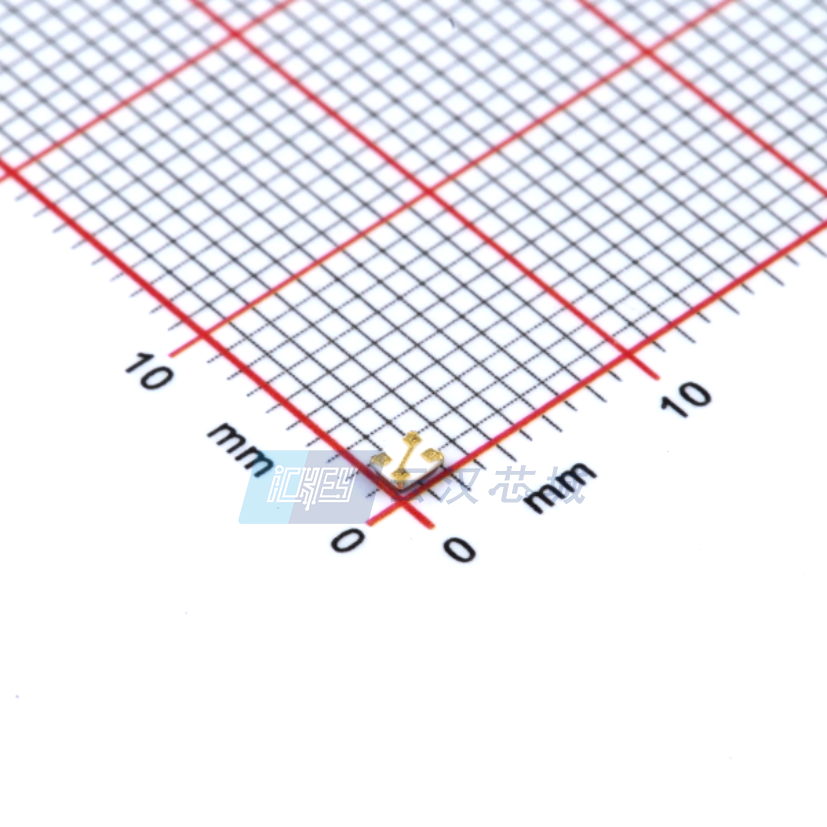

MURATA MANUFACTURING 无源晶振 XRCGB48M000F4M00R0

XRCGB48M000F4M00R0概述

    XRCGB系列晶体单元技术手册

    1. 产品简介


    本产品是XRCGB系列晶体单元,主要用于消费类电子设备。此类晶体单元具有体积小巧(2.0x1.6mm)的特点,能够兼容RoHS指令(第3阶段)。其主要功能是提供高精度的时钟信号,适用于个人计算机、视觉设备以及小型便携式设备中。

    2. 技术参数


    以下是XRCGB系列晶体单元的技术规格:
    | 频率 (MHz) | 频率容差 (±ppm) | 等效串联电阻 (ohm) | 温度稳定性 (±ppm) | 驱动级别 (μW) | 负载电容 (pF) |
    |
    | 24.0000 | ±30/±25 | ≤150 | ±30/-20 to +85°C| ≤300 | 6 |
    | 25.0000 | ±30/±25 | ≤150 | ±25/-10 to +70°C| ≤300 | 6 |
    | 26.0000 | ±30/±25 | ≤150 | ±30/-20 to +85°C| ≤300 | 6 |
    | 27.0000 | ±30/±25 | ≤150 | ±25/-10 to +70°C| ≤300 | 6 |
    | 30.0000 | ±30/±25 | ≤100 | ±30/-20 to +85°C| ≤300 | 6 |
    注:具体频率容差取决于不同的频率和温度范围。

    3. 产品特点和优势


    - 小巧尺寸:2.0x1.6mm的小型封装使得其易于安装,适用于空间受限的应用场合。
    - 环保合规:符合RoHS指令(第3阶段),确保无害环境且适用于绿色制造。
    - 高精度和稳定性:优秀的频率稳定性和低漂移能力,确保在不同环境下的精确时钟信号输出。
    - 广泛的应用范围:适用于各种消费类电子产品,如个人电脑、视觉设备及小型便携式设备。

    4. 应用案例和使用建议


    - 应用案例:
    - 个人电脑:用于主板上的时钟发生器,确保稳定的系统时钟信号。
    - 视觉设备:例如数字相机,用于驱动图像处理电路的时钟信号。
    - 小型便携式设备:例如移动电话和平板电脑,用于内部的各种控制和通信功能。
    - 使用建议:
    - 设计建议:建议采用制造商推荐的焊盘图案进行安装,以确保最佳电气连接和机械稳定性。
    - 操作注意事项:请务必遵循手册中的存储、操作、焊接、安装和处理的说明,以避免损坏产品。

    5. 兼容性和支持


    - 兼容性:该系列产品支持S-ATA、USB2.0(高速)和USB3.0(超级速度)接口。
    - 支持:制造商提供了详细的技术文档和支持服务,确保客户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - Q1:如何正确存储晶体单元?
    - A1:请确保存放在干燥通风的地方,避免暴露在高温、潮湿环境中。具体要求请参考手册中的详细说明。
    - Q2:如何确保正确的安装方法?
    - A2:请严格按照推荐的焊盘图案进行安装,以确保良好的电气连接和机械稳定性。
    - Q3:如何检查晶体单元的工作状态?
    - A3:可以使用万用表或频谱仪测量其频率和负载电容,确保其符合标准。

    7. 总结和推荐


    总结:XRCGB系列晶体单元凭借其小巧尺寸、高精度和环保特性,在多种消费类电子设备中表现出色。其出色的频率稳定性和广泛的适用范围使其成为众多应用的理想选择。
    推荐:鉴于其优越的性能和广泛的适用性,强烈推荐在需要高精度时钟信号的消费类电子设备中使用XRCGB系列晶体单元。

XRCGB48M000F4M00R0参数

参数
频率容差 ±45ppm
等效串联电阻 100Ω
频率 48MHz
驱动电平 -
负载电容 6pF
频率稳定性 ±40ppm
长*宽*高 2mm*1.6mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB48M000F4M00R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB48M000F4M00R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB48M000F4M00R0 XRCGB48M000F4M00R0数据手册

XRCGB48M000F4M00R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.4027
100+ ¥ 1.2023
300+ ¥ 1.052
1000+ ¥ 0.8859
5000+ ¥ 0.8416
库存: 258
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 14.02
