XRCGB26M000F1S1LR0

产品分类: 无源晶振
产品描述: 7pF ±10ppm ±10ppm 26MHz 60Ω 贴片安装 2mm*1.6mm*700μm
供应商型号: XRCGB26M000F1S1LR0
供应商: 国内现货
标准整包数: 3000

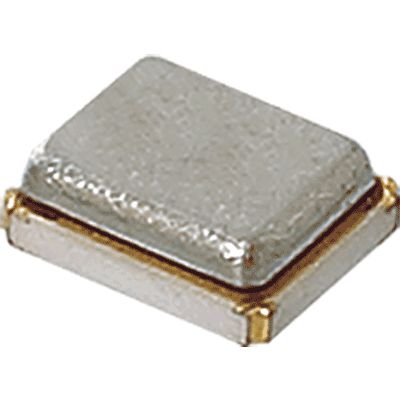

MURATA MANUFACTURING 无源晶振 XRCGB26M000F1S1LR0

XRCGB26M000F1S1LR0概述


    产品简介


    产品名称:晶振单元
    型号:XRCGB26M000F1S1LR0
    频率:26.0000MHz
    尺寸:2.0 x 1.6mm
    这款晶体振荡器主要应用于微处理器时钟电路中。其典型用途包括作为微计算机的时间基准振荡器。在使用前,如果计划将其用于其他特定的应用场合,建议联系制造商进行咨询。

    技术参数


    - 频率:26.0000MHz
    - 频率公差:±10ppm
    - 频率温度依存性:±10ppm(-30至+85°C)
    - 频率老化率:±2ppm/年
    - 等效串联电阻:≤60Ω
    - 绝缘电阻:≥500MΩ(施加直流10V)
    - 负载电容:7.0pF
    - 工作温度范围:-30至+85°C
    - 存储温度范围:-55至+85°C
    - 驱动功率:≤300μW
    - 最大直流电压:6V

    产品特点和优势


    这款晶体振荡器具有以下显著的特点和优势:
    - 高精度:频率公差仅为±10ppm,频率稳定性极佳。
    - 宽工作温度范围:能够在极端温度环境下稳定工作,适用于多种严苛环境。
    - 低功耗:驱动功率仅为300μW,适合对功耗要求高的应用场合。
    - 长寿命:频率老化率仅±2ppm/年,保证长期使用下的性能稳定。
    - 高可靠性:通过多项机械和环境测试,确保在各种条件下仍能可靠运行。

    应用案例和使用建议


    应用案例:
    - 微处理器时钟电路:由于其高精度和宽工作温度范围,该振荡器广泛应用于各种微处理器系统中,作为时钟信号的精确源。
    使用建议:
    - 在安装过程中,请采用推荐的焊接条件(如温度和时间),以确保良好的电气连接。
    - 避免在潮湿、尘埃较多的环境中存放,以防损坏和性能退化。
    - 在使用时,确保电路条件匹配,以避免不规则或停止振荡现象的发生。

    兼容性和支持


    - 兼容性:该振荡器可广泛应用于多种电子设备和电路板设计中,但建议在特定应用之前与制造商确认其适用性。
    - 技术支持:Murata Manufacturing Co., Ltd. 提供详尽的技术文档和支持,确保客户能够正确使用和安装该产品。

    常见问题与解决方案


    1. 问题:如何测量频率?
    - 解决方案:频率测量需使用网络分析仪(例如S&A 250B)和第4-1图所示的电路。
    2. 问题:如何处理不当的机械冲击?
    - 解决方案:尽量避免对产品施加过大的机械冲击,否则可能导致产品损坏。
    3. 问题:如何判断产品的使用寿命?
    - 解决方案:一般而言,产品的使用寿命受温度和存储条件影响较大,建议按照制造商提供的指导条件进行存储和使用。

    总结和推荐


    总体来看,Murata Manufacturing Co., Ltd. 的这款晶体振荡器以其高精度、宽工作温度范围、低功耗和高可靠性等显著特点,在微处理器和电子控制系统中表现卓越。建议所有需要高精度时钟信号的项目都考虑使用此款产品。对于需要特殊用途的产品,建议在使用前与制造商详细沟通,确保最佳应用效果。

XRCGB26M000F1S1LR0参数

参数
等效串联电阻 60Ω
频率 26MHz
驱动电平 -
负载电容 7pF
频率稳定性 ±10ppm
频率容差 ±10ppm
长*宽*高 2mm*1.6mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB26M000F1S1LR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB26M000F1S1LR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB26M000F1S1LR0 XRCGB26M000F1S1LR0数据手册

XRCGB26M000F1S1LR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
