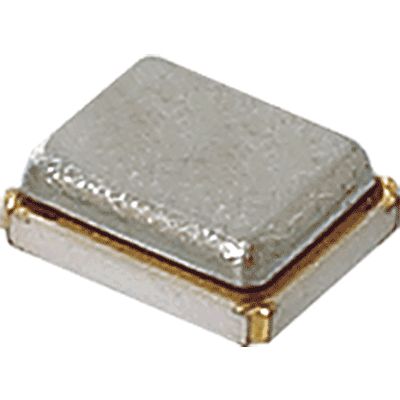

XRCGB32M000F1SBCR0

产品分类: 无源晶振
产品描述: Murata 石英晶体谐振器, 32MHz, 贴片安装, 4引脚, 10pF负载, 2.0 x 1.6 x 0.7mm
供应商型号: XRCGB32M000F1SBCR0
供应商: 国内现货
标准整包数: 3000
MURATA MANUFACTURING 无源晶振 XRCGB32M000F1SBCR0

XRCGB32M000F1SBCR0概述


    产品简介


    产品类型
    本次介绍的产品为Murata Manufacturing Co.,Ltd.生产的晶体单元,型号为XRCGB32M000F1SBCR0。该产品具备频率为32.0000MHz,尺寸为2.0 x 1.6mm的特点。
    主要功能
    此晶体单元主要用于微处理器等设备中的时钟发生电路,用于产生稳定的时基信号。它能够提供准确的时间基准,以保证系统的正常运行。
    应用领域
    晶体单元广泛应用于各种微控制器、计时器和频率合成器等设备中。具体应用场景包括但不限于移动设备、通信设备、工业控制设备、汽车电子系统以及医疗设备等。

    技术参数


    规格与性能
    - 公称频率: 32.0000MHz
    - 频率容差: ±10ppm(最大值)
    - 频率温度依赖性: ±20ppm(最大值),覆盖范围从-40到+105°C
    - 频率老化率: ±2ppm/年(最大值)
    - 等效串联电阻: 50Ω(最大值)
    - 绝缘电阻: ≥500MΩ(最小值,施加10V DC电压时)
    - 负载电容: 10.0pF
    工作环境
    - 操作温度范围: -40至+105°C
    - 存储温度范围: -55至+105°C
    - 驱动功率: ≤300μW
    - 直流输入电压: ≤6V
    - 交流输入电压: ≤15Vp-p
    - 耐电压: ≤100V,持续时间≤5s

    产品特点和优势


    独特功能和优势
    1. 高稳定性: 该晶体单元具有高精度和稳定的频率输出,适合需要高精度时基的应用场合。
    2. 宽温度范围: 在极端的环境温度条件下仍能保持良好的性能,适用于广泛的工业应用。
    3. 可靠性高: 经过严格测试,确保其在各种恶劣环境下仍然能够稳定工作,使用寿命长。
    4. 小型封装: 体积小巧,便于集成到各种便携式设备中。
    市场竞争力
    该产品在同类产品中表现出色,不仅在性能上具有显著优势,而且在制造工艺方面也达到了较高的标准,是市场上值得信赖的选择。

    应用案例和使用建议


    实际使用场景
    根据技术手册,该晶体单元被广泛应用于各种微处理器和频率合成器中。例如,在智能手表、智能手机、计算机主板和车载电子设备等产品中均有应用。
    使用建议
    为了确保最佳性能,请遵循以下建议:
    - 正确焊接: 使用推荐的焊锡材料和焊锡条件,确保焊接质量和可靠性。
    - 环境考虑: 尽量避免暴露于极端温度和湿度变化较大的环境中,以免影响其稳定性。
    - 安装位置: 避免将信号线或接地层置于压电单元的下方,以免造成不必要的干扰。

    兼容性和支持


    兼容性
    该产品设计用于多种焊接工艺,如回流焊接和手工焊接。推荐使用的焊锡材料为含银的无铅焊锡(Sn-3.0Ag-0.5Cu)。
    支持和维护
    Murata公司为用户提供详细的技术文档和应用指南,同时也提供相关的技术支持服务。用户可以联系Murata公司的客服获取进一步的支持信息。

    常见问题与解决方案


    问题及解决方案
    1. 问题: 频率不稳定
    - 解决方案: 检查焊接质量,确保焊接过程中没有过度加热导致频率漂移。

    2. 问题: 容易损坏
    - 解决方案: 使用正确的焊接技术和工具,避免机械冲击,严格按照手册中的操作指引进行安装和调试。
    3. 问题: 长期储存后焊接效果变差
    - 解决方案: 在储存前确认焊接材料的质量,并且在超过储存期限后重新测试焊接效果。

    总结和推荐


    产品评价
    综上所述,该晶体单元在多个方面均表现出色,特别适合对稳定性和精度要求较高的应用场合。它的高可靠性、良好的温度适应性以及宽泛的工作环境范围使得它成为市场上不可或缺的重要组件。
    是否推荐
    综上所述,我们强烈推荐使用Murata Manufacturing Co.,Ltd.生产的XRCGB32M000F1SBCR0晶体单元。无论是在稳定性、可靠性和环境适应性方面,该产品都表现出卓越的性能。无论是对于普通消费电子产品还是专业级应用场合,该产品都能够满足大多数需求。

XRCGB32M000F1SBCR0参数

参数
负载电容 10pF
频率稳定性 -
频率容差 -
等效串联电阻 50Ω
频率 32MHz
驱动电平 -
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB32M000F1SBCR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB32M000F1SBCR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB32M000F1SBCR0 XRCGB32M000F1SBCR0数据手册

XRCGB32M000F1SBCR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
