首页  >  产品百科  >  XRCPB24M000F3M00R0

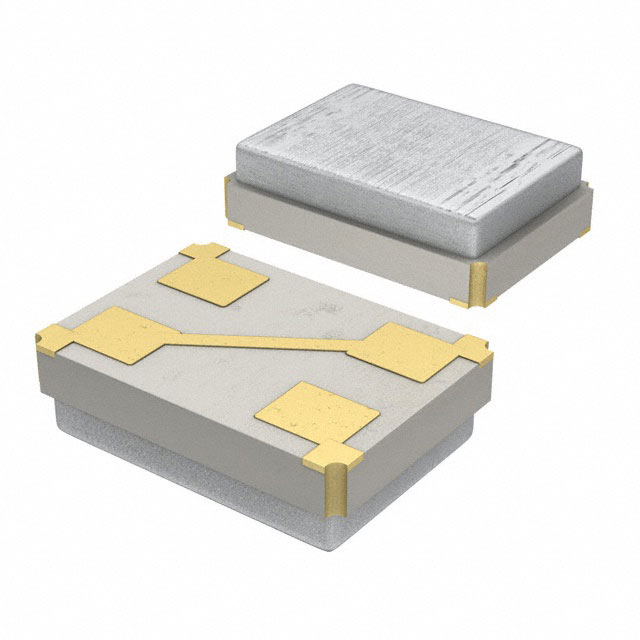

XRCPB24M000F3M00R0

产品分类: 无源晶振
产品描述: 6pF 30 ppm ±40ppm 24MHz 150Ω 300μW 贴片安装 2mm*1.6mm*450μm
供应商型号: SYE-XRCPB24M000F3M00R0
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 无源晶振 XRCPB24M000F3M00R0

XRCPB24M000F3M00R0概述

    电子元器件产品技术手册解析
    本文将深入介绍Murata Manufacturing Co., Ltd.的产品XRCPB24M000F3M00R0,涵盖其基本特性、技术规格、产品特点和优势、应用场景以及维护信息等。

    1. 产品简介


    XRCPB24M000F3M00R0是一款晶体单元(Crystal Unit),适用于高频应用。它采用小尺寸封装设计,实现高精度频率输出,广泛应用于消费类电子产品等领域。

    2. 技术参数


    | 参数 | 值 |

    | 产品类型 | 晶体单元(Crystal Unit) |
    | 系列 | XRCPB |
    | 频率 | 24.0000 MHz |
    | 频率容差 | ±30 ppm(最大值) |
    | 工作温度范围 | -30°C至85°C |
    | 温度漂移 | ±40 ppm(最大值) |
    | 年龄化 | ±5 ppm(最大值/年) |
    | 等效串联电阻(ESR) | 150 Ω(最大值) |
    | 驱动级(DL) | 150 μW(最大300 μW) |
    | 负载电容(Cs) | 6 pF |
    | 封装类型 | 表面贴装(SMD) |
    | 外形尺寸 | 2.0 mm x 1.6 mm |

    3. 产品特点和优势


    XRCPB24M000F3M00R0的主要特点是体积小巧、频率精准,适用于对空间要求较高的应用场景,如串行ATA接口(S-ATA)和USB 2.0通讯时钟。此外,该产品符合RoHS标准,无铅,环保可靠。其高度集成的设计可以显著减少印刷电路板上的占用面积,提高装配密度,从而节省空间。

    4. 应用案例和使用建议


    这款晶体单元因其小尺寸和高精度,非常适合用于笔记本电脑、智能手机等移动设备的时钟同步系统中。建议在安装过程中使用自动贴片机进行组装,以确保装配精度和一致性。同时,由于其耐温范围广,适合多种环境条件下的使用。

    5. 兼容性和支持


    根据制造商提供的信息,这款晶体单元在电气特性上表现出色,且具备良好的兼容性。制造商提供技术支持,用户可以联系销售代表或产品工程师获取更多细节和技术支持。同时,用户也可以参考制造商官方网站下载最新的技术文档。

    6. 常见问题与解决方案


    1. 问题:如何确保最佳性能?
    - 解决方案: 确保装配过程中按照正确的工艺流程操作,选择合适的驱动电压,并在适宜的工作温度范围内使用。

    2. 问题:在极端环境下能否正常工作?
    - 解决方案: 虽然该产品具有较宽的工作温度范围,但建议在使用过程中注意环境温度控制,避免长时间暴露于极端温度条件下。

    7. 总结和推荐


    综上所述,XRCPB24M000F3M00R0凭借其小尺寸、高精度和优良的温度特性,在高频通讯设备及消费电子产品领域展现出卓越的应用性能。鉴于其广泛的适用性和较高的性价比,强烈推荐给对空间紧凑型高频设备有需求的用户和开发团队。
    请注意,本手册中的信息可能已过时,请访问制造商官网下载最新版本的资料。

XRCPB24M000F3M00R0参数

参数
驱动电平 300μW
负载电容 6pF
频率稳定性 ±40ppm
频率容差 30 ppm
等效串联电阻 150Ω
频率 24MHz
长*宽*高 2mm*1.6mm*450μm
安装方式 贴片安装
包装方式 卷带包装

XRCPB24M000F3M00R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCPB24M000F3M00R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCPB24M000F3M00R0 XRCPB24M000F3M00R0数据手册

XRCPB24M000F3M00R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
