XRCGB26M000F1SBCR0

产品分类: 无源晶振
产品描述: Murata 石英晶体谐振器, 26MHz, 贴片安装, 4引脚, 10pF负载, 2.0 x 1.6 x 0.7mm
供应商型号: XRCGB26M000F1SBCR0
供应商: 国内现货
标准整包数: 3000

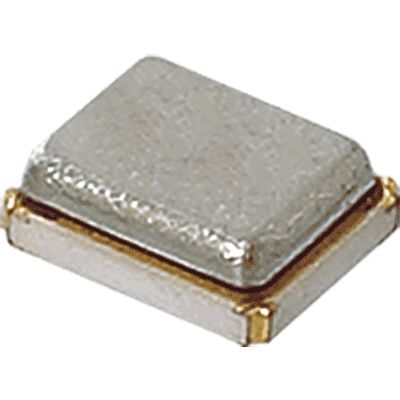

MURATA MANUFACTURING 无源晶振 XRCGB26M000F1SBCR0

XRCGB26M000F1SBCR0概述

    Murata Manufacturing Co., Ltd. XRCGB26M000F1SBCR0 晶体单元技术手册概述

    1. 产品简介


    Murata Manufacturing Co., Ltd. 的XRCGB26M000F1SBCR0是一款尺寸为2.0 x 1.6毫米的小型晶体单元,专用于微处理器的时钟发生电路中。这种高精度频率振荡器广泛应用于通信设备、计算系统、物联网(IoT)设备等对时间精度要求高的领域。

    2. 技术参数


    - 频率: 26.0000MHz
    - 频率容差: ±10ppm以内
    - 频率温度依赖性: ±20ppm以内(-40至+105°C)
    - 频率老化: ±2ppm/年内
    - 等效串联电阻 (ESR): ≤60Ω
    - 负载电容: 10.0pF
    - 操作温度范围: -40°C 至 +105°C
    - 保存温度范围: -55°C 至 +105°C

    3. 产品特点和优势


    XRCGB26M000F1SBCR0晶体单元以其出色的频率稳定性、紧凑的设计和高可靠性著称。这些特点使得它非常适合那些对时间和频率要求严格的应用场景,如高速通信系统、精密仪器仪表等。

    4. 应用案例和使用建议


    应用案例:
    - 通信系统中的时钟同步
    - 工业自动化控制系统的精确计时
    使用建议:
    - 在安装过程中需遵循推荐的焊接条件,以确保最佳性能。
    - 由于该产品不是气密结构,在清洗和涂覆树脂涂层时需要特别小心,以免影响电气和机械性能。

    5. 兼容性和支持


    XRCGB26M000F1SBCR0晶体单元采用标准封装,易于与多种电路板集成。Murata公司提供详尽的技术文档和应用支持,帮助用户顺利完成安装并确保性能稳定。

    6. 常见问题与解决方案


    常见问题:
    - 发生振荡异常(异常振荡或停止)
    - 安装过程中过大的机械冲击导致损坏
    解决方案:
    - 确认安装电路条件,避免异常振荡或停止。
    - 安装前应对使用设备进行严格的评估测试,以减少机械冲击造成的损害。

    7. 总结和推荐


    总的来说,XRCGB26M000F1SBCR0晶体单元是一款高性能、高可靠性的振荡器,适用于各种高精度时序需求的应用场景。对于那些要求长期稳定性、高频率精度的客户而言,这款产品是理想的选择。强烈推荐在需要高精度时钟信号的系统中使用此产品。

XRCGB26M000F1SBCR0参数

参数
频率稳定性 ±20ppm
频率容差 ±10ppm
等效串联电阻 60Ω
频率 26MHz
驱动电平 -
负载电容 10pF
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB26M000F1SBCR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB26M000F1SBCR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB26M000F1SBCR0 XRCGB26M000F1SBCR0数据手册

XRCGB26M000F1SBCR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.8464
6000+ ¥ 0.817
9000+ ¥ 0.8022
15000+ ¥ 0.7949
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 2539.2
直接购买
加入购物车
