0467651301

产品分类: USB/DVI/HDMI 连接器
厂牌: MOLEX
产品描述: 30V HDMI-Micro 1 19 插头 水平安装,贴片安装,通孔安装 6.5mm*2.8956mm*7.5mm
供应商型号: 0467651301
供应商: 国内现货
标准整包数: 1

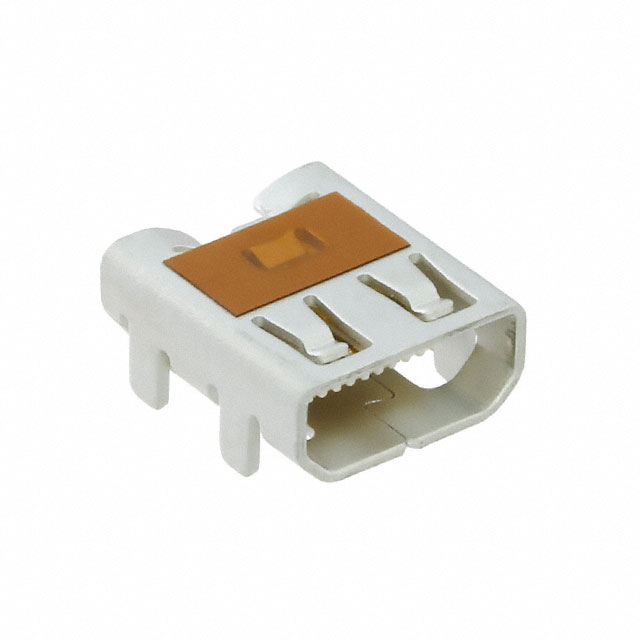

MOLEX USB/DVI/HDMI 连接器 0467651301

0467651301概述

    # 产品技术手册:0.40mm Pitch Micro HDMI连接器

    1. 产品简介


    基本介绍
    本产品是一款0.40mm间距的微型HDMI连接器,型号为467651301。它属于I/O连接器系列,主要用于实现板到板之间的连接。这款连接器具备直角插座设计,采用表面贴装技术(SMT)安装方式,并配有通孔固定耳片和聚酰亚胺胶带便于自动贴装。产品适用于各种消费电子设备,如高清电视、笔记本电脑和多媒体设备。
    应用领域
    - 消费电子产品
    - 高清显示设备
    - 音视频传输系统
    - 多媒体终端设备

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 电路数 | 19 |
    | 电压范围 | 最大30V |
    | 电流范围 | 最大0.8A |
    | 键位与锁定 | 支持键位对齐,锁紧机制 |
    | 端子镀层 | 插配端镀金0.381μm,焊接端镀金0.051μm |
    | 熔融性 | UL 94V-0 |
    | 接触镀层材质 | 金 |
    | 信号针脚 | 2行 |
    | 镀层最小厚度 | 插配端 0.381μm |
    焊接端 0.051μm |
    | 接触材料 | 铜合金 |
    | 连接器主体材料 | 高温热塑树脂 |
    | 额定温度范围 | -40°C 至 +85°C |
    | 极化设计 | 支持极化 |
    | 端口数 | 1个 |
    | 表面处理 | 贴装技术 |

    3. 产品特点和优势


    - 高密度设计:0.40mm的超小间距使得连接器能够在有限空间内实现高密度布线,适合于紧凑型消费电子设备的设计。
    - 抗干扰能力:全屏蔽设计,确保信号传输过程中不会受到外界电磁干扰的影响。
    - 优异的可靠性:金镀层接触材料提供长期稳定的电连接,铜合金材料的刚性确保插拔操作的稳定性和耐用性。
    - 符合多项标准:满足中国RoHS、欧盟RoHS、IPC-1752A Class C和Class D、IEC-62474等多种国际环保标准和行业规范。

    4. 应用案例和使用建议


    应用案例
    - 高清电视、笔记本电脑和多媒体播放器等设备的内部连接。
    - 便携式设备之间的音视频信号传输。
    使用建议
    - 在实际安装时,建议使用自动贴装设备以提高生产效率和组装精度。
    - 由于采用全屏蔽设计,务必确保接地端连接可靠,以增强电磁兼容性。
    - 安装前请仔细检查插头和插座是否对准,避免错插损坏连接器。

    5. 兼容性和支持


    - 该连接器完全兼容标准HDMI 1.4 Type D接口规范,可直接替代原有连接器进行升级。
    - 供应商提供了详细的电气性能测试报告和环境适应性测试报告,以证明产品的稳定性。
    - 产品附带了全面的技术文档和支持服务,确保用户能够顺利集成和使用。

    6. 常见问题与解决方案


    1. 连接器无法正确插入
    - 解决方法:检查插头和插座是否完全对齐,必要时可调整接触位置。
    2. 信号传输不稳定
    - 解决方法:确认焊接质量良好且屏蔽接地良好,必要时更换新的连接器以确保信号传输稳定性。
    3. 接触不良
    - 解决方法:更换新的连接器,注意检查是否有异物污染或变形现象。

    7. 总结和推荐


    综合评估
    此款0.40mm间距的微小型HDMI连接器以其高密度设计、出色的抗干扰能力和可靠的工作表现脱颖而出,尤其适合应用于需要在有限空间内实现高效信号传输的消费电子设备中。它不仅符合国际环保标准,而且提供了详尽的技术文档和支持服务,大大降低了用户的集成风险。
    结论
    鉴于上述优点,强烈推荐在需要高密度和高可靠性连接的应用场合中使用这款连接器。无论是对于消费电子产品制造商还是工程设计团队来说,这款连接器都是一个理想的选择。

0467651301参数

参数
规格 -
额定电压 30V
端口数 1
触头数量 19
类型 HDMI-Micro
公母头 插头
长*宽*高 6.5mm*2.8956mm*7.5mm
安装方式 水平安装,贴片安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

0467651301厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0467651301数据手册

厂牌 PDF简要描述 下载
MOLEX USB/DVI/HDMI 连接器 MOLEX 0467651301 0467651301数据手册
