732520091

产品分类: 同轴连接器(RF)
厂牌: MOLEX
产品描述: Molex 超小型同轴连接器母头 同轴连接器, 表面, 压接或压缩端接
供应商型号: 2659419
供应商: 海外现货
标准整包数: 3

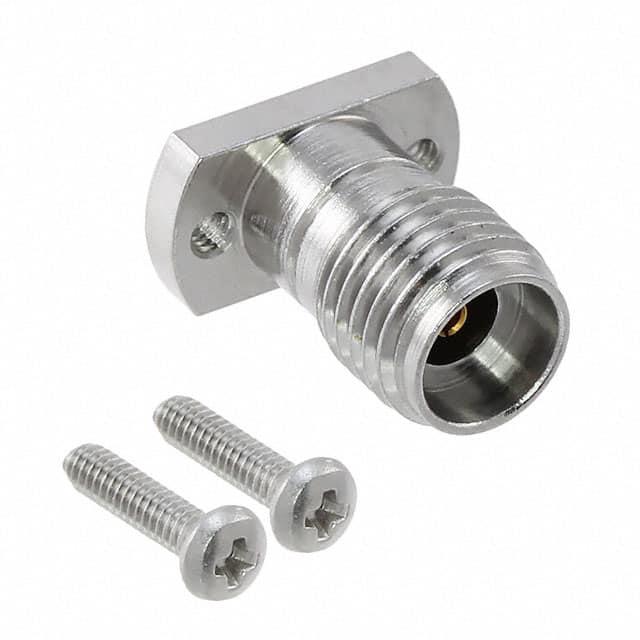

MOLEX 同轴连接器(RF) 732520091

732520091概述

    2.92mm PCB Jack 技术手册

    产品简介


    2.92mm PCB Jack(型号:2.92-JR/F, EWR-10959-A)是一种适用于PCB(印刷电路板)的高性能射频连接器。该产品主要用于高频信号传输领域,广泛应用于无线通信设备、航空航天、军事雷达系统以及高端消费电子产品等。其紧凑的设计和可靠的性能使其成为多种应用的理想选择。

    技术参数


    - 工作频率范围:DC 至 65 GHz
    - 额定电流:1.0 A
    - 电压耐受能力:100 Vrms
    - 阻抗匹配:50Ω
    - 接触电阻:最大 1mΩ
    - 插入损耗:典型值为 0.2 dB (40 GHz)
    - 反射损耗:最小值为 25 dB (40 GHz)
    - 耐久性:≥ 500 次插拔
    - 工作温度范围:-65°C 至 +150°C
    - 绝缘电阻:≥ 500 MΩ @ 500 VDC
    - 螺纹规格:-080 UNF-2A 和 1/4-36 UNS-2A
    - 安装方式:焊接安装

    产品特点和优势


    - 高可靠性:经过严格的测试验证,确保在恶劣环境下仍能正常工作。
    - 低插入损耗:采用高性能材料和精密工艺制造,减少信号传输过程中的损耗。
    - 宽工作温度范围:适用于极端温度条件下的应用,如军事和航空航天领域。
    - 坚固耐用:设计寿命长,适合频繁插拔的应用场合。
    - 高精度制造:确保每个连接器的一致性和互换性。

    应用案例和使用建议


    应用案例:
    - 无线通信设备:用于手机、基站和无线路由器的射频信号传输。
    - 航空航天:用于卫星通讯系统和飞行器内部的高频信号连接。
    - 军事雷达系统:在雷达天线和接收机之间进行稳定的信号传输。
    使用建议:
    - 在安装过程中要确保接地环和中心触点正确对齐,以避免信号干扰。
    - 使用适当的扭矩工具安装螺纹,以防止损坏连接器。
    - 在高温环境中使用时,应考虑额外的热管理措施,以保持连接器性能稳定。

    兼容性和支持


    该产品可与其他符合标准的射频连接器和设备兼容。制造商提供全面的技术支持和售后服务,包括安装指导、故障排查和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保螺纹安装正确,并使用适当的扭矩工具。 |
    | 信号传输不稳定 | 检查接地环和中心触点的连接是否松动或损坏。 |
    | 高温环境表现不佳 | 考虑使用散热装置或散热片来辅助散热。 |

    总结和推荐


    综上所述,2.92mm PCB Jack(型号:2.92-JR/F, EWR-10959-A)是一款具有高性能、高可靠性和广泛应用范围的射频连接器。其优异的电气性能和坚固耐用的设计使其成为各种高频信号传输应用的理想选择。强烈推荐使用此产品,特别是在需要高性能和可靠性的关键应用场景中。

732520091参数

参数
触头端接 压缩
类型 Female Socket,Jack,Threaded
阻抗 50Ω
外壳颜色 银色
最大频率 40GHz
紧固类型 螺纹
端口数 1
安装方式 法兰安装,螺纹安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

732520091厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

732520091数据手册

厂牌 PDF简要描述 下载
MOLEX 同轴连接器(RF) MOLEX 732520091 732520091数据手册

732520091封装设计

查看详情并下载
Symbol
Footprint
3D Model
