673298021

产品分类: USB/DVI/HDMI 连接器
厂牌: MOLEX
产品描述: 30V USB-A (USB TYPE-A) USB 2.0 1 4 插头 垂直安装,通孔安装
供应商型号: Q-673298021
供应商: 期货订购
标准整包数: 2800
MOLEX USB/DVI/HDMI 连接器 673298021

673298021概述


    产品简介

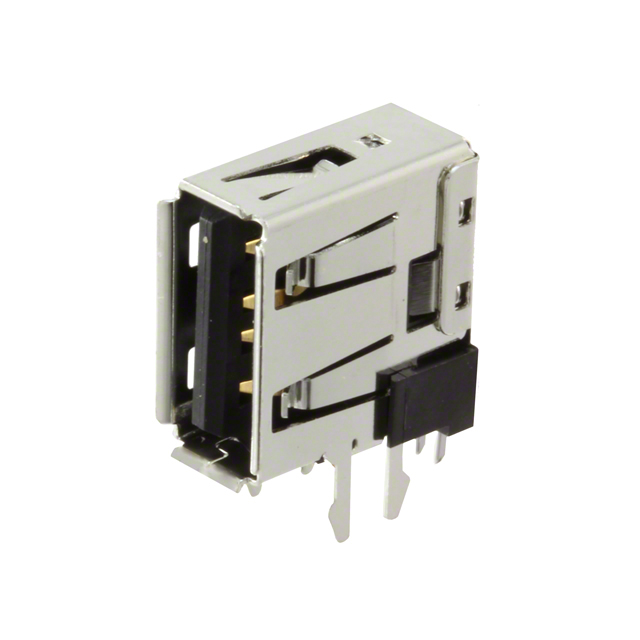

    本文将详细介绍一款高性能的USB I/O连接器——Universal Serial Bus (USB) Shielded I/O Receptacle,型号为673298021。这款连接器属于I/O Connectors系列,主要用于Wire-to-Board的应用场景。它具备屏蔽功能,能够有效防止外部电磁干扰,确保传输信号的稳定性。此外,该连接器采用直角垂直安装方式,可实现标准化安装。主要功能包括支持USB 2.0标准,具有四种电路配置,并带有锁定机制以确保与配对部件稳固连接。

    技术参数


    | 参数 | 规格 |

    | 产品类型 | USB Shielded I/O Receptacle |
    | 主要功能 | 支持USB 2.0,屏蔽设计 |
    | 工作电压 | 未指定 |
    | 工作电流 | 最大1.0A |
    | 接触电阻 | ≤20 mΩ |
    | 工作温度范围 | -40°C至+85°C |
    | 环境适应性 | 阻燃等级94V-0 |
    | 插拔次数 | 1000次以上 |
    | 接口类型 | USB Type A |
    | 推荐PCB厚度 | 1.60mm |
    | 金镀层厚度 | 0.76μm |
    | 终端接口风格 | 通孔式 |

    产品特点和优势


    - 屏蔽设计:该连接器采用了全面的屏蔽设计,有效减少了外部电磁干扰,提高了信号传输的可靠性。
    - 高插拔次数:具备超过1000次的插拔寿命,确保长期稳定运行。
    - 标准化安装:采用直角垂直安装方式,易于标准化安装和布线。
    - 环保材料:采用低卤素材料制造,符合RoHS和REACH法规要求,更加环保安全。
    - 兼容性强:与标准USB Type A插头完美匹配,通用性高。

    应用案例和使用建议


    应用案例
    这款连接器广泛应用于工业自动化、通信设备、计算机周边设备等领域。例如,在工业控制系统中,它可以用于连接传感器和控制器,确保信号传输的可靠性和稳定性;在计算机周边设备中,它可以用于连接键盘、鼠标等外设,提供稳定的USB接口。
    使用建议
    1. 正确安装:在安装时,需注意确保连接器与PCB之间的焊接质量,避免虚焊导致的接触不良问题。
    2. 散热管理:在高密度集成环境中,应考虑散热管理,确保连接器在正常工作温度范围内运行。
    3. 布线规划:在布线过程中,尽量减少线路间的干扰,尤其是要远离强磁场区域,以保证信号传输的稳定性。

    兼容性和支持


    - 兼容性:该连接器与标准的USB Type A插头兼容,可以广泛应用于各种USB设备。
    - 技术支持:供应商提供了详尽的技术文档和支持服务,包括产品规格书、安装指南、常见问题解答等,用户可以通过官网获取相关资源。

    常见问题与解决方案


    1. 问题:如何确认连接器的屏蔽效果?
    - 解决方案:通过专业的EMC测试仪器进行测试,确认连接器的屏蔽效能是否达到预期标准。
    2. 问题:插拔过程中出现接触不良怎么办?
    - 解决方案:检查连接器和PCB之间的焊接情况,确保无虚焊现象。必要时可以重新焊接连接器。
    3. 问题:长时间使用后,接触电阻变大怎么办?
    - 解决方案:检查连接器的金镀层情况,如发现磨损或氧化,应及时更换新的连接器。

    总结和推荐


    综上所述,这款Universal Serial Bus (USB) Shielded I/O Receptacle,型号为673298021,具备优异的屏蔽性能、高可靠性以及广泛的兼容性,是各种工业和消费电子设备的理想选择。无论是从产品性能还是从客户体验角度来看,都是一款值得信赖的产品。我们强烈推荐在需要高质量USB接口连接器的应用中使用该产品。

673298021参数

参数
端口数 1
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
规格 USB 2.0
额定电压 30V
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

673298021厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

673298021数据手册

厂牌 PDF简要描述 下载
MOLEX USB/DVI/HDMI 连接器 MOLEX 673298021 673298021数据手册

673298021封装设计

查看详情并下载
Symbol
Footprint
3D Model
