743201003

产品分类: USB/DVI/HDMI 连接器
厂牌: MOLEX

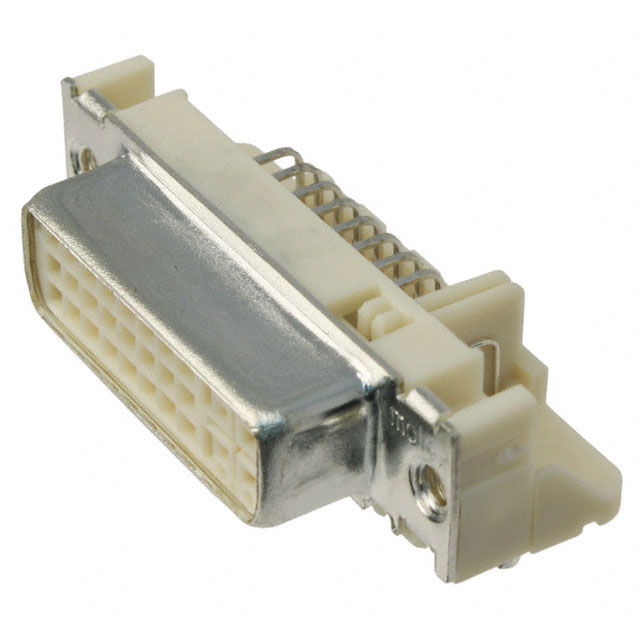

产品描述: 莫仕 D-Sub连接器, MicroCross 74320系列, 母座, 29针, 通孔安装, 直角主体
供应商型号: FA-743201003
供应商: Avnet
标准整包数: 672
MOLEX USB/DVI/HDMI 连接器 743201003

743201003概述


    产品简介


    本产品为DVI集成式直角插头连接器,型号为74320系列。它主要用于计算机显示器、投影仪和其他显示设备之间的视频信号传输。该连接器的设计保证了高可靠性及优秀的电气性能,适用于需要稳定数据传输的应用场合。

    技术参数


    - 材料组成
    - 屏蔽层:深拉钢;
    - 外壳:LCP(聚邻苯二甲酰胺),UL94V-0级防火等级,自然色(白色);
    - 尾部对齐器:LCP,UL94V-0级防火等级,自然色(白色);
    - 接触件:铜合金。

    - 接触件尺寸及公差
    - 0.092英寸/2.34毫米 ± 0.020英寸
    - 0.050英寸/1.27毫米 ± 1.27毫米
    - 连接方式
    - 直角,母座式连接器
    - 镀层选项
    - 镀镍/铜
    - 选择性镀金(Gold Flash)+ 纯锡
    - 工作环境
    - 工作温度范围:未指定
    - 存储温度范围:未指定
    - 最大工作电流:未指定
    - 最大工作电压:未指定

    产品特点和优势


    本产品具有以下显著优势:
    - 高可靠性:采用深拉钢屏蔽层和LCP材料,提高了连接器的机械强度和耐久性。
    - 电气性能优越:接触件采用铜合金制成,保证了良好的导电性能。
    - 多功能性:能够满足不同应用场景的需求,特别是在需要可靠视频信号传输的环境中表现尤为突出。
    - 安装简便:推荐使用Molex提供的专用安装硬件,确保装配过程快速且便捷。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于计算机显示器、投影仪等设备之间。例如,在多媒体教室或会议室中,可以使用此连接器将笔记本电脑的视频输出连接到投影仪上。
    使用建议
    - 合理布局:根据推荐的PCB布局进行设计,确保足够的空间用于连接器的正确安装。
    - 注意温度影响:虽然手册未详细说明工作温度范围,但在极端温度条件下仍需考虑其可能的影响。
    - 使用推荐的安装硬件:遵循手册中推荐的安装硬件型号,以确保连接器稳固安装,避免因不当安装造成的损坏。

    兼容性和支持


    - 兼容性:本连接器与DVI标准兼容,可用于多种品牌和型号的显示器和投影仪。
    - 厂商支持:Molex公司提供产品规格和技术支持,确保用户在使用过程中得到及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装后不稳定 | 确保使用推荐的安装硬件,并严格按照安装指南操作。 |
    | 视频信号传输质量不佳 | 检查连接器是否已正确安装,确保所有连接无误。 |

    总结和推荐


    综上所述,74320系列DVI集成式直角插头连接器是一款高性能、可靠的连接解决方案,适用于需要稳定视频信号传输的应用场合。其出色的电气性能、耐用性和易安装性使其成为市场上备受推崇的产品之一。强烈推荐在需要高可靠性视频传输的项目中使用此产品。

743201003参数

参数
触头数量 29
类型 DVI-I,Dual Link
公母头 插头
规格 -
额定电压 40V(AC)
端口数 1
长*宽*高 36.83mm*9.91mm*18.03mm
安装方式 水平安装,法兰安装,通孔安装,面板安装
应用等级 商用级
零件状态 在售
包装方式 托盘

743201003厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

743201003数据手册

厂牌 PDF简要描述 下载
MOLEX USB/DVI/HDMI 连接器 MOLEX 743201003 743201003数据手册

743201003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
672+ $ 3.5075 ¥ 28.9716
680+ $ 3.44 ¥ 28.4146
1400+ $ 3.0158 ¥ 24.9102
3400+ $ 2.6758 ¥ 22.1017
6800+ $ 2.3847 ¥ 19.6975
库存: 672
起订量: 672 增量: 0
交货地:
最小起订量为:672
合计: ¥ 19468.91
