950012881

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX
产品描述: Jack 90度,向下 8p8c (RJ45, Ethernet) 1 通孔安装
供应商型号: 950012881
供应商: 云汉优选
标准整包数: 10

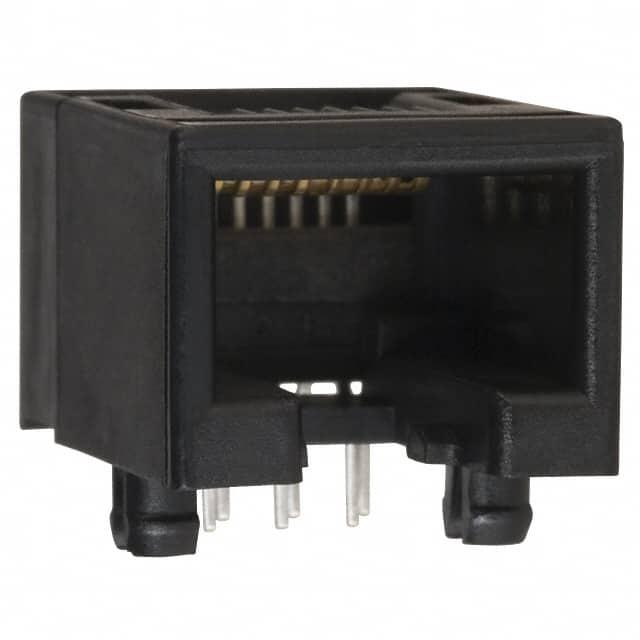

MOLEX 模块化连接器 - 插孔 950012881

950012881概述

    文章:Molex 95001 系列 RJ45 模块化插头技术手册

    产品简介


    Molex 95001 系列模块化插头是一款适用于各种网络连接应用的 RJ45 插座。该插头采用直角设计,低轮廓外形,提供8个位置共8个接触点,适合印刷电路板(PCB)安装。本产品适用于以太网等网络通信领域,具有高性能和可靠性。

    技术参数


    - 型号:9500128881
    - 类型:模块化插头(RJ45)
    - 外形:直角
    - 接触点数量:8/8
    - 最大电流:1.5A/接触点
    - 最大电压:125V DC
    - 工作温度范围:-40°C 到 +80°C
    - 耐久性:最多500次插拔
    - 阻燃等级:UL 94V-0
    - 材料:金属部分为黄铜,镀层为接触面金,焊接面锡;树脂材料为高温聚酯
    - 防水/防尘:否
    - 焊料工艺数据:焊接过程可持续5秒,最高温度230°C
    - 兼容性:适用于特定的FCC 68插头

    产品特点和优势


    1. 高耐久性:最多可承受500次插拔,保证长期稳定运行。
    2. 宽温适应性:可在极端环境下使用,工作温度范围广,满足不同应用需求。
    3. 高品质材料:采用镀金触点和高温聚酯树脂,确保长期使用后的电气和机械性能。
    4. 低维护成本:设计可靠,减少了维护和更换的成本。

    应用案例和使用建议


    Molex 95001 系列模块化插头适用于多种应用场景,例如工业控制、办公自动化、智能家居系统等。具体使用时需要注意以下几点:
    - 环境因素:在极端环境(如高温或低温)下使用时,需确保产品性能不受影响。
    - 安装规范:按照技术手册要求正确安装,避免不当操作导致性能下降。
    - 匹配性检查:确保所使用的插头与相关插座型号相匹配,以保证最佳性能。

    兼容性和支持


    Molex 95001 系列模块化插头与 FCC 68 插头相匹配,适用于多种设备和系统。Molex 提供了详细的文档和在线技术支持,用户可以访问官方网站获取更多信息。对于环保要求,可通过电子邮件联系产品合规部门获得详细的RoHS认证信息。

    常见问题与解决方案


    1. 插头损坏:检查是否正确安装及操作方法,必要时更换新插头。
    2. 信号传输不稳定:确认连接线缆质量良好且插头与插座紧密配合。
    3. 温度过载:确保插头的工作温度不超出指定范围。

    总结和推荐


    总体来看,Molex 95001 系列模块化插头是一款性能稳定、耐用性强的产品,适用于多种应用场景。其卓越的性能和广泛的适用性使其成为众多工业和商业应用的理想选择。如果您正在寻找可靠的网络连接解决方案,这款插头无疑是一个值得考虑的选择。

950012881参数

参数
防护等级 -
朝向 90度,向下
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
安装方式 通孔安装
零件状态 停产
包装方式 托盘

950012881厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

950012881数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 插孔 MOLEX 950012881 950012881数据手册

950012881封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 8.9999
20+ ¥ 8.5499
库存: 19
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 89.99
