438600001

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX

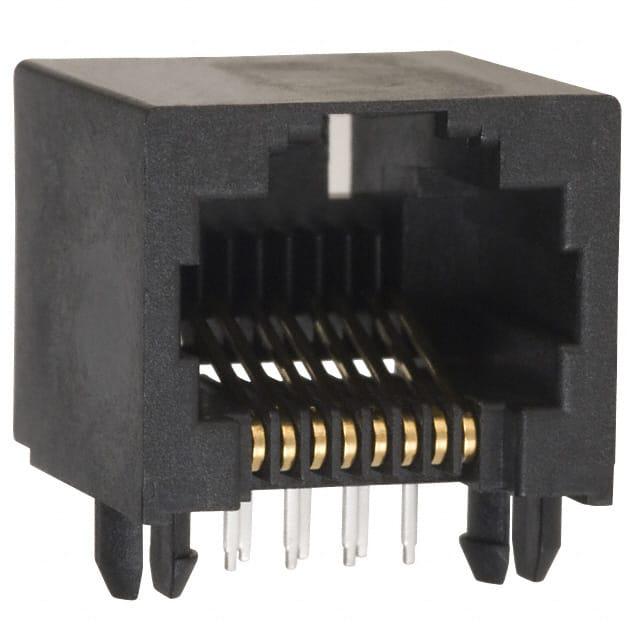

产品描述: 莫仕 RJ45接口 43860系列, 母座RJ45 连接器, 通孔安装型, 8P8C路, Cat3
供应商型号: 438600001
供应商: 云汉优选
标准整包数: 1260
MOLEX 模块化连接器 - 插孔 438600001

438600001概述

    模块化插座(模块插孔)——8/8型产品技术手册

    1. 产品简介


    本产品是Molex公司生产的型号为438600001的模块化插座,属于模块插孔类别,设计用于各种应用场景。其主要功能是在电路板上提供一个连接点,以实现多个导线之间的可靠连接。该产品特别适用于需要高性能和高可靠性连接的场合,如电信、计算机网络和工业自动化系统等领域。

    2. 技术参数


    - 产品系列:43860
    - 产品类型:模块化插座(模块插孔)
    - 外形尺寸:低轮廓型,右角度设计,倒置结构
    - 安装方式:通过孔式安装
    - 位置/接触点配置:8/8
    - 最大电流:1.5A
    - 最高电压:150V AC(RMS)
    - 耐久性(插拔次数):500次
    - 材料:磷青铜材质插针、镀金插孔,塑料壳体为高温度热塑性材料
    - 操作温度范围:-40°C至+85°C
    - 防水/防尘等级:无
    - 包装形式:管装
    - 焊接工艺:波峰焊
    - 认证标准:符合RoHS,REACH SVHC要求;符合IPC 1752A Class C和D标准;满足IEC-62474规范

    3. 产品特点和优势


    - 独特的设计:低轮廓设计可节省空间,适用于对空间布局要求严格的设备。
    - 高可靠性:具有500次的插拔寿命,确保长期使用中的稳定性和可靠性。
    - 广泛的适用性:适用于多种行业领域,包括但不限于电信、计算机网络、自动化控制等。
    - 高标准认证:符合多项国际环保标准,确保产品绿色安全,便于客户在全球范围内销售和使用。

    4. 应用案例和使用建议


    - 应用案例:典型的应用实例包括网络交换机、路由器、服务器等设备内部的板间连接,以及各类工业控制系统的信号传输。
    - 使用建议:建议在设计阶段充分考虑模块化插座的安装方向和孔位布局,确保与配套插头的良好对接。同时,在焊接过程中需严格遵守制造商推荐的焊接温度曲线,以避免因过高的焊接温度造成组件损坏。

    5. 兼容性和支持


    - 兼容性:与FCC 68插头兼容,确保接口间的可靠互连。
    - 制造商支持:公司提供了详尽的技术文档和技术支持服务,包括产品规格书、安装指南及故障排除手册等。

    6. 常见问题与解决方案


    - Q: 插座耐久性如何?
    A: 经测试可达500次插拔,确保较长使用寿命。

    - Q: 如何清洁插座表面?
    A: 使用软布轻拭即可,避免使用腐蚀性清洁剂以免损害镀层。

    - Q: 该插座是否支持自动插接?
    A: 支持自动插接,但需确保安装正确以实现良好的电接触性能。

    7. 总结和推荐


    总结来看,Molex公司的这款模块化插座凭借其出色的设计理念、卓越的电气性能及广泛的适用范围,无疑是市场上同类产品中的佼佼者。其独特的设计理念和优良品质使其成为众多高要求应用场合的理想选择。如果您正在寻找一款既能保证性能又能适应复杂环境需求的模块插孔,那么该产品将是您的不二之选。

438600001参数

参数
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
朝向 90度,向上
长*宽*高 15.75mm*13.21mm*14.99mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘,管装
