TRBUG1CFBC000E2G

产品分类: 光纤收发器
厂牌: MOLEX
产品描述: 1.31μm 3.3V 单模 1.25Gbps LC 通孔安装
供应商型号: EL-TRBUG1CFBC000E2G
供应商: 海外现货
标准整包数: 1

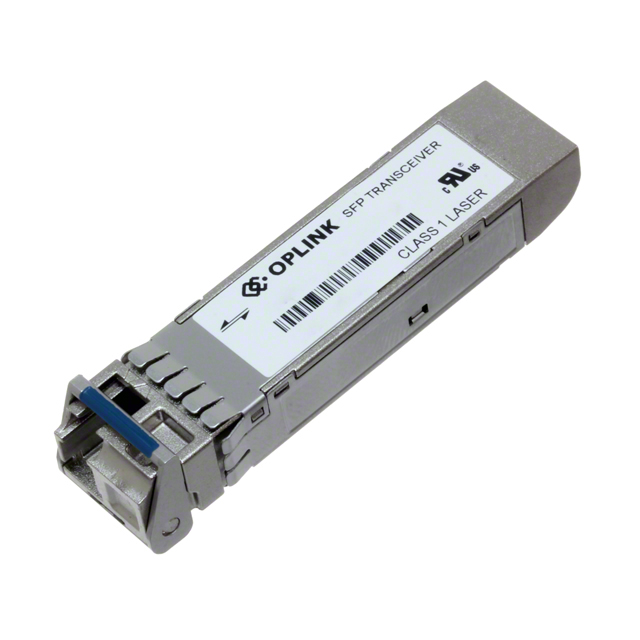

MOLEX 光纤收发器 TRBUG1CFBC000E2G

TRBUG1CFBC000E2G概述


    产品简介


    TRBUG1CxBx000E2G 是一款单光纤双向 SFP 光收发模块,适用于 1000BASE-BX-D/U 千兆以太网应用。该模块提供三种激光波长选项:1310nm FP 激光(BX-U)、1490nm DFB 激光(BX-D)和 1550nm DFB 激光(BX-D)。这些模块通过光诊断监控功能提供提前检测问题的能力,确保系统性能不受影响。它们符合美国和国际标准的安全要求,属于一级激光安全等级。

    技术参数


    - 工作温度范围: -40°C 至 +85°C
    - 供电电压: +3.3V
    - 传输速率: 125 - 1250 Mb/s
    - 发射光功率: -9 dBm
    - 接收灵敏度: -20.0 dBm 至 -3.0 dBm
    - 激光中心波长: 1310nm、1490nm 和 1550nm
    - 发射光谱宽度: RMS ≤ 2.58 nm
    - 调制格式: NRZ(不归零)
    - 眼图合规性: 符合 IEEE 802.3-2005 标准定义的眼图遮罩

    产品特点和优势


    1. 集成光诊断监控功能: 实现故障预警,提高系统的可靠性和稳定性。
    2. 宽温范围操作: 能够在极端环境下稳定运行,适合工业应用。
    3. 符合IEEE 802.3ah标准: 确保互操作性。
    4. 热插拔设计: 支持在不中断系统的情况下进行维护和更换。
    5. 多波长选择: 满足不同传输距离和应用场景的需求。

    应用案例和使用建议


    应用案例
    - 数据中心互联: 利用这些模块实现高速数据传输,满足大规模网络的需求。
    - 工业自动化: 在恶劣环境中实现可靠的通信连接。
    - 远程通信: 针对长距离传输,支持高达10公里的应用场景。
    使用建议
    - 系统设计时考虑电源滤波: 确保传输质量和稳定性。
    - 确保正确的焊接方式: 避免损坏信号接口。
    - 合理设置接收灵敏度: 确保在不同场景下都能正常工作。

    兼容性和支持


    - 兼容SFP MSA: 与现有设备兼容,易于集成。
    - 厂家支持: 提供详尽的技术文档和支持服务。

    常见问题与解决方案


    1. 问题: 激光输出功率不足
    - 解决方法: 检查发射端的连接是否良好,必要时更换光纤或调整光路。
    2. 问题: 接收端无信号
    - 解决方法: 检查接收到的光信号强度,确认是否超过接收范围,调整发射功率或更换光纤。
    3. 问题: 发射端故障指示灯亮起
    - 解决方法: 检查是否接收到激光故障信号,尝试重新启动模块或联系技术支持。

    总结和推荐


    TRBUG1CxBx000E2G 是一款高度可靠且功能强大的 SFP 光收发模块,特别适用于需要长距离传输和高稳定性的工业应用场合。它不仅具备广泛的适用温度范围和光谱选择,还提供了先进的光诊断监控功能,确保系统的可靠性。因此,我强烈推荐这一产品用于各种严苛的工业环境和数据中心应用。

TRBUG1CFBC000E2G参数

参数
波长 1.31μm
连接类型 LC
最大传输距离 -
最大工作供电电压 3.3V
最小工作供电电压 -
数据传输速率 1.25Gbps
光纤类型 单模
安装方式 通孔安装
零件状态 在售
包装方式 散装

TRBUG1CFBC000E2G厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

TRBUG1CFBC000E2G数据手册

厂牌 PDF简要描述 下载
MOLEX 光纤收发器 MOLEX TRBUG1CFBC000E2G TRBUG1CFBC000E2G数据手册

TRBUG1CFBC000E2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
