438601010

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX

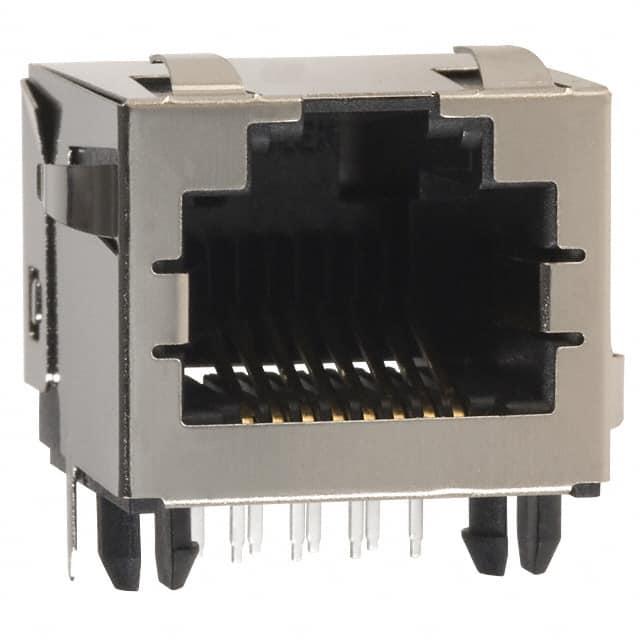

产品描述: Jack 90度,向上 8p8c (RJ45, Ethernet) 1 通孔安装 16.38mm*13.5382mm*15.75mm
供应商型号: 438601010
供应商: 云汉优选
标准整包数: 10
MOLEX 模块化连接器 - 插孔 438601010

438601010概述

    电子元器件技术手册:43860系列模块化插座
    本文档生成于2016年7月19日,请访问WWW.MOLEX.COM以获取最新部件信息。本文将详细介绍Molex公司的43860系列模块化插座,包括其产品简介、技术参数、产品特点和优势、应用案例及使用建议、兼容性和支持、常见问题与解决方案等内容,最后对该产品进行综合评估。

    1. 产品简介


    本产品是Molex公司43860系列模块化插座的一部分,属于通用型插件。它具有8位8路接口设计,可广泛应用于各种通讯、网络及数据传输设备中。它的特点在于低外形、倒置式设计、全面板接地爪及配备有导光管(lightpipes),能提供优秀的电磁干扰(EMI)屏蔽效果,适用于各种高密度连接场合。具体技术参数如下:
    | 项目 | 规格 |

    | 颜色-树脂 | 黑色 |
    | 材料-金属 | 黄铜、磷青铜 |
    | 材料-镀层 | 接触面-金镀层 |
    | 材料-接触面镀层厚度 | ≥1.27μm |
    | 材料-端接面镀层厚度 | ≥2.54μm |
    | 重量 | 3.975克 |
    | 连接方式 | 右角(侧入式) |
    | 推荐板厚 | 1.57mm |
    | 耐用性(最大插拔次数) | 500次 |
    | 温度范围 | 操作温度范围为-40°C至+85°C |

    2. 技术参数


    43860系列模块化插座具有以下技术参数:
    - 电气特性:每个触点的最大电流承载能力为1.5A;最大电压承受能力为150V AC(RMS)。
    - 机械特性:采用右角(侧入式)连接方式,推荐的PCB厚度为1.57mm,最多可承受500次插拔循环。
    - 材料:使用黄铜和磷青铜作为金属材料,接触面镀金,端子处采用锡镀层,树脂材料为耐高温热塑性塑料(聚砜)。
    - 环保认证:符合RoHS、ELV、中国RoHS等标准,不含SVHC物质。
    - 尺寸与安装:倒置式设计,面板安装带有法兰结构,接触界面间距为1.02mm。
    - 焊接要求:导光管能够承受高达210°C的焊接温度。
    - 认证信息:通过CSA LR19980和UL E107635认证。

    3. 产品特点和优势


    - 高性能设计:符合Category 3性能标准,确保高速数据传输的稳定性。
    - 电磁兼容性:具有优异的电磁干扰(EMI)屏蔽能力,减少信号干扰,提升系统整体性能。
    - 多功能集成:配备导光管(lightpipes)用于指示灯显示,方便用户监控连接状态。
    - 耐用可靠:经过严格测试,具备出色的机械强度和电气性能,保证长期稳定运行。
    - 适用性强:广泛的电气和物理特性使其成为各类通信设备的理想选择。

    4. 应用案例和使用建议


    本产品适合应用于多种网络通信设备中,如路由器、交换机、服务器和工业控制系统等。对于需要高度可靠性的应用场合,建议配合使用其他高级防护措施(如浪涌保护装置)以进一步提升系统的整体安全水平。

    5. 兼容性和支持


    Molex公司提供全面的技术支持和售后服务,包括产品选型指导、定制服务以及故障排除等。该产品可以与其他主流品牌的标准RJ45接口实现良好互连。

    6. 常见问题与解决方案


    - 问题:产品在高温环境下使用时出现性能下降现象。
    解决方法:检查焊点是否牢固,确保正确执行波峰焊接工艺并控制好焊接温度(不超过260°C)。
    - 问题:面板安装过程中遇到困难。
    解决方法:确认所使用的PCB厚度符合推荐值(1.57mm),并检查定位孔是否准确无误。

    7. 总结和推荐


    综上所述,Molex公司的43860系列模块化插座凭借其卓越的性能、稳定可靠的品质以及广泛应用范围,在各类通讯和网络设备中表现出色。它不仅满足了现代信息技术发展的需求,同时也为客户提供了灵活多样的解决方案。因此,强烈推荐该产品作为关键网络基础设施的核心组件之一。

438601010参数

参数
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
朝向 90度,向上
端口数 1
长*宽*高 16.38mm*13.5382mm*15.75mm
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘
