67503-2020

产品分类: USB/DVI/HDMI 连接器
厂牌: MOLEX
产品描述: 30V(AC),30V(DC) USB-mini B USB 2.0 OTG 1 5 插头 水平安装,贴片安装 9mm(高度)
供应商型号: N-67503-2020
供应商: 云汉优选
标准整包数: 1

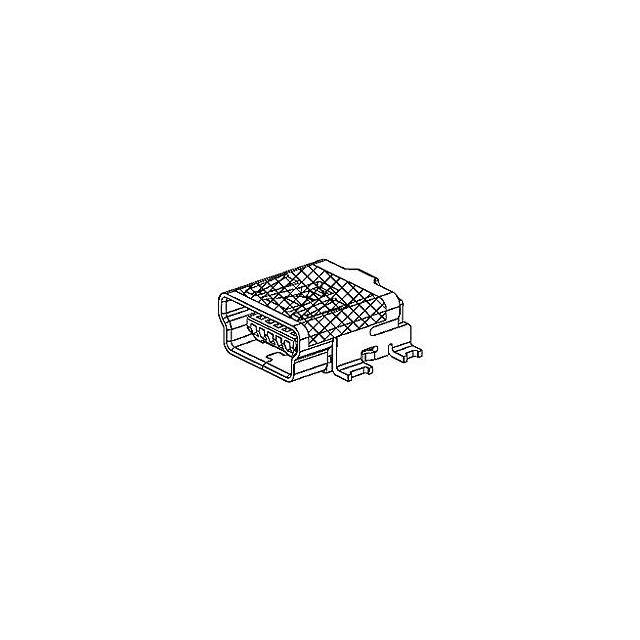

MOLEX USB/DVI/HDMI 连接器 67503-2020

67503-2020概述

    USB OTG (On-The-Go) Mini-B Receptacle 技术手册解析

    1. 产品简介


    USB OTG(On-The-Go)Mini-B插座是一种表面贴装型直角焊接端子连接器,具有背板盖和PCB定位塑料1.00毫米插脚,符合无铅标准。此连接器广泛应用于设备之间的即插即用连接,如智能手机、平板电脑和其他便携式设备。它使两个设备之间能够进行直接通信,无需依赖计算机或其他外部设备。

    2. 技术参数


    - 产品系列: 67503
    - 应用: 线对板连接
    - 类型: Mini-B
    - 接触电路: 最大5个电路
    - 接触材料: 铜合金
    - 接触电镀: 配接部分金,端接部分锡
    - 树脂材料: 高温热塑性塑料
    - 安装方式: 表面贴装
    - 极化: 配接部分和PCB上均存在
    - 锁定机制: 配件间锁定
    - 温度范围: 操作温度为0°C到+50°C
    - 最大电流: 每个触点1A
    - 电压: 交流30V (RMS)/直流
    - 屏蔽: 全屏蔽,屏蔽层
    - 防水/防尘: 不防水/防尘
    - 防水/防尘等级: IPXX未提及
    - 包装方式: 带有背板盖和1.00mm塑料插脚的卷带式包装

    3. 产品特点和优势


    USB OTG Mini-B插座具备多个显著特点和优势,使其成为众多设备的理想选择:
    - 即插即用: 支持两种设备之间的直接通信,简化了用户操作流程。
    - 高可靠性: 配备金属外壳和金电镀,确保了良好的电气性能和长期使用寿命。
    - 紧凑设计: 直角设计和表面贴装工艺使其实现了小尺寸布局,适用于空间受限的应用场合。
    - 安全性: 具有配接锁定机制和全屏蔽设计,保证了可靠的信号传输,同时避免外界电磁干扰。
    - 适用性广泛: 适配多种电路需求,支持高达1A的电流和30V的电压,适用于各种设备之间进行数据交换或充电。

    4. 应用案例和使用建议


    - 手机与打印机连接: 在打印机无法接入互联网的情况下,可以通过USB OTG Mini-B插座实现手机与打印机的直接连接,从而打印文档或图片。
    - 平板电脑与键盘连接: 使用OTG电缆将平板电脑与键盘相连后,可以在类似笔记本电脑的环境下操作平板电脑,提高了输入效率。
    - 充电功能: 某些设备可能利用该插座为其他设备充电,但需注意充电功率限制以避免损坏受电设备。
    - 注意事项:
    - 在使用过程中要避免过度弯曲或拉扯连接线,以防损坏连接器或内部线路。
    - 定期检查并清洁插槽,确保接触良好,避免灰尘和污垢积累导致接触不良。
    - 对于频繁插拔的操作,可考虑使用抗磨损设计的产品或加强固定措施来延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 该连接器可以与标准的USB Mini-B插头配合使用,适用于广泛的设备,例如USB OTG(On-The-Go)电缆。
    - 技术支持: 如需更多关于产品环保合规的信息,请发送邮件至productcompliance@molex.com。有关非产品合规问题,可以访问网站联系页面获取帮助。

    6. 常见问题与解决方案


    1. 问题: 插座接触不良或信号传输不稳定。
    - 解决方法: 清理插座和插头上的灰尘和污渍;检查插头是否有变形或损坏;确保插座与插头正确对齐;尝试更换新的插头或插座。
    2. 问题: 连接时出现短路或电流过载。
    - 解决方法: 确保设备电源正常关闭;使用合适的电源适配器和充电线;遵循制造商规定的最大电流和电压限制;检查插座和插头之间的绝缘情况。
    3. 问题: 无法识别连接设备。
    - 解决方法: 确认所有设备都已开启;更新设备驱动程序;重启设备;检查OTG电缆是否完好无损;确保设备支持OTG功能。

    7. 总结和推荐


    综上所述,Molex的USB OTG Mini-B插座凭借其紧凑的设计、高可靠性和广泛的适用性,在各种便携式设备和消费电子产品中表现优异。无论是用于数据交换还是设备充电,这款连接器都是一个值得信赖的选择。尽管它可能在某些极端环境中需要额外保护,但它仍然是提高设备互联便捷性和效率的理想之选。因此,对于需要可靠且高效的USB连接解决方案的应用场合,强烈推荐使用此产品。

67503-2020参数

参数
额定电压 30V(AC),30V(DC)
端口数 1
触头数量 5
类型 USB-mini B
公母头 插头
规格 USB 2.0 OTG
长*宽*高 9mm(高度)
安装方式 水平安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 盒装,卷带包装

67503-2020厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

67503-2020数据手册

厂牌 PDF简要描述 下载
MOLEX USB/DVI/HDMI 连接器 MOLEX 67503-2020 67503-2020数据手册

67503-2020封装设计

查看详情并下载
Symbol
Footprint
3D Model
