476591102

产品分类: USB/DVI/HDMI 连接器
厂牌: MOLEX
产品描述: Molex 垂直HDMI接口 HDMI连接器, 19路, A 型
供应商型号: 476591102
供应商: 云汉优选
标准整包数: 1
MOLEX USB/DVI/HDMI 连接器 476591102

476591102概述

    # HDMI Receptacle 476591102 技术手册解析

    1. 产品简介

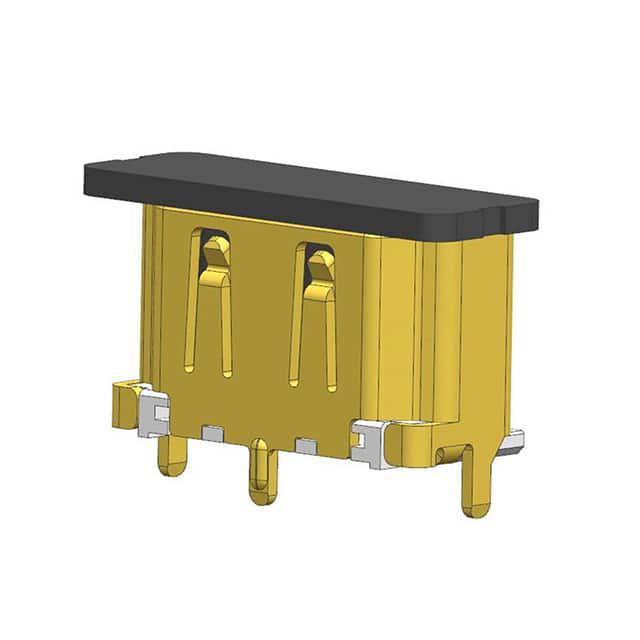

    HDMI Receptacle 476591102 是一款高性能的 HDMI 接收器,适用于线对板连接器的应用场景。该产品采用垂直安装设计,高度为 8.50mm,表面贴装工艺,并通过金(Au)镀层增强耐用性和导电性能。它具备良好的抗干扰能力和高频信号传输稳定性,广泛应用于消费电子、智能家居、工业控制等领域。

    2. 技术参数


    以下是 HDMI Receptacle 476591102 的主要技术规格:
    | 参数类别 | 具体参数 |

    | 产品型号 | 476591102 |
    | 功能描述 | HDMI 接收器,支持 19 路电路 |
    | 安装方式 | 垂直安装,表面贴装 |
    | 镀层类型 | 金(Au)闪镀 |
    | 接触电流 | 每个接触点最大 0.5A |
    | 工作电压 | 最大 40V DC |
    | 信号完整性 | 符合 HDMI 1.0 标准 |
    | 外壳材质 | 铜合金 |
    | 绝缘材料 | 高温热塑性树脂 |
    | 尺寸 | 高度 8.50mm |
    | 极性方向 | 支持极性化设计 |
    | 工作温度范围 | -20°C 至 +85°C |
    | 环境合规性 | 符合欧盟 RoHS 和 REACH 标准 |
    | 产品重量 | 1.71g |

    3. 产品特点和优势


    HDMI Receptacle 476591102 的显著特点如下:
    - 高性能信号传输:支持 HDMI 1.0 标准,确保高清视频和音频信号的稳定传输。
    - 卓越耐用性:提供高达 10,000 次插拔循环,适用于高频率使用的场合。
    - 环保设计:符合低卤素标准,减少对环境的影响。
    - 多场景适用性:适配多种设备,满足消费电子、工业控制等领域的多样化需求。

    4. 应用案例和使用建议


    应用案例
    - 消费电子:用于智能电视、投影仪等设备的 HDMI 接口。
    - 工业控制:支持工控设备之间的信号传输。
    - 智能家居:连接智能音响、投影仪等设备。
    使用建议
    - 在安装过程中,确保接头与插座完全对齐,避免过大的力矩导致损坏。
    - 定期清洁接口,防止灰尘或异物影响信号质量。
    - 根据实际使用环境选择合适的屏蔽方案以提高抗干扰能力。

    5. 兼容性和支持


    HDMI Receptacle 476591102 具有良好的兼容性,可与市场上主流的 HDMI 插头配合使用。制造商提供全面的技术支持和售后服务,包括产品文档、样品申请和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号不稳定 | 检查接口是否有污垢或损坏,必要时重新插拔连接器。 |
    | 连接器松动 | 确保安装到位,检查锁扣是否牢固。 |
    | 插拔困难 | 检查接口是否存在异物或变形。 |

    7. 总结和推荐


    综上所述,HDMI Receptacle 476591102 是一款高性能、高可靠性的电子元器件,适用于多种复杂应用场景。其优异的信号传输性能、出色的耐用性和环保设计使其在市场上具有较强的竞争力。强烈推荐在需要高性能信号连接的应用场景中使用该产品。

476591102参数

参数
触头数量 19
类型 HDMI
公母头 插头
规格 -
额定电压 40VDC
端口数 1
长*宽*高 15mm(长度)
安装方式 垂直安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

476591102厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

476591102数据手册

厂牌 PDF简要描述 下载
MOLEX USB/DVI/HDMI 连接器 MOLEX 476591102 476591102数据手册

476591102封装设计

查看详情并下载
Symbol
Footprint
3D Model
