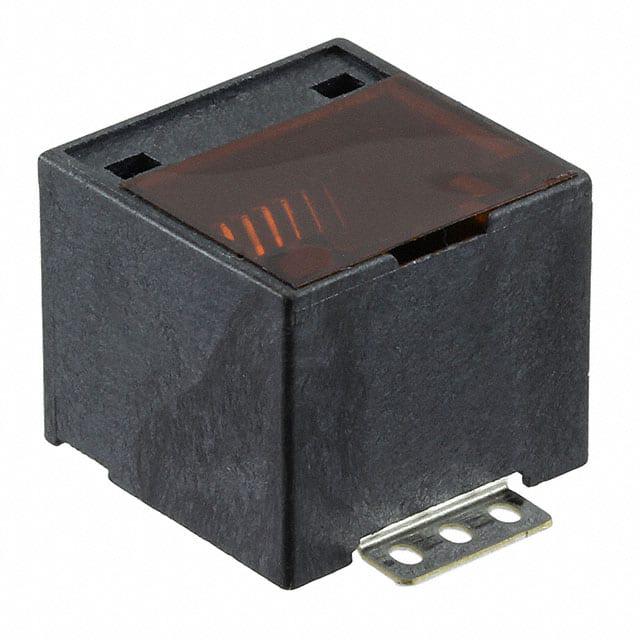

855135113

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX
产品描述: 莫仕 RJ45接口 Modular Plugs - Jacks系列, 母座RJ45 连接器, 表面型, 8P8C路, Cat3
供应商型号: AV-A-MLX855135113
供应商: Avnet
标准整包数: 236
MOLEX 模块化连接器 - 插孔 855135113

855135113概述

    电子元器件技术手册:垂直SMT模块化插孔(Polyimide薄膜)

    产品简介


    垂直SMT模块化插孔(Polyimide薄膜)是一种专为自动真空拾放工艺设计的新型表面贴装(SMT)组件。这类插孔适用于高产量印刷电路板(PCB)制造,并能有效降低制造成本。主要应用于网络服务器、交换机、路由器、商用自动售货机、打印机、家用医疗监测设备及工业控制系统等各类设备中。

    技术参数


    - 包装:泡罩包装于卷盘上
    - UL文件号:E107635
    - CSA文件号:N/A
    - 与插头的配合:90075系列
    - 符合RoHS标准:是
    - 无卤素:是
    - 阻燃性能:不符合
    - 电气参数
    - 最大电压:125V DC
    - 最大电流:1.5A
    - 接触电阻:≤20mΩ
    - 耐压:1000V rms
    - 绝缘电阻:≥500 MΩ
    - 物理参数
    - 外壳材料:玻璃纤维填充的LCP,UL 94-V0
    - 触点材料:铜合金
    - 镀层:接触区域采用金镀层或钯镍(PdNi)加金闪镀层,底层镀镍
    - PCB厚度:1.57mm
    - 工作温度:-40°C至+85°C
    - 机械参数
    - 接触保持力:≤20mΩ
    - 插入力:≤20N
    - 配合力:≤20N
    - 拔出力:≤20N
    - 耐久性:≥5000次操作

    产品特点和优势


    - 自动真空放置:这种插孔可以通过自动化生产线上的真空拾放工艺进行精确安装,大幅提高生产效率并降低成本。
    - 高温适应性:Polyimide薄膜在广泛的工作温度范围内保持稳定,确保高温度下的可靠性能。
    - 低外形版本:提供85513系列低高度插孔,适合紧密排列的电路板布局。
    - 金镀层选项:提供50μ英寸厚的金镀层选项和钯镍加金闪镀层选项。
    - 高耐久性:实现2500次插拔循环,满足IEC60603-7 PL 2和FCC68.5标准的要求。

    应用案例和使用建议


    - 网络设备:适用于路由器、交换机和网络服务器。
    - 工业控制:适合控制单元、视觉系统和安全系统。
    - 家庭医疗:适用于家用健康监测设备和呼吸设备。
    - 消费电子产品:可用于视频播放机顶盒、游戏设备等。
    建议用户根据具体应用选择合适的版本和数量,同时注意遵循制造商的指导进行安装和维护。

    兼容性和支持


    - 兼容性:与Molex系列90075插头兼容。
    - 制造商支持:Molex提供详细的技术文档和支持服务。

    常见问题与解决方案


    - 问题1:如何正确识别接线端子的方向?
    - 解答:参照插孔上的标志,一般指示插入方向。
    - 问题2:如果发现接触电阻异常高,应采取什么措施?
    - 解答:检查焊接质量,并确认是否有污渍或氧化物。必要时可重新焊接。
    - 问题3:如何提高插孔的耐久性?
    - 解答:避免频繁插入拔出,减少振动冲击,并定期清洁接口。

    总结和推荐


    总体而言,垂直SMT模块化插孔(Polyimide薄膜)凭借其独特的高精度自动放置能力、优异的温度稳定性和出色的耐久性,在众多高要求的应用环境中表现出色。其符合多种国际认证标准,使得该产品在市场上具备显著的竞争优势。对于追求高效生产和高品质标准的制造商而言,这无疑是一个值得推荐的选择。

855135113参数

参数
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
朝向 垂直
长*宽*高 15.24mm*15.08mm*19.48mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
