0480254000

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX
产品描述: RJ45 90度,向上 1 通孔安装 18.34mm(长度)*25.4mm(高度)
供应商型号: TS-0480254000
供应商: 海外现货
标准整包数: 5

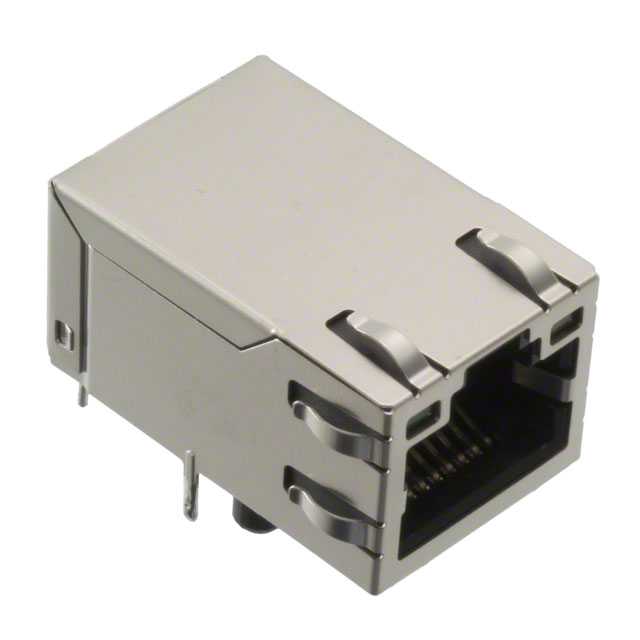

MOLEX 模块化连接器 - 插孔 0480254000

0480254000概述


    产品简介


    本电子元器件是一种集成磁性的模块化插孔(Modular Jack with Integrated Magnetics),具有无铅和符合RoHS标准的特点。该产品主要用于通信网络、工业自动化及消费电子等领域,适用于需要高可靠性和高性能传输的应用场景。

    技术参数


    - 材料规格
    - 金属壳体:黄铜
    - 外壳:聚酰胺,UL94 V-0等级,黑色
    - 插头:聚酰胺,UL94 V-0等级,黑色
    - 端子:磷青铜
    - 终端电镀:接触区金(Au),厚度为1.27微米;焊接尾锡(Sn),最小厚度为100微英寸;底层镍(Ni),厚度为1.27微米
    - 金属壳焊接区锡(Sn),最小厚度为100微英寸;底层镍(Ni),可焊接
    - 电气特性
    - 工作电压:最大反向电压2.5V(If=20mA)
    - 工作电流:If=20mA
    - 峰值波长:典型值545nm
    - 直流电阻:最大1.3欧姆(J6-J3)=(J2-J1)
    - 插入损耗:最大1.1dB
    - 回波损耗:最小18dB(1MHz至30MHz),最小12dB(30MHz至80MHz)
    - 跨接损耗:最大0.3μH(@1MHz)
    - 互绕电容:最大30pF(@1MHz)
    - 高压测试:最大1500VAC或2250VDC(J1,J2)到(P1,P3)
    - 共模抑制比:最小35dB(1MHz至100MHz)
    - 工作环境
    - 推荐PCB厚度:1.60±0.05 mm

    产品特点和优势


    - 材料耐久性强:采用黄铜和聚酰胺材料,确保长期稳定性。
    - 电气性能优越:低插入损耗和高回波损耗,保证信号传输质量。
    - 兼容性强:符合RoHS标准,确保产品在全球范围内的通用性。
    - 可靠性高:通过严格的高压测试和跨接损耗测试,确保产品在各种环境下稳定运行。

    应用案例和使用建议


    应用案例
    该产品广泛应用于企业级交换机、路由器等通信设备,尤其适合需要高性能信号传输和抗干扰能力的应用场景。
    使用建议
    - 在安装过程中,确保按照规定的PCB厚度进行安装,以保证最佳的电气性能。
    - 在测试过程中,注意峰值波长的测量,确保与设计要求一致。

    兼容性和支持


    - 该产品兼容多种标准接口,如RJ45等。
    - 厂商提供全面的技术支持和售后服务,包括产品安装指导、故障排查等。

    常见问题与解决方案


    - 问题1:产品无法正常工作
    - 解决方案:检查电源电压是否符合要求,确保正确的接线方式。

    - 问题2:电气特性异常
    - 解决方案:验证接插件是否正确连接,重新校准设备。

    总结和推荐


    该产品凭借其优异的电气性能、高可靠性和广泛的兼容性,在通信和工业自动化领域表现出色。强烈推荐使用,特别是在需要高传输质量和抗干扰能力的应用场合。

0480254000参数

参数
朝向 90度,向上
端口数 1
针脚数 -
类型 RJ45
防护等级 -
长*宽*高 18.34mm(长度)*25.4mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

0480254000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0480254000数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 插孔 MOLEX 0480254000 0480254000数据手册

0480254000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 7.2276 ¥ 61.4346
50+ $ 6.9654 ¥ 59.2059
80+ $ 6.8286 ¥ 58.0431
230+ $ 6.3498 ¥ 53.9733
440+ $ 5.9964 ¥ 50.9694
库存: 50
起订量: 35 增量: 5
交货地:
最小起订量为:25
合计: ¥ 1535.86
