首页  >  产品百科  >  0431782002

0431782002

厂牌: MOLEX
产品描述: Molex 镀锡压接端子 公端子, Sabre系列
供应商型号: H-0431782002
供应商: 国内现货
标准整包数: 5000

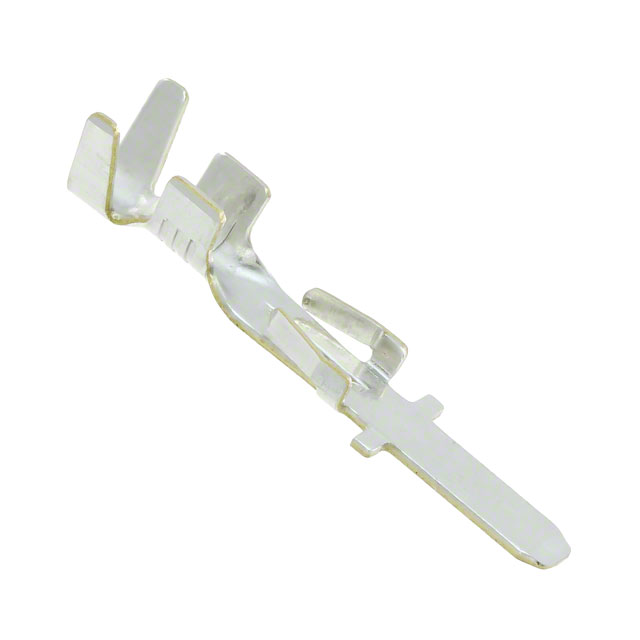

MOLEX 刀片式电源连接器 - 触头 0431782002

0431782002概述


    产品简介


    本产品规范涵盖了适用于电线对电线、电线对接头以及电线对设备连接类型的3.18mm(0.125英寸) x 0.51mm(0.020英寸)平板型接插件。产品包括两种类型:一种是标准系列,其中心线间距为7.50mm(0.295英寸),另一种是定制接头外壳。
    这些接插件广泛应用于家用电器,如洗衣机、干衣机、洗碗机和冰箱。终端具有集成的二次锁功能,当激活时(可选),可以显著提高锁定可靠性,几乎消除终端的“脱出”现象。这些接插件具备长的“空气间隙”和“表面间隙”,以抵抗可能存在于家电中的湿气和其他污染物。

    技术参数


    电压
    - 最高600伏特
    - 连接状态下最高可达1000伏特(仅限7.50mm (.295") 中心线系列)
    电流及适用电线
    - 18 AWG(UL 1015):最大12安培
    - 16 AWG(UL 1015):待定(TBD)
    - 14 AWG(UL 1015):最大15安培
    温度
    - 工作温度范围:-40°C至+75°C
    机械要求
    - 插拔力:最大插入力3磅(0.5磅/终端)
    - 终端保持力:最小20磅(无TPA激活);最小25磅(带TPA激活)
    环境要求
    - 热冲击测试:-55°C至+85°C,每30分钟一个循环
    - 恒湿测试:85°C下相对湿度90-95%,持续96小时
    - 循环湿度测试:25°C至+65°C,湿度95%,-100°C下循环

    产品特点和优势


    这款接插件的独特之处在于其终端的二次锁设计,可以显著提高锁定的可靠性和抗拉脱能力。其绝缘材料采用阻燃等级为UL94V-2的尼龙,确保了在极端环境下的安全性和可靠性。另外,它的空气间隙和表面间隙设计可以有效抵御湿气和其他污染物的影响,使其在潮湿环境下依然能够稳定工作。

    应用案例和使用建议


    这种接插件广泛应用于家用电器如洗衣机、干衣机、洗碗机和冰箱等。在具体使用过程中,需要注意终端的插入和拔出操作要均匀缓慢,避免用力过大导致损坏。此外,根据不同的应用场合选择合适型号的接头,比如插头的材料颜色(自然色、红色、黑色等)需根据实际需求进行选择。

    兼容性和支持


    这些接插件与各种标准电气装置兼容。制造商提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的解决。

    常见问题与解决方案


    1. 问题: 插头容易松动
    - 解决方案: 检查并确保终端已经正确安装,必要时重新激活二次锁功能。

    2. 问题: 接触电阻过高
    - 解决方案: 检查终端是否完全插入,并且没有污染或损伤。

    总结和推荐


    综上所述,这种接插件在多个方面表现出色,具备出色的机械强度、良好的电气性能和优异的环境适应性。无论是对于家庭还是工业用途,都是一个理想的选择。因此,我们强烈推荐此款接插件给需要在苛刻环境下工作的电气设备用户。

0431782002参数

参数
长*宽*高 27.03mm(长度)*6.17mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

0431782002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0431782002数据手册

厂牌 PDF简要描述 下载
MOLEX 刀片式电源连接器 - 触头 MOLEX 0431782002 0431782002数据手册
