0433753001

厂牌: MOLEX
产品描述:
供应商型号: WM14309TR-ND
供应商: Digi-Key
标准整包数: 1

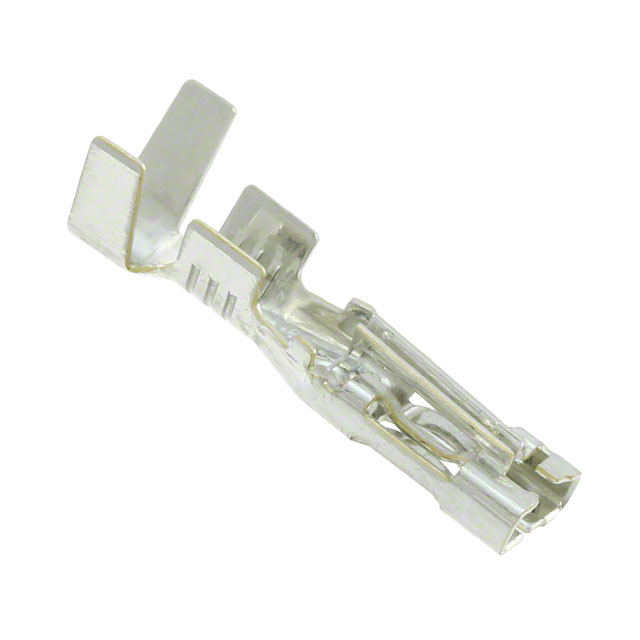

MOLEX 刀片式电源连接器 - 触头 0433753001

0433753001概述

    Sabre单针压接端子产品技术手册

    产品简介


    Sabre单针压接端子是一种专为高可靠性设计的电子元件,主要用于电源连接、线到板连接和线到线连接。此端子具有女性接口,可兼容18至20 AWG(美国线规)规格的电线,最大绝缘直径为4.57mm。本产品采用镀锡黄铜接触点,并配有TPA(终端位置保证)装置,确保电线连接的安全性和稳定性。

    技术参数


    - 电线规格:18-20 AWG
    - 电线最大绝缘直径:4.57mm
    - 材料:接触部分由镀锡黄铜制成,插针材质为黄铜,表面镀层为锡
    - 最大电流:18.0A
    - 最大电压:600V
    - 耐用性:25次插拔循环
    - 接触界面风格:压接或压缩连接
    - 包装类型:卷带包装
    - 净重:0.345克
    - 环境合规性:
    - 符合欧盟RoHS标准
    - 符合中国RoHS标准
    - 遵守IEC-62474标准
    - 低卤素状态符合IEC 61249-2-21标准

    产品特点和优势


    - 可靠连接:通过精确的设计,确保电线与端子之间的紧密连接,提高整体系统的可靠性。
    - 高耐久性:设计允许进行高达25次的插拔循环,适合长期使用。
    - 低维护需求:由于其材料选择和结构设计,减少了维护需求,降低了总体运营成本。
    - 广泛的兼容性:适用于多种标准的电线规格,适用于不同的电气设备。

    应用案例和使用建议


    Sabre单针压接端子广泛应用于电源供应系统、工业控制设备及消费电子产品等领域。具体应用场景包括汽车电子、家用电器、办公自动化等。
    使用建议:
    - 确保电线的绝缘层不超过4.57mm,以避免接触不良。
    - 使用指定的手动或自动压接工具来确保连接质量。
    - 定期检查端子的连接状态,特别是使用频率较高的场合。

    兼容性和支持


    Sabre单针压接端子具有广泛的兼容性,可以与其他同类产品无缝对接。配套的应用工具包括:
    - 手动压接工具638232700和638232800
    - 自动压接工具639012700和639012800
    - 压接终止工具639112700和639112800
    此外,厂商提供了详细的技术支持和售后服务,帮助客户解决问题并优化系统性能。

    常见问题与解决方案


    - Q: 如何确保电线与端子之间的连接牢固?
    A: 使用适当的压接工具,并按照制造商提供的压接工艺进行操作。

    - Q: 连接后如何检查连接的可靠性?
    A: 可通过拉力测试来验证连接强度,确保其能够承受日常操作中的应力。

    - Q: 端子出现氧化现象怎么办?
    A: 清洁接触面,必要时重新压接或更换新的端子。

    总结和推荐


    Sabre单针压接端子凭借其卓越的性能、可靠性和广泛的适用范围,在电力连接系统中表现出色。无论是从电气特性的角度还是从实用性的角度来看,它都是一个非常值得信赖的选择。因此,我强烈推荐使用这款产品,特别是在对连接质量和可靠性有严格要求的应用场合。

0433753001参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

0433753001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0433753001数据手册

厂牌 PDF简要描述 下载
MOLEX 刀片式电源连接器 - 触头 MOLEX 0433753001 0433753001数据手册

0433753001封装设计

查看详情并下载
Symbol
Footprint
3D Model
