1323G1

厂牌: ANDERSON POWER
产品描述: Contact PIN Crimp ST Cable Mount 1AWG
供应商型号: 1323G1
供应商: 云汉优选
标准整包数: 1

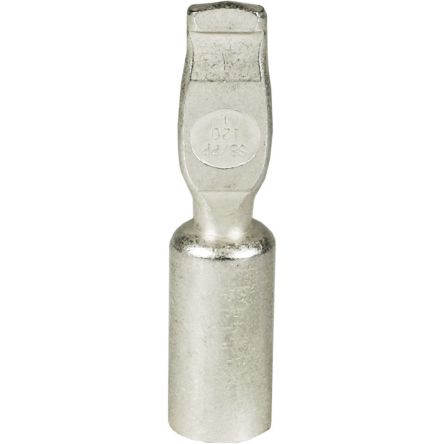

ANDERSON POWER 刀片式电源连接器 - 触头 1323G1

1323G1概述

    Anderson Power Products® SPEC Pak® 高功率密封连接器技术手册

    产品简介


    Anderson Power Products®的SPEC Pak®高功率密封连接器是一种用于严苛环境的电子元器件,特别适用于需要高性能电力传输和信号传输的应用场合。该产品采用坚固耐用且防水防尘(IP68)的设计,能够保护内部的APP® Powerpole®接触点和外壳,使其能在恶劣环境下稳定工作。SPEC Pak®高功率连接器可承载高达260安培的电流,适用于多种工业自动化、电机控制、太阳能电源和地面支持系统等领域。

    技术参数


    - 电气规格
    - 额定电压:交流/直流600V
    - 绝缘耐压:交流3000V
    - 操作温度范围:-40°C至105°C
    - 材料阻燃等级:UL94 V-0
    - 紫外线等级:相当于UL746C F1
    - 机械规格
    - 最小插拔次数:1,500次
    - 插拔力:28磅(约125牛顿)
    - IP防护等级:IP68
    - 密封要求:通过UL50E测试
    - 抗压测试:通过EIA-364-40B测试
    - 跌落测试:通过UL50E测试
    - 材料
    - SPEC Pak®壳体、插头和保持架:聚对苯二甲酸丁二醇酯(PBT)
    - 锁扣:不锈钢
    - 锁扣保持器:不锈钢
    - 安装硬件:镀镍钢
    - 电力接触
    - 电流承载能力:最大260安培(3/0 AWG)
    - 电镀材料:银、金(过镍)
    - 额定电压:600V交流/直流
    - 电线规格:3/0到6 AWG(85.0到13.3 mm²)

    产品特点和优势


    - 高度可配置:SPEC Pak®连接器提供了多种配置选项,包括不同类型的插头和插座,可以满足不同的电流需求。
    - 耐用性:采用坚固的外壳设计和不锈钢锁扣,保证连接器在极端环境下的可靠性。
    - 密封性:IP68防护等级确保了产品在恶劣环境中的稳定性。
    - 兼容性强:支持各种不同规格的电线,适应多种应用场景。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化系统中电机的控制和电力分配。
    - 太阳能光伏系统的连接和电力管理。
    - 交通运输领域的车载充电系统。

    - 使用建议:
    - 在连接电缆时,注意选择合适的PG螺纹规格以确保正确的密封性。
    - 确保使用正确的插头和插座配置以满足特定的应用需求。

    兼容性和支持


    - 兼容性:SPEC Pak®高功率连接器与APP® Powerpole®信号、电源和接地接触点及外壳兼容。
    - 支持:制造商提供详尽的技术文档和支持服务,帮助客户进行产品选型和应用设计。

    常见问题与解决方案


    - Q: 如何确定正确的壳体配置?
    - A: 参考产品选型指南,根据所需的电气和机械规格选择合适的壳体。
    - Q: 如何确保良好的密封性?
    - A: 使用合适的PG螺纹配置,并按照说明书的手动紧固步骤进行操作。
    - Q: 如何处理插拔力过大的情况?
    - A: 检查接触点是否清洁,如有必要更换损坏的接触点。

    总结和推荐


    SPEC Pak®高功率密封连接器是一款集高性能、高可靠性和易配置于一体的优秀产品,适合广泛应用于工业自动化、新能源系统和交通运输领域。无论是从技术参数还是应用场景来看,这款连接器都具备出色的性能表现和市场竞争力。强烈推荐使用该产品以满足各类严苛环境下的电力和信号传输需求。

1323G1参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装,袋装

1323G1厂商介绍

Anderson Power是一家专注于电力连接解决方案的公司,提供广泛的产品,包括端子、连接器、电缆组件和定制解决方案。其产品主要分为以下几类:

1. 端子和接触件:提供多种端子和接触件,适用于不同的电流和电压需求。
2. 连接器:包括圆形、矩形和定制连接器,适用于各种工业和商业应用。
3. 电缆组件:提供预制和定制电缆组件,以满足特定的电气连接需求。
4. 定制解决方案:根据客户的具体要求设计和制造定制的电力连接解决方案。

Anderson Power的产品广泛应用于以下领域:

- 工业自动化:为自动化设备提供稳定可靠的电力连接。
- 可再生能源:在太阳能、风能等领域提供高效的电力传输解决方案。
- 电动汽车:为电动汽车的充电和电池管理系统提供连接解决方案。
- 电信:在通信基础设施中提供稳定的电力和信号连接。

Anderson Power的优势在于:

- 技术创新:持续投入研发,以技术创新满足市场需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:能够根据客户的特定需求提供定制化的解决方案。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便利性。

1323G1数据手册

厂牌 PDF简要描述 下载
ANDERSON POWER 刀片式电源连接器 - 触头 ANDERSON POWER 1323G1 1323G1数据手册

1323G1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 29.8138
10+ ¥ 26.7133
100+ ¥ 25.6447
250+ ¥ 22.7932
500+ ¥ 21.2918
库存: 800
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.81
