219320-0001

产品分类: USB/DVI/HDMI 连接器
厂牌: MOLEX
产品描述: 30V(DC),30V(AC) USB-C (USB TYPE-C) 1 16 RCP 贴片安装 8.94mm(长度)*4.6mm(高度)
供应商型号: N-219320-0001
供应商: 云汉优选
标准整包数: 450

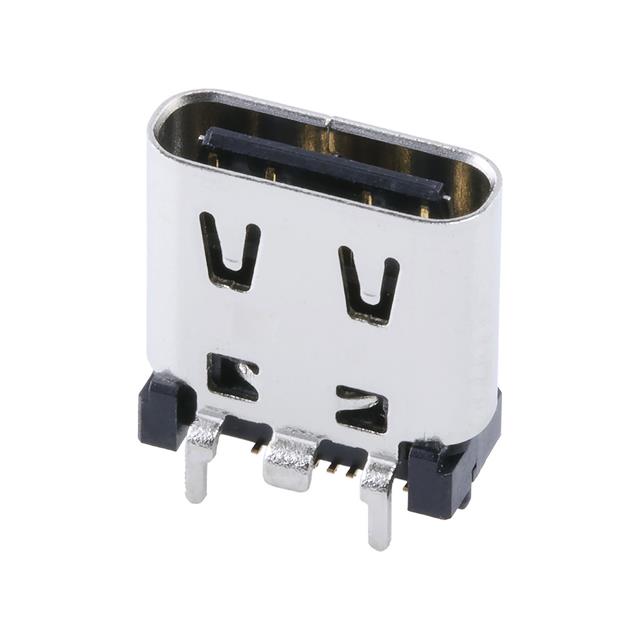

MOLEX USB/DVI/HDMI 连接器 219320-0001

219320-0001概述

    USB C Type 16PIN Vertical Connector 技术手册

    产品简介


    USB C Type 16PIN Vertical Connector 是一种新型的电子元器件,适用于多种现代电子产品。该连接器具备16个引脚,垂直安装方式,总高度为8.8毫米。它的主要功能是提供高速的数据传输和电源传输,适用于笔记本电脑、智能手机和平板电脑等设备。其设计符合最新的USB Type-C标准,支持多种协议,确保了设备间高效稳定的通信和电力供应。

    技术参数


    - 尺寸:总高度8.8毫米,宽度6.69毫米(+0.045/-0.055)
    - 材料:
    - 壳体:耐高温塑料(UL94 V-0等级)
    - 外壳:不锈钢
    - 引脚:铜合金
    - 中央夹片:不锈钢
    - 引脚分配:
    - 引脚数:16个
    - 功能:包括GND、VCC、CC、Dp、Dn、SBU等
    - 电气特性:
    - 工作电压:5V
    - 工作电流:最大5A
    - 数据传输速率:最高可达10Gbps
    - 工作温度范围:-40°C至+85°C
    - 插拔次数:超过10000次

    产品特点和优势


    1. 高可靠性:采用不锈钢外壳和铜合金引脚,确保长期稳定运行。
    2. 多协议支持:兼容多种数据传输协议,如USB 3.2 Gen 2、DP Alt Mode等。
    3. 高速传输:支持高达10Gbps的数据传输速度,满足现代高速数据传输需求。
    4. 广泛适用性:适用于笔记本电脑、智能手机、平板电脑等多种便携式设备。

    应用案例和使用建议


    - 应用案例:
    - 笔记本电脑的扩展坞接口
    - 智能手机的快速充电接口
    - 平板电脑的数据传输接口
    - 使用建议:
    - 确保电路板设计符合推荐布局,特别是在电源线和接地线的处理上。
    - 使用推荐的焊接工艺,避免因焊接不良导致接触不良。
    - 在恶劣环境下使用时,考虑增加防护措施以保护连接器免受灰尘和湿气的影响。

    兼容性和支持


    - 兼容性:该连接器兼容所有遵循USB Type-C标准的产品。
    - 支持:制造商提供详细的技术文档和支持服务,包括产品样本、技术咨询和技术培训。

    常见问题与解决方案


    - 问题:引脚损坏或接触不良
    - 解决方案:检查焊接质量,确保引脚无弯曲或断裂。重新焊接引脚,确保焊接牢固。
    - 问题:数据传输不稳定
    - 解决方案:检查电源供应是否稳定,确认接线正确无误。尝试清洁连接器表面,确保接触良好。
    - 问题:无法识别连接设备
    - 解决方案:检查设备驱动程序是否正确安装。尝试更新系统固件,确保系统支持最新标准。

    总结和推荐


    USB C Type 16PIN Vertical Connector 是一款高性能、高可靠性的连接器,适用于多种便携式电子设备。它具有出色的电气特性和广泛的应用场景,能够满足现代电子产品对高速数据传输和强大电力供应的需求。强烈推荐在各种需要高速数据传输和稳定电力供应的设备中使用这款连接器。

219320-0001参数

参数
触头数量 16
类型 USB-C (USB TYPE-C)
公母头 RCP
规格 -
额定电压 30V(DC),30V(AC)
端口数 1
长*宽*高 8.94mm(长度)*4.6mm(高度)
安装方式 贴片安装
包装方式 散装

219320-0001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

219320-0001数据手册

厂牌 PDF简要描述 下载
MOLEX USB/DVI/HDMI 连接器 MOLEX 219320-0001 219320-0001数据手册

219320-0001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ $ 1.0918 ¥ 9.2803
900+ $ 1.0506 ¥ 8.9301
1800+ $ 1.02 ¥ 8.67
2700+ $ 0.918 ¥ 7.803
库存: 11000
起订量: 450 增量: 450
交货地:
最小起订量为:450
合计: ¥ 4176.13
