855055113

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX
产品描述: 莫仕 RJ45接口 85505系列, 母座RJ45 连接器, 通孔安装型, 8P8C路, Cat5,Cat5e
供应商型号: 855055113
供应商: 国内现货
标准整包数: 1848

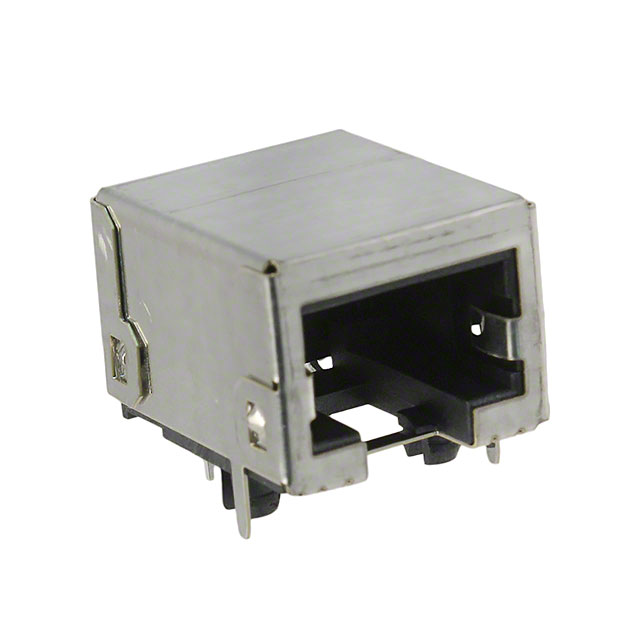

MOLEX 模块化连接器 - 插孔 855055113

855055113概述


    产品简介


    本篇技术手册将详细介绍Molex公司的Modular Jack(模块化插座),型号为855055113。该产品属于模块化插头和插座系列,适用于以太网连接。具体来说,它是一款符合Cat5e标准的直角、通孔式、低剖面、屏蔽型插座,设计用于自动化装配和高密度布线需求。其主要用途在于提供高性能的数据传输解决方案,广泛应用于网络设备、计算机硬件及电信设施中。

    技术参数


    以下是Molex Modular Jack 855055113的技术参数:
    - 连接性能:
    - 最大电流:1.5A
    - 最大电压:125V DC
    - 性能等级:Cat5e
    - 接触次数耐久性:2500次
    - 电气特性:
    - 焊接工艺:回流焊接
    - 镀层:接触点金钯镍镀层,终止点锡镀层
    - 埋入式金属:磷青铜
    - 外部屏蔽:有
    - 物理尺寸:
    - 高度:13.00mm
    - 装载位置:8/8
    - 接口间距:对接1.02mm,终止端1.27mm
    - 板厚:建议1.57mm
    - 重量:5.105克
    - 工作环境:
    - 操作温度范围:-40°C至+85°C

    产品特点和优势


    - 高性能与可靠性:支持高达1.5A的电流和125V的直流电压,且具有2500次接触次数的耐久性,确保了长久的使用寿命和稳定性。
    - 屏蔽设计:外部屏蔽层有效防止电磁干扰,提高了信号传输的质量。
    - 环保材料:采用低卤素材料制成,符合国际RoHS和REACH标准,确保产品对环境友好。

    应用案例和使用建议


    Molex Modular Jack 855055113适用于各种需要高速数据传输和稳定连接的应用场合。例如,在数据中心和服务器机房中,这类插座可以用于布线系统,提供高效可靠的数据连接。在实际安装过程中,应注意确保接口的清洁,并定期检查接触点的状态,以保证长期稳定的性能表现。

    兼容性和支持


    Molex Modular Jack 855055113设计为管装形式,便于自动化生产线上的组装。产品与大多数基于RJ45标准的网络设备和电缆兼容,适合于多种应用场景。同时,Molex公司提供了详尽的产品文档和支持服务,确保用户在使用过程中能够获得必要的技术支持和帮助。

    常见问题与解决方案


    - 问题1:插座在长时间使用后出现接触不良的情况。
    - 解决方案:定期清洁接触点,并确保插座和连接线材处于良好状态。如需进一步处理,可联系技术支持。
    - 问题2:插座无法正常插入电路板。
    - 解决方案:检查电路板厚度是否符合1.57mm的要求,同时确认插座的定位销和电路板上的孔位对齐。


    总结和推荐


    Molex Modular Jack 855055113是一款高品质的模块化插座,凭借其出色的电气性能、稳固的设计以及良好的兼容性,非常适合作为网络和通信设备的关键组件。尽管价格相对较高,但考虑到其耐用性和可靠性,我们认为这是一笔值得的投资。我们强烈推荐此款产品给需要高效稳定连接解决方案的客户。

855055113参数

参数
防护等级 -
朝向 90度,向下
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
长*宽*高 16.6mm*16.6mm*18.8mm
安装方式 通孔安装
零件状态 在售
包装方式 袋装,管装

855055113厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

855055113数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 插孔 MOLEX 855055113 855055113数据手册

855055113封装设计

查看详情并下载
Symbol
Footprint
3D Model
