首页  >  产品百科  >  484040003

484040003

产品分类: USB/DVI/HDMI 连接器
厂牌: MOLEX
产品描述: 30V(AC),30V(DC) USB-A (USB TYPE-A) USB 3.2 Gen 1 (USB 3.1 Gen 1, Superspeed (USB 3.0)) 1 9 插头 垂直安装,通孔安装 7.32mm(长度)*25.7mm(高度)
供应商型号: 484040003
供应商: 云汉优选
标准整包数: 1

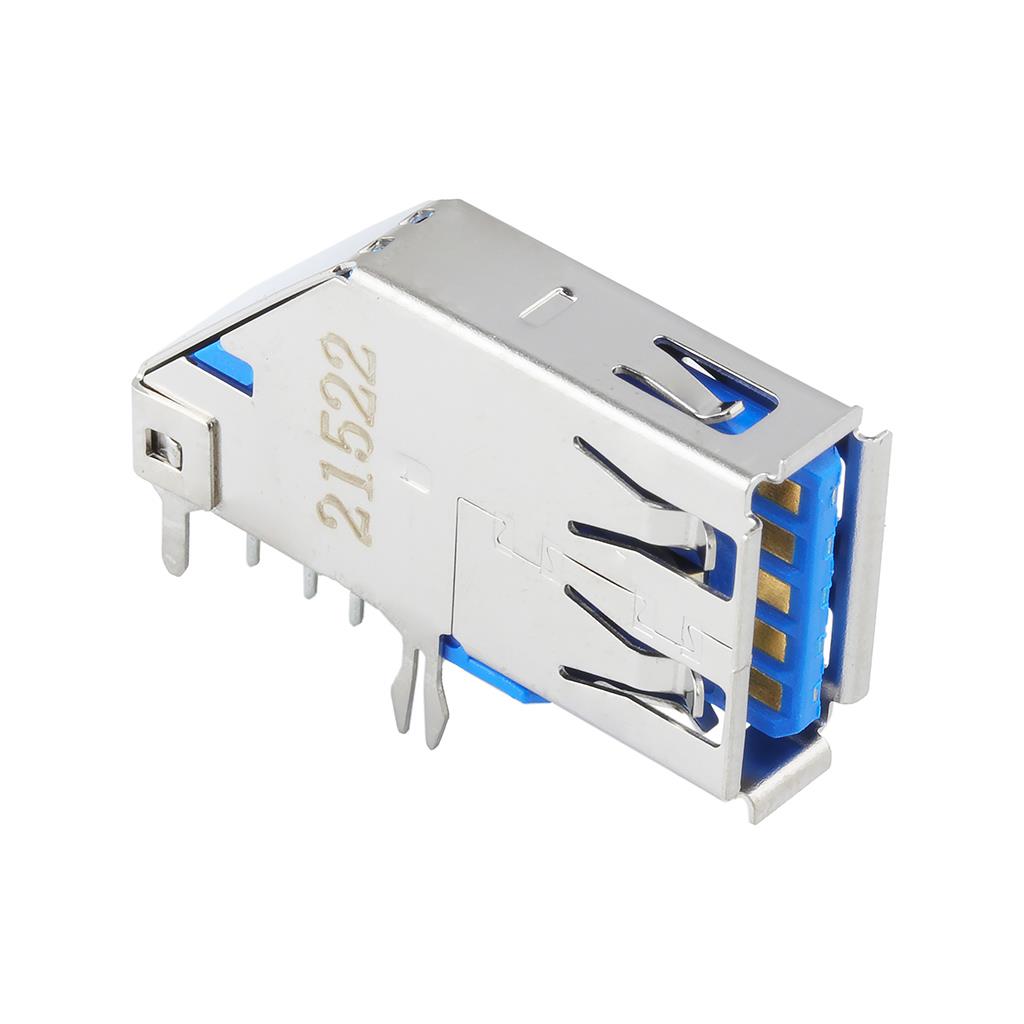

MOLEX USB/DVI/HDMI 连接器 484040003

484040003概述

    电子元器件技术手册:Universal Serial Bus (USB 3.0) I/O Receptacle

    产品简介


    Universal Serial Bus (USB 3.0) I/O Receptacle(USB 3.0 输入输出插座)是一款专为高可靠性、高速数据传输设计的电子元器件。它适用于多种应用场景,如计算机、外设设备连接等,能够提供稳定的电流传输和快速的数据通信能力。此产品采用蓝色高温度尼龙材料,接触高度为7.30mm,并具有金(Au)镀层,使其能在较宽的工作温度范围内稳定运行。

    技术参数


    - 型号:484040003
    - 系列号:48404
    - 电流:最大1.8A
    - 电压:最大30V AC/DC
    - 电路数:9个
    - 最大耐用性:5000次插拔
    - 工作温度范围:-20°C 到 +85°C
    - 电镀材料:镍、锡(接触)、金(端子)
    - 包装类型:托盘
    - 接触高度:7.30mm
    - 针脚间距:2.00mm, 2.50mm
    - 接口样式:通孔式

    产品特点和优势


    1. 高电流承载能力:能够承受高达1.8A的电流,满足高功率需求。
    2. 广泛的应用温度范围:从-20°C到+85°C的工作温度范围,适用于各种极端环境。
    3. 高耐用性:能够承受最多5000次插拔,确保长期稳定性。
    4. 防水防尘:具备优秀的防护性能,防止灰尘和湿气进入,提高使用寿命。
    5. 环保材料:采用低卤素材料,符合RoHS、REACH等环保标准。

    应用案例和使用建议


    1. 应用案例:用于计算机主板、移动硬盘、打印机等设备间的高速数据传输和电源供应。
    2. 使用建议:确保安装过程中正确对准针脚位置,避免过度弯曲或损坏插头。建议在首次使用前进行电气测试,以确保所有接口都能正常工作。

    兼容性和支持


    - 兼容性:可与USB 3.0 Type A插头完美匹配。
    - 厂商支持:Molex公司提供了详细的技术文档和用户支持服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 问题:插拔时插头出现异常声音。
    - 解决方案:检查是否有异物进入插口,如有需要请清洁后再尝试插拔。
    2. 问题:数据传输不稳定。
    - 解决方案:确认插头与插座之间是否完全对接,若依然存在问题,请检查两端接口是否有损坏。
    3. 问题:无法承受额定电流。
    - 解决方案:检查插头和插座是否有松动或损坏,必要时更换新配件。

    总结和推荐


    综上所述,Universal Serial Bus (USB 3.0) I/O Receptacle 是一款高性能、高可靠性的电子元器件,适用于多种应用场景,尤其是在高速数据传输和大电流应用方面表现出色。由于其出色的耐久性和环保特性,强烈推荐在相关项目中使用该产品。

484040003参数

参数
规格 USB 3.2 Gen 1 (USB 3.1 Gen 1, Superspeed (USB 3.0))
额定电压 30V(AC),30V(DC)
端口数 1
触头数量 9
类型 USB-A (USB TYPE-A)
公母头 插头
长*宽*高 7.32mm(长度)*25.7mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

484040003厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

484040003数据手册

厂牌 PDF简要描述 下载
MOLEX USB/DVI/HDMI 连接器 MOLEX 484040003 484040003数据手册

484040003封装设计

查看详情并下载
Symbol
Footprint
3D Model
