732511352

厂牌: MOLEX

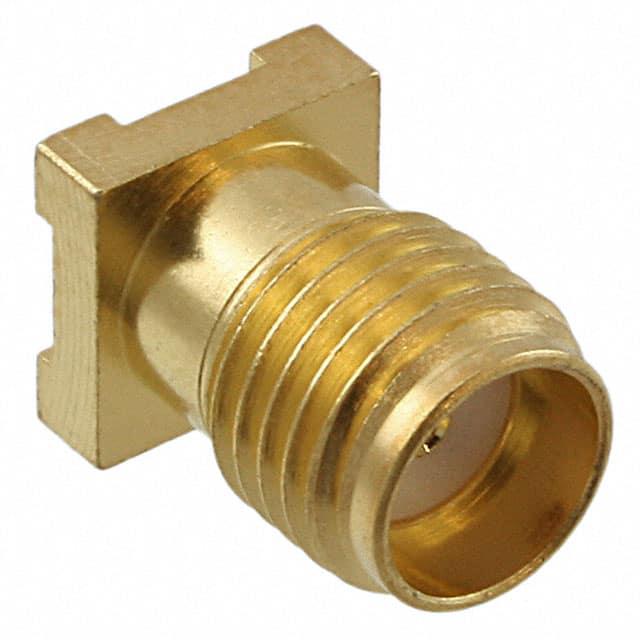

产品描述: Molex SMA连接器母头 同轴连接器, SMA系列, 表面安装, 50Ω阻抗, 焊接端接
供应商型号: Q-732511352
供应商: 期货订购
标准整包数: 1000
MOLEX 同轴连接器(RF) - 配件 732511352

732511352概述

    SMA Jack 技术手册

    产品简介


    SMA Jack 是一款垂直安装于印刷电路板(PCB)上的表面贴装技术(SMT)连接器,由莫仕电子科技有限公司(Molex Electronic Technologies)生产。SMA Jack 的主要用途在于高频射频信号传输,在通信、雷达、卫星系统和无线通信等领域有广泛应用。

    技术参数


    以下是 SMA Jack 的主要技术参数和电气特性:
    - 材料与镀层:
    - 外壳:黄铜
    - 接触件:铍青铜
    - 镀金:接触件和外壳(具体厚度参见制造规范)
    - 机械参数:
    - 插针尺寸:0.060 ± 0.002 英寸(1.52 ± 0.05 毫米)
    - 底座高度:0.050 ± 0.002 英寸(1.27 ± 0.05 毫米)
    - 直径:0.187 ± 0.002 英寸(4.75 ± 0.05 毫米)
    - 电气特性:
    - 工作频率范围:DC 至 26 GHz
    - 阻抗:50 欧姆
    - 插拔次数:至少 500 次
    - 工作环境:
    - 温度范围:-55°C 至 125°C
    - 湿度范围:20% 至 80% 非冷凝

    产品特点和优势


    SMA Jack 具有以下显著特点和优势:
    - 高可靠性:经过 500 次插拔测试,保证长期稳定使用。
    - 宽广的工作频率:可支持高达 26 GHz 的高频信号传输。
    - 耐用材料:接触件采用镀金处理,保证长时间的电连接可靠性。
    - 多样的包装形式:提供不同形式的包装选项(如托盘、带卷式),方便不同应用场景的需求。

    应用案例和使用建议


    SMA Jack 广泛应用于需要高频信号传输的应用场合,例如:
    - 通信设备:手机基站、通信天线等。
    - 军事与航空航天:卫星通信系统、雷达设备等。
    使用建议:
    - 在安装时,确保焊点与插针的接触良好,避免虚焊。
    - 使用合适的焊膏和焊接温度,以防止损坏连接器。
    - 在使用过程中,注意保持清洁,避免污染物影响信号传输。

    兼容性和支持


    SMA Jack 可以与其他标准 SMA 连接器兼容,易于替换。莫仕电子科技有限公司提供全面的技术支持和售后服务,确保用户可以安心使用。

    常见问题与解决方案


    1. 问题:信号传输不稳定
    - 解决方案:检查焊点是否牢固,必要时重新焊接。

    2. 问题:插拔次数减少
    - 解决方案:检查连接器是否受损,考虑更换新的连接器。

    总结和推荐


    SMA Jack 是一款高性能、可靠且适用于多种高频应用的连接器。它具备广泛的兼容性和出色的电气性能,适合通信和国防领域。鉴于其优异的表现,强烈推荐使用 SMA Jack 用于需要高频信号传输的设备中。

732511352参数

参数
配件类型 -
类型 Female Socket,Jack,Threaded
颜色 -
基体镀层
长*宽*高 6.35mm(长度)*6.35mm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 散装,袋装

732511352厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

732511352数据手册

厂牌 PDF简要描述 下载
MOLEX 同轴连接器(RF) - 配件 MOLEX 732511352 732511352数据手册

732511352封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 13.2383
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 13238.3
直接购买
加入购物车
