1553211008

产品分类: 多芯线缆
厂牌: MOLEX

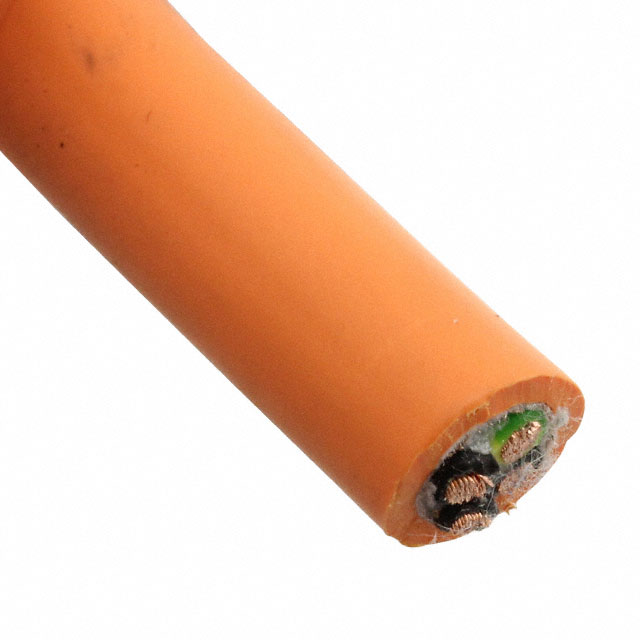

产品描述: Flamar Power Cable WSOR Jacket Braided Shielding Overall 6 Circuits 4x(12 AWG) with Green/Yellow Ground and (2x16 AWG with Braided Shield) 14.00mm Diameter 500.0m Length Orange
供应商型号: Q-1553211008
供应商: 期货订购
标准整包数: 3000
MOLEX 多芯线缆 1553211008

1553211008概述


    产品简介


    Flamar标准和定制电缆是专为工业自动化设计的产品,旨在提供高性能、耐用且灵活的连接解决方案。该系列电缆包括多种规格,例如本次讨论的型号1553211008。此款Flamar电源电缆具有WSOR护套、编织屏蔽整体保护层,适用于复杂的工业自动化应用场景。该型号电缆具备6个电路,具体配置为4组(每组4.00平方毫米)加2组(每组1.50平方毫米带编织屏蔽),直径为14.00毫米(0.551英寸),长度为500米(1640.42英尺),颜色为橙色。

    技术参数


    - 电缆长度:500.0米
    - 电路数(载荷):6(4+2)
    - 电缆护套颜色:橙色
    - 绝缘材料:TPE
    - 外护套材料:WSOR
    - 最小弯曲半径:>10倍外径
    - 线缆尺寸(AWG):12 AWG, 16 AWG
    - 线缆尺寸(平方毫米):1.50平方毫米, 4.00平方毫米
    - 温度范围(操作):-25°C至+80°C
    - 电压:最大1000V
    - 电流:每个触点的最大值为接触Molex的电流

    产品特点和优势


    该Flamar电缆具备以下显著特点和优势:
    - 高灵活性:得益于其优良的材料和结构设计,电缆可以在狭小的空间内实现灵活布线。
    - 优异的电磁屏蔽性能:通过编织屏蔽整体保护层,有效减少外界干扰,确保信号传输的稳定性和可靠性。
    - 广泛的温度适应性:工作温度范围宽广(-25°C至+80°C),适用于各种恶劣环境。
    - 高耐久性:采用WSOR护套和优质TPE绝缘材料,使其能够承受工业环境中常见的机械应力和化学腐蚀。
    - 便捷的安装:电缆重量轻、易弯曲,方便在复杂布局中进行铺设和连接。

    应用案例和使用建议


    该电缆特别适合应用于伺服电机、机器人及其他需要可靠电力传输和数据通信的自动化系统。具体案例包括汽车制造、物流自动化、机械加工等领域。
    使用建议:
    - 在进行布线前,请确保所有连接部位清洁干燥,并检查电缆是否有物理损伤。
    - 考虑到其优秀的抗干扰性能,建议优先考虑使用于对信号质量要求较高的应用场合。
    - 避免将电缆长时间暴露在高温环境下,以防降低其使用寿命和性能。
    - 在复杂的机械运动系统中使用时,务必保证有足够的弯曲半径以避免电缆受损。

    兼容性和支持


    该电缆兼容Brad M23系列的120230和120233接口,确保了良好的互操作性。同时,制造商提供了详尽的技术支持和售后保障服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 如何正确处理电缆的弯曲半径?
    - 确保弯曲半径大于电缆直径的10倍,以防止损坏电缆内部结构。
    2. 电缆能否在极端温度下正常工作?
    - 是的,但需注意电缆的长期工作温度不应超过制造商规定的最大值(-25°C至+80°C)。
    3. 电缆出现信号干扰怎么办?
    - 可能是由于电磁干扰所致,检查电缆周围是否存在强磁场源,并采取相应措施(如增加屏蔽层)以减轻干扰。

    总结和推荐


    综上所述,Flamar 1553211008标准和定制电缆凭借其高灵活性、卓越的电磁屏蔽效果以及广泛的温度适应性,在工业自动化领域中表现出色。对于那些寻求高性能电力传输解决方案的应用来说,这是一款非常值得推荐的产品。

1553211008参数

参数
1640.4' (500.0m)
零件状态 在售
包装方式 散装

1553211008厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1553211008数据手册

厂牌 PDF简要描述 下载
MOLEX 多芯线缆 MOLEX 1553211008 1553211008数据手册
